TPD 40-120/2 A-F-A-RUUE

Заказать

Данные каталога TPD 40-120/2 A-F-A-RUUE

Наименование продукцииTPD 40-120/2 A-F-A-RUUE A-F-A RUUE
Производственный номер96438988
EAN номер5700393869998

Описание TPD 40-120/2 A-F-A-RUUE

TPD 40-120/2 A-F-A-RUUE Одноступенчатый сдвоенный центробежный насос типа "ин-лайн".

- кольца щелевого уплотнения и рабочее колесо из нержавеющей стали - катафорезная обработка проточной части - разборная полумуфта - конструкция, облегчающая техобслуживание - гидравлически оптимальная проточная часть - конструкция типа "ин-лайн" с противолежащими всасывающим и напорным патрубками, позволяющая выполнить монтаж на трубе или на бетонном основании - необслуживаемое торцевое уплотнение из коррозионно-стойкого металла.

3-фазный асинхронный электродвигатель.

Основные данные TPD 40-120/2 A-F-A-RUUE

Частота вращения2850 об/м
Номинальная подача10.8 м3
Номинальный напор7.8 м
Макс гидростатический напор120 дм
Уплотнение валаRUUE
Макс. рабочее давление10 бар
Исполнение насосаA
МодельA

Изображение TPD 40-120/2 A-F-A-RUUE

Изображение насосов TPD 40-120/2 A-F-A-RUUE
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

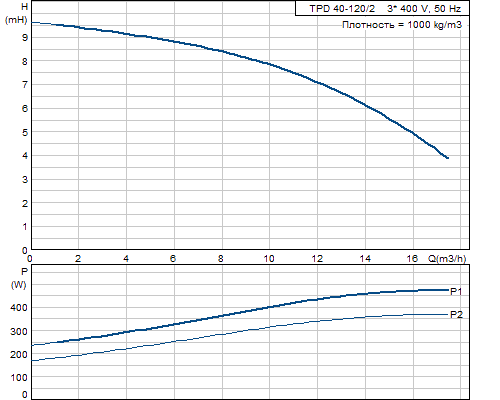

Кривая характеристики TPD 40-120/2 A-F-A-RUUE

Кривая характеристики насосов TPD 40-120/2 A-F-A-RUUE

Жидкость TPD 40-120/2 A-F-A-RUUE

Диапазон температур жидкости-25 .. 90 °C

Материалы TPD 40-120/2 A-F-A-RUUE

Корпус насосаЧугун
EN-JL1040
ASTM A48-40 B
Рабочее колесоНержавеющая сталь
DIN W.-Nr. 1.4301
AISI 304
Код материалаA

Данные электрооборудования TPD 40-120/2 A-F-A-RUUE

Тип электродвигателя71A
Класс энергоэффективностиNA
Количество полюсов2
Номинальная мощность - P22 x 0.37 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 220-240 D/380-415 Y V
Номинальный ток1,74/1,00 A
Пусковой ток490-530 %
Cos фи - характеристика мощности0,80-0,70
Номинальная скорость2850-2880 об/м
Эффективность электродвигателя при полной нагрузке78,5 %
Эффективность двигателя при 3/4 нагрузки79,0-76,5 %
Эффективность электродвигателя при 1/2 нагрузки75,5-71,5 %
Класс защиты (IEC 34-5)55 (Protect. water jets/dust)
Класс изоляции (IEC 85)F
Защита электродвигателяОтсутс.
Номер электродвигателя85805102

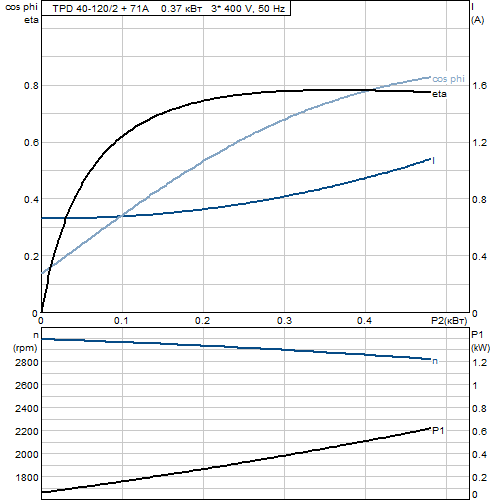

Характеристика двигателя TPD 40-120/2 A-F-A-RUUE

Характеристика двигателя насосов TPD 40-120/2 A-F-A-RUUE

Монтаж TPD 40-120/2 A-F-A-RUUE

Максимальная температура окружающей среды40 °C
Макс. рабочее давление10 бар
Стандартный фланецDIN
Код соединенияF
Соединение трубDN 40
Допустимое давлениеPN 6 / PN 10
Монтажная длина250 мм
Размер фланца электродвигателяFT85

Другое TPD 40-120/2 A-F-A-RUUE

Нетто вес40.5 кг
Полный вес42.5 кг
Объем упаковки0.072 м3

Габаритный чертеж TPD 40-120/2 A-F-A-RUUE

Габаритный чертеж насосов TPD 40-120/2 A-F-A-RUUE
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений TPD 40-120/2 A-F-A-RUUE

Схема подключений насосов TPD 40-120/2 A-F-A-RUUE
