TPD 40-130/4 A-F-B-BAQE

Заказать

Данные каталога TPD 40-130/4 A-F-B-BAQE

Наименование продукцииTPD 40-130/4 A-F-B-BAQE A-F-B BAQE
Производственный номер96086905
EAN номер5700395308617

Описание TPD 40-130/4 A-F-B-BAQE

TPD 40-130/4 A-F-B-BAQE

Одноступенчатый сдвоенный центробежный насос типа "ин-лайн": - кольца щелевого уплотнения из бронзы - катафорезная обработка проточной части - жёсткая втулочная муфта - конструкция, облегчающая техобслуживание - гидравлически оптимальная проточная часть - конструкция типа "ин-лайн" с противолежащими всасывающим и напорным патрубками, позволяющая выполнить монтаж на трубе или на бетонном основании - необслуживаемое торцевое уплотнение из коррозионно-стойкого металла.

3- фазный асинхронный электродвигатель.

Основные данные TPD 40-130/4 A-F-B-BAQE

Частота вращения1400 об/м
Номинальная подача12 м3
Номинальный напор9.96 м
Макс гидростатический напор130 дм
Текущий диаметр рабочего колеса200 мм
Уплотнение валаBAQE
Макс. рабочее давление16 бар
Исполнение насосаA
МодельA

Изображение TPD 40-130/4 A-F-B-BAQE

Изображение насосов TPD 40-130/4 A-F-B-BAQE
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

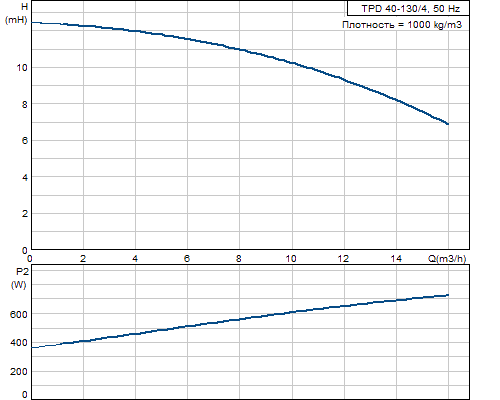

Кривая характеристики TPD 40-130/4 A-F-B-BAQE

Кривая характеристики насосов TPD 40-130/4 A-F-B-BAQE

Жидкость TPD 40-130/4 A-F-B-BAQE

Диапазон температур жидкости0 .. 120 °C

Материалы TPD 40-130/4 A-F-B-BAQE

Корпус насосаЧугун
EN-JL1040
ASTM A48-40 B
Рабочее колесоБронза
DIN W.-Nr. 2.1096.01
ASTM B584-C83600
Код материалаB

Данные электрооборудования TPD 40-130/4 A-F-B-BAQE

Тип электродвигателя80B
Класс энергоэффективностиNA
Количество полюсов4
Номинальная мощность - P22 x 0.75 кВт
Энергия (Р2), необходимая для насоса0.75 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 220-240 D/380-415 Y V
Номинальный ток3,30/1,90 A
Пусковой ток430-470 %
Cos фи - характеристика мощности0,79-0,70
Номинальная скорость1390-1410 об/м
Эффективность электродвигателя при полной нагрузке78 %
Эффективность двигателя при 3/4 нагрузки79,9-78,5 %
Эффективность электродвигателя при 1/2 нагрузки79,1-75,3 %
Класс защиты (IEC 34-5)55 (Protect. water jets/dust)
Класс изоляции (IEC 85)F
Защита электродвигателяОтсутс.
Номер электродвигателя87100313

Монтаж TPD 40-130/4 A-F-B-BAQE

Максимальная температура окружающей среды40 °C
Макс. рабочее давление16 бар
Стандартный фланецDIN
Код соединенияF
Соединение трубDN 40
Допустимое давлениеPN 16
Монтажная длина440 мм
Размер фланца электродвигателяFF165

Другое TPD 40-130/4 A-F-B-BAQE

Нетто вес99.6 кг
Полный вес116 кг
Объем упаковки0.346 м3

Габаритный чертеж TPD 40-130/4 A-F-B-BAQE

Габаритный чертеж насосов TPD 40-130/4 A-F-B-BAQE
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений TPD 40-130/4 A-F-B-BAQE

Схема подключений насосов TPD 40-130/4 A-F-B-BAQE
