TPD 40-240/2 A-F-B-BAQE
Данные каталога TPD 40-240/2 A-F-B-BAQE
| Наименование продукции | TPD 40-240/2 A-F-B-BAQE A-F-B BAQE |
| Производственный номер | 96086958 |
| EAN номер | 5700395309140 |
Описание TPD 40-240/2 A-F-B-BAQE
| TPD 40-240/2 A-F-B-BAQE Одноступенчатый сдвоенный центробежный насос типа "ин-лайн": - кольца щелевого уплотнения из бронзы - катафорезная обработка проточной части - жёсткая втулочная муфта - конструкция, облегчающая техобслуживание - гидравлически оптимальная проточная часть - конструкция типа "ин-лайн" с противолежащими всасывающим и напорным патрубками, позволяющая выполнить монтаж на трубе или на бетонном основании - необслуживаемое торцевое уплотнение из коррозионно-стойкого металла. 3- фазный асинхронный электродвигатель. |
Основные данные TPD 40-240/2 A-F-B-BAQE
| Частота вращения | 2900 об/м |
| Номинальная подача | 21 м3/ч |
| Номинальный напор | 17.1 м |
| Макс гидростатический напор | 240 дм |
| Текущий диаметр рабочего колеса | 137 мм |
| Уплотнение вала | BAQE |
| Макс. рабочее давление | 16 бар |
| Исполнение насоса | A |
| Модель | A |
Изображение TPD 40-240/2 A-F-B-BAQE
| Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего. |

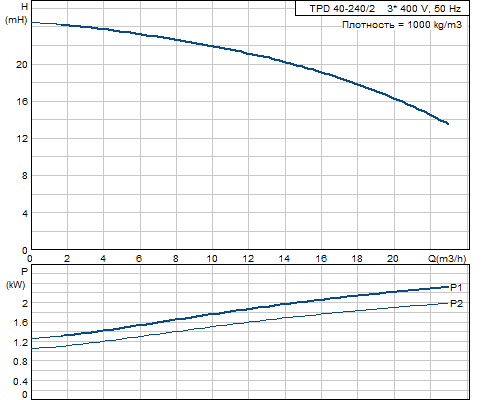

Кривая характеристики TPD 40-240/2 A-F-B-BAQE
Жидкость TPD 40-240/2 A-F-B-BAQE
| Диапазон температур жидкости | 0 .. 120 °C |
Материалы TPD 40-240/2 A-F-B-BAQE
| Корпус насоса | Чугун |
| EN-JL1040 | |
| ASTM A48-40 B | |
| Рабочее колесо | Бронза |
| DIN W.-Nr. 2.1096.01 | |
| ASTM B584-C83600 | |
| Код материала | B |
Данные электрооборудования TPD 40-240/2 A-F-B-BAQE
| Тип электродвигателя | 90LC |
| Количество полюсов | 2 |
| Номинальная мощность - P2 | 2 x 2.2 кВт |
| Энергия (Р2), необходимая для насоса | 2.2 кВт |
| Промышленная частота | 50 Hz |
| Номинальное напряжение | 3 x 380-415 D V |
| Номинальный ток | 4.45 A |
| Пусковой ток | 850-950 % |
| Cos фи - характеристика мощности | 0,89-0,87 |
| Номинальная скорость | 2890-2910 об/м |
| Класс защиты (IEC 34-5) | 55 (Protect. water jets/dust) |
| Класс изоляции (IEC 85) | F |
| Защита электродвигателя | Отсутс. |
| Номер электродвигателя | 87220294 |

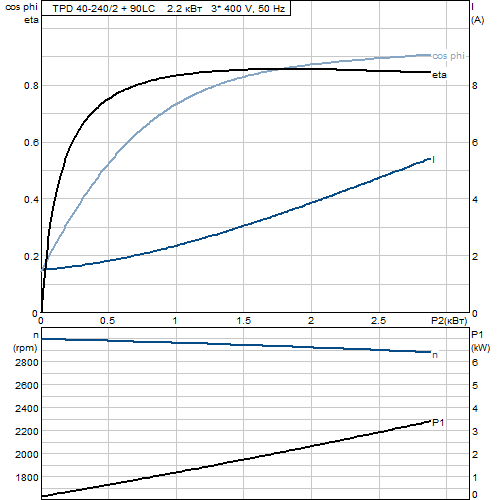

Характеристика двигателя TPD 40-240/2 A-F-B-BAQE
Монтаж TPD 40-240/2 A-F-B-BAQE
| Максимальная температура окружающей среды | 60 °C |
| Макс. рабочее давление | 16 бар |
| Стандартный фланец | DIN |
| Код соединения | F |
| Соединение труб | DN 40 |
| Допустимое давление | PN 16 |
| Монтажная длина | 340 мм |
| Размер фланца электродвигателя | FF165 |
Другое TPD 40-240/2 A-F-B-BAQE
| Электродвигатели класса энергоэффективности IE3 |  |
| Нетто вес | 107 кг |
| Полный вес | 124 кг |
| Объем упаковки | 0.346 м3 |
Габаритный чертеж TPD 40-240/2 A-F-B-BAQE
| Примечание | Правовая оговорка |
| Внимание! Все величины даны в [мм], если не указано иное. | На данном упрощённом габаритном чертеже представлены не все компоненты. |
Схема подключений TPD 40-240/2 A-F-B-BAQE
