TPD 40-470/2 A-F-A-GQQE

Заказать

Данные каталога TPD 40-470/2 A-F-A-GQQE

Наименование продукцииTPD 40-470/2 A-F-A-GQQE A-F-A GQQE
Производственный номер96086951
EAN номер5700395309072

Описание TPD 40-470/2 A-F-A-GQQE

TPD 40-470/2 A-F-A-GQQE

Одноступенчатый сдвоенный центробежный насос типа "ин-лайн": - кольца щелевого уплотнения из бронзы - катафорезная обработка проточной части - жёсткая втулочная муфта - конструкция, облегчающая техобслуживание - гидравлически оптимальная проточная часть - конструкция типа "ин-лайн" с противолежащими всасывающим и напорным патрубками, позволяющая выполнить монтаж на трубе или на бетонном основании - необслуживаемое торцевое уплотнение из коррозионно-стойкого металла.

3- фазный асинхронный электродвигатель.

Основные данные TPD 40-470/2 A-F-A-GQQE

Частота вращения2920 об/м
Номинальная подача23.6 м3
Номинальный напор35.4 м
Макс гидростатический напор470 дм
Текущий диаметр рабочего колеса190 мм
Уплотнение валаGQQE
Макс. рабочее давление16 бар
Исполнение насосаA
МодельA

Изображение TPD 40-470/2 A-F-A-GQQE

Изображение насосов TPD 40-470/2 A-F-A-GQQE
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

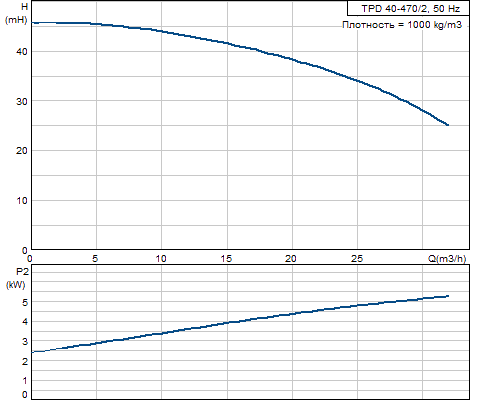

Кривая характеристики TPD 40-470/2 A-F-A-GQQE

Кривая характеристики насосов TPD 40-470/2 A-F-A-GQQE

Жидкость TPD 40-470/2 A-F-A-GQQE

Диапазон температур жидкости-25 .. 90 °C

Материалы TPD 40-470/2 A-F-A-GQQE

Корпус насосаЧугун
EN-JL1040
ASTM A48-40 B
Рабочее колесоЧугун
EN-JL1030
ASTM A48-30 B
Код материалаA

Данные электрооборудования TPD 40-470/2 A-F-A-GQQE

Тип электродвигателя132SC
Класс энергоэффективностиEfficiency class 1
Количество полюсов2
Номинальная мощность - P22 x 5.5 кВт
Энергия (Р2), необходимая для насоса5.5 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 380-415 D V
Номинальный ток11.2 A
Пусковой ток1070-1170 %
Cos фи - характеристика мощности0,88-0,84
Номинальная скорость2910-2930 об/м
Эффективность электродвигателя при полной нагрузке90 %
Эффективность двигателя при 3/4 нагрузки90-89,5 %
Эффективность электродвигателя при 1/2 нагрузки88-87 %
Класс защиты (IEC 34-5)55 (Protect. water jets/dust)
Класс изоляции (IEC 85)F
Защита электродвигателяPTC
Номер электродвигателя87312229

Монтаж TPD 40-470/2 A-F-A-GQQE

Максимальная температура окружающей среды60 °C
Макс. рабочее давление16 бар
Стандартный фланецDIN
Код соединенияF
Соединение трубDN 40
Допустимое давлениеPN 16
Монтажная длина440 мм
Размер фланца электродвигателяFF265

Другое TPD 40-470/2 A-F-A-GQQE

Нетто вес183 кг
Полный вес201 кг
Объем упаковки0.413 м3

Габаритный чертеж TPD 40-470/2 A-F-A-GQQE

Габаритный чертеж насосов TPD 40-470/2 A-F-A-GQQE
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений TPD 40-470/2 A-F-A-GQQE

Схема подключений насосов TPD 40-470/2 A-F-A-GQQE
