TPD 40-580/2 A-F-B-BAQE

Заказать

Данные каталога TPD 40-580/2 A-F-B-BAQE

Наименование продукцииTPD 40-580/2 A-F-B-BAQE A-F-B BAQE
Производственный номер96086962
EAN номер5700395309188

Описание TPD 40-580/2 A-F-B-BAQE

TPD 40-580/2 A-F-B-BAQE

Одноступенчатый сдвоенный центробежный насос типа "ин-лайн": - кольца щелевого уплотнения из бронзы - катафорезная обработка проточной части - жёсткая втулочная муфта - конструкция, облегчающая техобслуживание - гидравлически оптимальная проточная часть - конструкция типа "ин-лайн" с противолежащими всасывающим и напорным патрубками, позволяющая выполнить монтаж на трубе или на бетонном основании - необслуживаемое торцевое уплотнение из коррозионно-стойкого металла.

3- фазный асинхронный электродвигатель.

Основные данные TPD 40-580/2 A-F-B-BAQE

Частота вращения2910 об/м
Номинальная подача26.8 м3
Номинальный напор45.2 м
Макс гидростатический напор580 дм
Текущий диаметр рабочего колеса210 мм
Уплотнение валаBAQE
Макс. рабочее давление16 бар
Исполнение насосаA
МодельA

Изображение TPD 40-580/2 A-F-B-BAQE

Изображение насосов TPD 40-580/2 A-F-B-BAQE
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

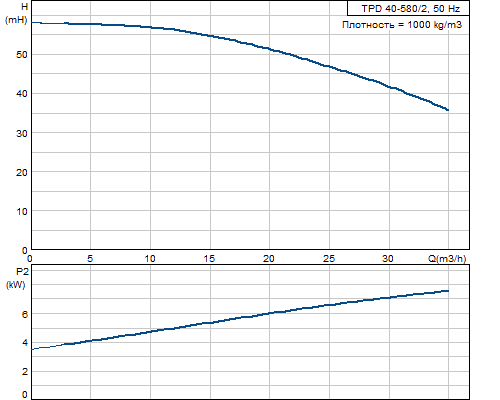

Кривая характеристики TPD 40-580/2 A-F-B-BAQE

Кривая характеристики насосов TPD 40-580/2 A-F-B-BAQE

Жидкость TPD 40-580/2 A-F-B-BAQE

Диапазон температур жидкости0 .. 120 °C

Материалы TPD 40-580/2 A-F-B-BAQE

Корпус насосаЧугун
EN-JL1040
ASTM A48-40 B
Рабочее колесоБронза
DIN W.-Nr. 2.1096.01
ASTM B584-C83600
Код материалаB

Данные электрооборудования TPD 40-580/2 A-F-B-BAQE

Тип электродвигателя132SB
Класс энергоэффективностиEfficiency class 1
Количество полюсов2
Номинальная мощность - P22 x 7.5 кВт
Энергия (Р2), необходимая для насоса7.5 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 380-415 D/660-690 Y V
Номинальный ток14,8-13,6/8,50-8,10 A
Пусковой ток780-910 %
Cos фи - характеристика мощности0,89-0,88
Номинальная скорость2920-2930 об/м
Эффективность электродвигателя при полной нагрузке89,5-90,5 %
Эффективность двигателя при 3/4 нагрузки90,5 %
Эффективность электродвигателя при 1/2 нагрузки91,0-90,0 %
Класс защиты (IEC 34-5)55 (Protect. water jets/dust)
Класс изоляции (IEC 85)F
Защита электродвигателяPTC
Номер электродвигателя87360232

Монтаж TPD 40-580/2 A-F-B-BAQE

Максимальная температура окружающей среды60 °C
Макс. рабочее давление16 бар
Стандартный фланецDIN
Код соединенияF
Соединение трубDN 40
Допустимое давлениеPN 16
Монтажная длина440 мм
Размер фланца электродвигателяFF265

Другое TPD 40-580/2 A-F-B-BAQE

Нетто вес187 кг
Полный вес205 кг
Объем упаковки0.413 м3

Габаритный чертеж TPD 40-580/2 A-F-B-BAQE

Габаритный чертеж насосов TPD 40-580/2 A-F-B-BAQE
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений TPD 40-580/2 A-F-B-BAQE

Схема подключений насосов TPD 40-580/2 A-F-B-BAQE
