TPD 50-60/4 A-F-A-BUBE

Заказать

Данные каталога TPD 50-60/4 A-F-A-BUBE

Наименование продукцииTPD 50-60/4 A-F-A-BUBE A-F-A BUBE
Производственный номер96405767
EAN номер5700390758363

Описание TPD 50-60/4 A-F-A-BUBE

TPD 50-60/4 A-F-A-BUBE Одноступенчатый сдвоенный центробежный насос типа "ин-лайн".

- кольца щелевого уплотнения и рабочее колесо из нержавеющей стали - катафорезная обработка проточной части - разборная полумуфта - конструкция, облегчающая техобслуживание - гидравлически оптимальная проточная часть - конструкция типа "ин-лайн" с противолежащими всасывающим и напорным патрубками, позволяющая выполнить монтаж на трубе или на бетонном основании - необслуживаемое торцевое уплотнение из коррозионно-стойкого металла.

3-фазный асинхронный электродвигатель.

Основные данные TPD 50-60/4 A-F-A-BUBE

Частота вращения1430 об/м
Номинальная подача15.6 м3
Номинальный напор4.4 м
Макс гидростатический напор60 дм
Уплотнение валаBUBE
Макс. рабочее давление10 бар
Исполнение насосаA
МодельA

Изображение TPD 50-60/4 A-F-A-BUBE

Изображение насосов TPD 50-60/4 A-F-A-BUBE
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

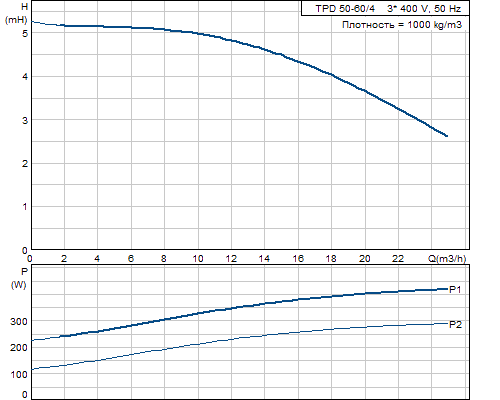

Кривая характеристики TPD 50-60/4 A-F-A-BUBE

Кривая характеристики насосов TPD 50-60/4 A-F-A-BUBE

Жидкость TPD 50-60/4 A-F-A-BUBE

Диапазон температур жидкости0 .. 140 °C

Материалы TPD 50-60/4 A-F-A-BUBE

Корпус насосаЧугун
EN-JL1040
ASTM A48-40 B
Рабочее колесоНержавеющая сталь
DIN W.-Nr. 1.4301
AISI 304
Код материалаA

Данные электрооборудования TPD 50-60/4 A-F-A-BUBE

Тип электродвигателя71B
Класс энергоэффективностиNA
Количество полюсов4
Номинальная мощность - P22 x 0.37 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 220-240 D/380-415 Y V
Номинальный ток1,90/1,10 A
Пусковой ток400-440 %
Cos фи - характеристика мощности0,77-0,67
Номинальная скорость1400-1420 об/м
Эффективность электродвигателя при полной нагрузке71 %
Эффективность двигателя при 3/4 нагрузки72,2-64,9 %
Эффективность электродвигателя при 1/2 нагрузки67,6-56,4 %
Класс защиты (IEC 34-5)55 (Protect. water jets/dust)
Класс изоляции (IEC 85)F
Защита электродвигателяОтсутс.
Номер электродвигателя86805102

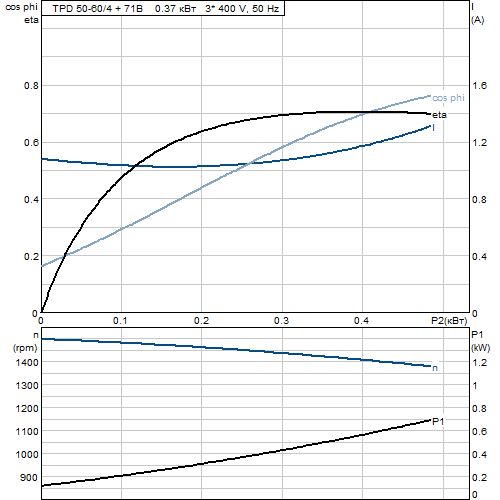

Характеристика двигателя TPD 50-60/4 A-F-A-BUBE

Характеристика двигателя насосов TPD 50-60/4 A-F-A-BUBE

Монтаж TPD 50-60/4 A-F-A-BUBE

Максимальная температура окружающей среды40 °C
Макс. рабочее давление10 бар
Стандартный фланецDIN
Код соединенияF
Соединение трубDN 50
Допустимое давлениеPN 6 / PN 10
Монтажная длина280 мм
Размер фланца электродвигателяFT85

Другое TPD 50-60/4 A-F-A-BUBE

Нетто вес50.5 кг
Полный вес50.5 кг
Объем упаковки0.072 м3
Область продажGB

Габаритный чертеж TPD 50-60/4 A-F-A-BUBE

Габаритный чертеж насосов TPD 50-60/4 A-F-A-BUBE
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений TPD 50-60/4 A-F-A-BUBE

Схема подключений насосов TPD 50-60/4 A-F-A-BUBE
