TPD 50-120/2 A-F-A-RUUE

Заказать

Данные каталога TPD 50-120/2 A-F-A-RUUE

Наименование продукцииTPD 50-120/2 A-F-A-RUUE A-F-A RUUE
Производственный номер96438991
EAN номер5700393870222

Описание TPD 50-120/2 A-F-A-RUUE

TPD 50-120/2 A-F-A-RUUE Одноступенчатый сдвоенный центробежный насос типа "ин-лайн".

- кольца щелевого уплотнения и рабочее колесо из нержавеющей стали - катафорезная обработка проточной части - разборная полумуфта - конструкция, облегчающая техобслуживание - гидравлически оптимальная проточная часть - конструкция типа "ин-лайн" с противолежащими всасывающим и напорным патрубками, позволяющая выполнить монтаж на трубе или на бетонном основании - необслуживаемое торцевое уплотнение из коррозионно-стойкого металла.

3-фазный асинхронный электродвигатель.

Основные данные TPD 50-120/2 A-F-A-RUUE

Частота вращения2890 об/м
Номинальная подача16.6 м3
Номинальный напор8.2 м
Макс гидростатический напор120 дм
Уплотнение валаRUUE
Макс. рабочее давление10 бар
Исполнение насосаA
МодельA

Изображение TPD 50-120/2 A-F-A-RUUE

Изображение насосов TPD 50-120/2 A-F-A-RUUE
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

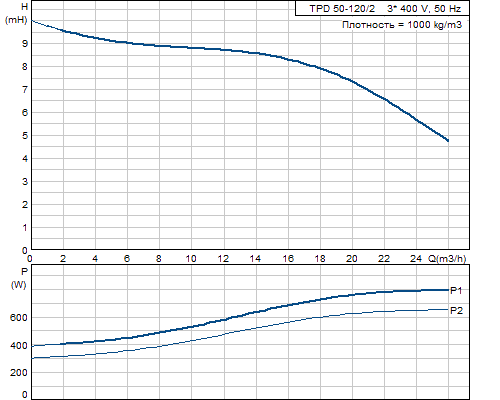

Кривая характеристики TPD 50-120/2 A-F-A-RUUE

Кривая характеристики насосов TPD 50-120/2 A-F-A-RUUE

Жидкость TPD 50-120/2 A-F-A-RUUE

Диапазон температур жидкости-25 .. 90 °C

Материалы TPD 50-120/2 A-F-A-RUUE

Корпус насосаЧугун
EN-JL1040
ASTM A48-40 B
Рабочее колесоНержавеющая сталь
DIN W.-Nr. 1.4301
AISI 304
Код материалаA

Данные электрооборудования TPD 50-120/2 A-F-A-RUUE

Тип электродвигателя80A
Класс энергоэффективностиHigh Efficiency
Количество полюсов2
Номинальная мощность - P22 x 0.75 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 220-240 D/380-415 Y V
Номинальный ток3,30/1,90 A
Пусковой ток580-620 %
Cos фи - характеристика мощности0,81-0,71
Номинальная скорость2840-2870 об/м
Эффективность электродвигателя при полной нагрузке81,0 %
Эффективность двигателя при 3/4 нагрузки83,5-81,5 %
Эффективность электродвигателя при 1/2 нагрузки82-78,5 %
Класс защиты (IEC 34-5)55 (Protect. water jets/dust)
Класс изоляции (IEC 85)F
Защита электродвигателяОтсутс.
Номер электродвигателя85805104

Характеристика двигателя TPD 50-120/2 A-F-A-RUUE

Характеристика двигателя насосов TPD 50-120/2 A-F-A-RUUE

Монтаж TPD 50-120/2 A-F-A-RUUE

Максимальная температура окружающей среды40 °C
Макс. рабочее давление10 бар
Стандартный фланецDIN
Код соединенияF
Соединение трубDN 50
Допустимое давлениеPN 6 / PN 10
Монтажная длина280 мм
Размер фланца электродвигателяFT100

Другое TPD 50-120/2 A-F-A-RUUE

Нетто вес56.3 кг
Полный вес58.3 кг
Объем упаковки0.072 м3

Габаритный чертеж TPD 50-120/2 A-F-A-RUUE

Габаритный чертеж насосов TPD 50-120/2 A-F-A-RUUE
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений TPD 50-120/2 A-F-A-RUUE

Схема подключений насосов TPD 50-120/2 A-F-A-RUUE
