TPD 50-290/2 A-F-B-BAQE

Заказать

Данные каталога TPD 50-290/2 A-F-B-BAQE

Наименование продукцииTPD 50-290/2 A-F-B-BAQE A-F-B BAQE
Производственный номер96087259
EAN номер5700395312256

Описание TPD 50-290/2 A-F-B-BAQE

TPD 50-290/2 A-F-B-BAQE

Одноступенчатый сдвоенный центробежный насос типа "ин-лайн": - кольца щелевого уплотнения из бронзы - катафорезная обработка проточной части - жёсткая втулочная муфта - конструкция, облегчающая техобслуживание - гидравлически оптимальная проточная часть - конструкция типа "ин-лайн" с противолежащими всасывающим и напорным патрубками, позволяющая выполнить монтаж на трубе или на бетонном основании - необслуживаемое торцевое уплотнение из коррозионно-стойкого металла.

3- фазный асинхронный электродвигатель.

Основные данные TPD 50-290/2 A-F-B-BAQE

Частота вращения2910 об/м
Номинальная подача23.3 м3
Номинальный напор23.4 м
Макс гидростатический напор290 дм
Текущий диаметр рабочего колеса142 мм
Уплотнение валаBAQE
Макс. рабочее давление16 бар
Исполнение насосаA
МодельA

Изображение TPD 50-290/2 A-F-B-BAQE

Изображение насосов TPD 50-290/2 A-F-B-BAQE
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

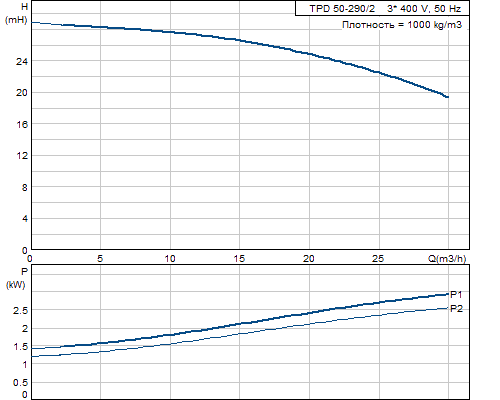

Кривая характеристики TPD 50-290/2 A-F-B-BAQE

Кривая характеристики насосов TPD 50-290/2 A-F-B-BAQE

Жидкость TPD 50-290/2 A-F-B-BAQE

Диапазон температур жидкости0 .. 120 °C

Материалы TPD 50-290/2 A-F-B-BAQE

Корпус насосаЧугун
EN-JL1040
ASTM A48-40 B
Рабочее колесоБронза
DIN W.-Nr. 2.1096.01
ASTM B584-C83600
Код материалаB

Данные электрооборудования TPD 50-290/2 A-F-B-BAQE

Тип электродвигателя100LC
Количество полюсов2
Номинальная мощность - P22 x 3 кВт
Энергия (Р2), необходимая для насоса3 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 380-415 D V
Номинальный ток6.3 A
Пусковой ток840-920 %
Cos фи - характеристика мощности0,87-0,82
Номинальная скорость2900-2920 об/м
Класс защиты (IEC 34-5)55 (Protect. water jets/dust)
Класс изоляции (IEC 85)F
Защита электродвигателяPTC
Номер электродвигателя87272297

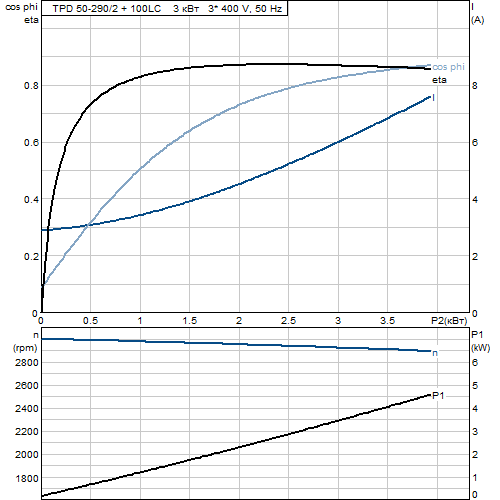

Характеристика двигателя TPD 50-290/2 A-F-B-BAQE

Характеристика двигателя насосов TPD 50-290/2 A-F-B-BAQE

Монтаж TPD 50-290/2 A-F-B-BAQE

Максимальная температура окружающей среды60 °C
Макс. рабочее давление16 бар
Стандартный фланецDIN
Код соединенияF
Соединение трубDN 50
Допустимое давлениеPN 16
Монтажная длина340 мм
Размер фланца электродвигателяFF215

Другое TPD 50-290/2 A-F-B-BAQE

Электродвигатели класса энергоэффективности IE3
Нетто вес132 кг
Полный вес149 кг
Объем упаковки0.413 м3

Габаритный чертеж TPD 50-290/2 A-F-B-BAQE

Габаритный чертеж насосов TPD 50-290/2 A-F-B-BAQE
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений TPD 50-290/2 A-F-B-BAQE

Схема подключений насосов TPD 50-290/2 A-F-B-BAQE
