TPD 50-900/2 A-F-A-BAQE

Заказать

Данные каталога TPD 50-900/2 A-F-A-BAQE

Наименование продукцииTPD 50-900/2 A-F-A-BAQE A-F-A BAQE
Производственный номер96087239
EAN номер5700395312058

Описание TPD 50-900/2 A-F-A-BAQE

TPD 50-900/2 A-F-A-BAQE

Одноступенчатый сдвоенный центробежный насос типа "ин-лайн": - кольца щелевого уплотнения из бронзы - катафорезная обработка проточной части - жёсткая втулочная муфта - конструкция, облегчающая техобслуживание - гидравлически оптимальная проточная часть - конструкция типа "ин-лайн" с противолежащими всасывающим и напорным патрубками, позволяющая выполнить монтаж на трубе или на бетонном основании - необслуживаемое торцевое уплотнение из коррозионно-стойкого металла.

3- фазный асинхронный электродвигатель.

Основные данные TPD 50-900/2 A-F-A-BAQE

Частота вращения2945 об/м
Номинальная подача50.3 м3
Номинальный напор74.3 м
Макс гидростатический напор900 дм
Текущий диаметр рабочего колеса255 мм
Уплотнение валаBAQE
Макс. рабочее давление16 бар
Исполнение насосаA
МодельA

Изображение TPD 50-900/2 A-F-A-BAQE

Изображение насосов TPD 50-900/2 A-F-A-BAQE
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

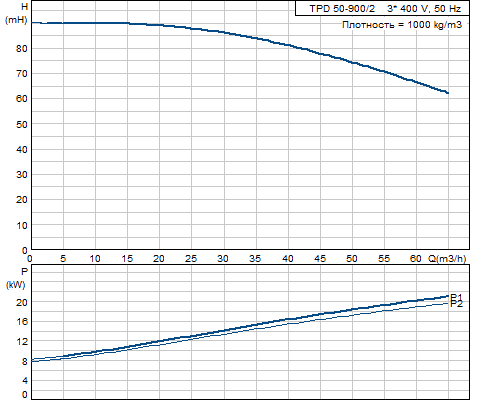

Кривая характеристики TPD 50-900/2 A-F-A-BAQE

Кривая характеристики насосов TPD 50-900/2 A-F-A-BAQE

Жидкость TPD 50-900/2 A-F-A-BAQE

Диапазон температур жидкости0 .. 120 °C

Материалы TPD 50-900/2 A-F-A-BAQE

Корпус насосаЧугун
EN-JL1040
ASTM A48-40 B
Рабочее колесоЧугун
EN-JL1030
ASTM A48-30 B
Код материалаA

Данные электрооборудования TPD 50-900/2 A-F-A-BAQE

Тип электродвигателя180MB
Класс энергоэффективностиEfficiency class 1
Количество полюсов2
Номинальная мощность - P22 x 22 кВт
Энергия (Р2), необходимая для насоса22 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 380-415 D/660-690 Y V
Номинальный ток41,5-38,5/23,8-22,8 A
Пусковой ток750-890 %
Cos фи - характеристика мощности0,91-0,89
Номинальная скорость2930-2940 об/м
Эффективность электродвигателя при полной нагрузке91,9-92,8 %
Эффективность двигателя при 3/4 нагрузки93,0 %
Эффективность электродвигателя при 1/2 нагрузки93,5-92,5 %
Класс защиты (IEC 34-5)55 (Protect. water jets/dust)
Класс изоляции (IEC 85)F
Защита электродвигателяPTC
Номер электродвигателя87460021

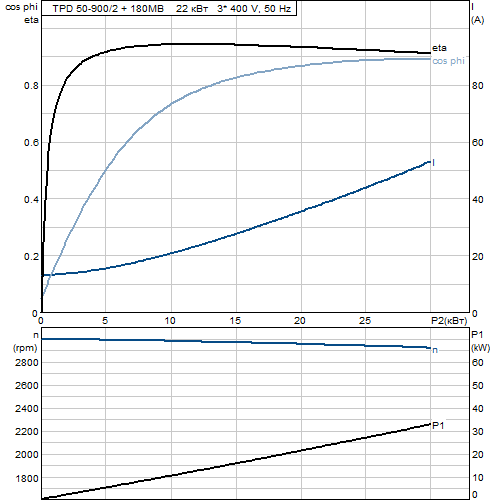

Характеристика двигателя TPD 50-900/2 A-F-A-BAQE

Характеристика двигателя насосов TPD 50-900/2 A-F-A-BAQE

Монтаж TPD 50-900/2 A-F-A-BAQE

Максимальная температура окружающей среды60 °C
Макс. рабочее давление16 бар
Стандартный фланецDIN
Код соединенияF
Соединение трубDN 50
Допустимое давлениеPN 16
Монтажная длина440 мм
Размер фланца электродвигателяFF300

Другое TPD 50-900/2 A-F-A-BAQE

Нетто вес402 кг
Полный вес428 кг
Объем упаковки0.93 м3

Габаритный чертеж TPD 50-900/2 A-F-A-BAQE

Габаритный чертеж насосов TPD 50-900/2 A-F-A-BAQE
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений TPD 50-900/2 A-F-A-BAQE

Схема подключений насосов TPD 50-900/2 A-F-A-BAQE
