TPD 65-60/2 A-F-A-BUBE

Заказать

Данные каталога TPD 65-60/2 A-F-A-BUBE

Наименование продукцииTPD 65-60/2 A-F-A-BUBE A-F-A BUBE
Производственный номер96409272
EAN номер5700390433383

Описание TPD 65-60/2 A-F-A-BUBE

TPD 65-60/2 A-F-A-BUBE Одноступенчатый сдвоенный центробежный насос типа "ин-лайн".

- кольца щелевого уплотнения и рабочее колесо из нержавеющей стали - катафорезная обработка проточной части - разборная полумуфта - конструкция, облегчающая техобслуживание - гидравлически оптимальная проточная часть - конструкция типа "ин-лайн" с противолежащими всасывающим и напорным патрубками, позволяющая выполнить монтаж на трубе или на бетонном основании - необслуживаемое торцевое уплотнение из коррозионно-стойкого металла.

3-фазный асинхронный электродвигатель.

Основные данные TPD 65-60/2 A-F-A-BUBE

Частота вращения2800 об/м
Номинальная подача22.6 м3
Номинальный напор4.2 м
Макс гидростатический напор60 дм
Уплотнение валаBUBE
Макс. рабочее давление10 бар
Исполнение насосаA
МодельA

Изображение TPD 65-60/2 A-F-A-BUBE

Изображение насосов TPD 65-60/2 A-F-A-BUBE
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

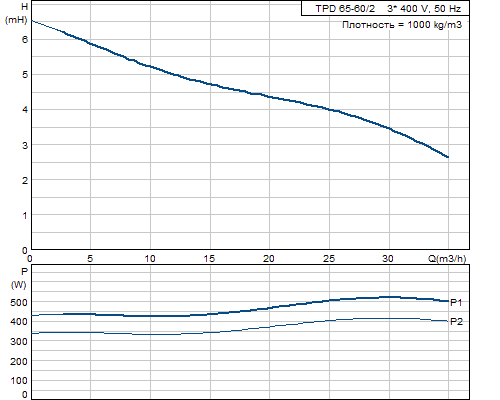

Кривая характеристики TPD 65-60/2 A-F-A-BUBE

Кривая характеристики насосов TPD 65-60/2 A-F-A-BUBE

Жидкость TPD 65-60/2 A-F-A-BUBE

Диапазон температур жидкости0 .. 140 °C

Материалы TPD 65-60/2 A-F-A-BUBE

Корпус насосаЧугун
EN-JL1040
ASTM A48-40 B
Рабочее колесоНержавеющая сталь
DIN W.-Nr. 1.4301
AISI 304
Код материалаA

Данные электрооборудования TPD 65-60/2 A-F-A-BUBE

Тип электродвигателя71B
Класс энергоэффективностиNA
Количество полюсов2
Номинальная мощность - P22 x 0.55 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 220-240 D/380-415 Y V
Номинальный ток2,50/1,44 A
Пусковой ток580-620 %
Cos фи - характеристика мощности0,80-0,70
Номинальная скорость2830-2850 об/м
Эффективность электродвигателя при полной нагрузке80,0 %
Эффективность двигателя при 3/4 нагрузки81,5-78,5 %
Эффективность электродвигателя при 1/2 нагрузки79,5-74,5 %
Класс защиты (IEC 34-5)55 (Protect. water jets/dust)
Класс изоляции (IEC 85)F
Защита электродвигателяОтсутс.
Номер электродвигателя85805103

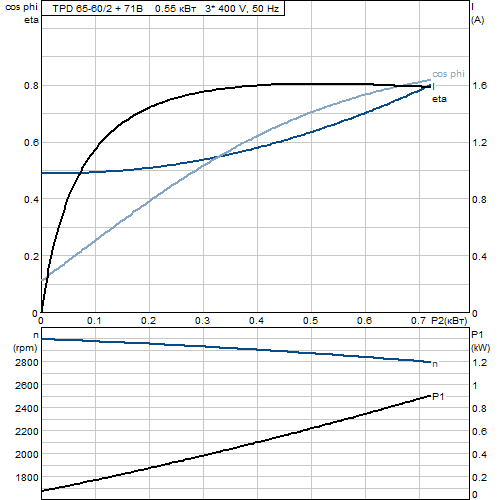

Характеристика двигателя TPD 65-60/2 A-F-A-BUBE

Характеристика двигателя насосов TPD 65-60/2 A-F-A-BUBE

Монтаж TPD 65-60/2 A-F-A-BUBE

Максимальная температура окружающей среды40 °C
Макс. рабочее давление10 бар
Стандартный фланецDIN
Код соединенияF
Соединение трубDN 65
Допустимое давлениеPN 6 / PN 10
Монтажная длина340 мм
Размер фланца электродвигателяFT85

Другое TPD 65-60/2 A-F-A-BUBE

Нетто вес53 кг
Полный вес56 кг
Объем упаковки0.14 м3

Габаритный чертеж TPD 65-60/2 A-F-A-BUBE

Габаритный чертеж насосов TPD 65-60/2 A-F-A-BUBE
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений TPD 65-60/2 A-F-A-BUBE

Схема подключений насосов TPD 65-60/2 A-F-A-BUBE
