TPD 65-410/2 A-F-A-BAQE

Заказать

Данные каталога TPD 65-410/2 A-F-A-BAQE

Наименование продукцииTPD 65-410/2 A-F-A-BAQE A-F-A BAQE
Производственный номер96087565
EAN номер5700395315301

Описание TPD 65-410/2 A-F-A-BAQE

TPD 65-410/2 A-F-A-BAQE

Одноступенчатый сдвоенный центробежный насос типа "ин-лайн": - кольца щелевого уплотнения из бронзы - катафорезная обработка проточной части - жёсткая втулочная муфта - конструкция, облегчающая техобслуживание - гидравлически оптимальная проточная часть - конструкция типа "ин-лайн" с противолежащими всасывающим и напорным патрубками, позволяющая выполнить монтаж на трубе или на бетонном основании - необслуживаемое торцевое уплотнение из коррозионно-стойкого металла.

3- фазный асинхронный электродвигатель.

Основные данные TPD 65-410/2 A-F-A-BAQE

Частота вращения2910 об/м
Номинальная подача58.3 м3
Номинальный напор28.7 м
Макс гидростатический напор410 дм
Текущий диаметр рабочего колеса172 мм
Уплотнение валаBAQE
Макс. рабочее давление16 бар
Исполнение насосаA
МодельA

Изображение TPD 65-410/2 A-F-A-BAQE

Изображение насосов TPD 65-410/2 A-F-A-BAQE
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

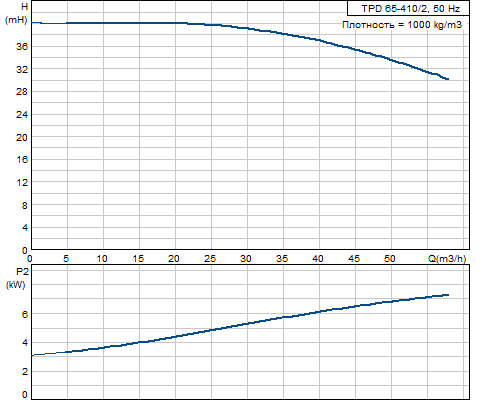

Кривая характеристики TPD 65-410/2 A-F-A-BAQE

Кривая характеристики насосов TPD 65-410/2 A-F-A-BAQE

Жидкость TPD 65-410/2 A-F-A-BAQE

Диапазон температур жидкости0 .. 120 °C

Материалы TPD 65-410/2 A-F-A-BAQE

Корпус насосаЧугун
EN-JL1040
ASTM A48-40 B
Рабочее колесоЧугун
EN-JL1030
ASTM A48-30 B
Код материалаA

Данные электрооборудования TPD 65-410/2 A-F-A-BAQE

Тип электродвигателя132SB
Класс энергоэффективностиEfficiency class 1
Количество полюсов2
Номинальная мощность - P22 x 7.5 кВт
Энергия (Р2), необходимая для насоса7.5 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 380-415 D/660-690 Y V
Номинальный ток14,8-13,6/8,50-8,10 A
Пусковой ток780-910 %
Cos фи - характеристика мощности0,89-0,88
Номинальная скорость2920-2930 об/м
Эффективность электродвигателя при полной нагрузке89,5-90,5 %
Эффективность двигателя при 3/4 нагрузки90,5 %
Эффективность электродвигателя при 1/2 нагрузки91,0-90,0 %
Класс защиты (IEC 34-5)55 (Protect. water jets/dust)
Класс изоляции (IEC 85)F
Защита электродвигателяPTC
Номер электродвигателя87360232

Монтаж TPD 65-410/2 A-F-A-BAQE

Максимальная температура окружающей среды60 °C
Макс. рабочее давление16 бар
Стандартный фланецDIN
Код соединенияF
Соединение трубDN 65
Допустимое давлениеPN 16
Монтажная длина360 мм
Размер фланца электродвигателяFF265

Другое TPD 65-410/2 A-F-A-BAQE

Нетто вес183 кг
Полный вес200 кг
Объем упаковки0.413 м3

Габаритный чертеж TPD 65-410/2 A-F-A-BAQE

Габаритный чертеж насосов TPD 65-410/2 A-F-A-BAQE
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений TPD 65-410/2 A-F-A-BAQE

Схема подключений насосов TPD 65-410/2 A-F-A-BAQE
