TPD 65-460/2 A-F-A-GQQE

Заказать

Данные каталога TPD 65-460/2 A-F-A-GQQE

Наименование продукцииTPD 65-460/2 A-F-A-GQQE A-F-A GQQE
Производственный номер96087576
EAN номер5700395315417

Описание TPD 65-460/2 A-F-A-GQQE

TPD 65-460/2 A-F-A-GQQE

Одноступенчатый сдвоенный центробежный насос типа "ин-лайн": - кольца щелевого уплотнения из бронзы - катафорезная обработка проточной части - жёсткая втулочная муфта - конструкция, облегчающая техобслуживание - гидравлически оптимальная проточная часть - конструкция типа "ин-лайн" с противолежащими всасывающим и напорным патрубками, позволяющая выполнить монтаж на трубе или на бетонном основании - необслуживаемое торцевое уплотнение из коррозионно-стойкого металла.

3- фазный асинхронный электродвигатель.

Основные данные TPD 65-460/2 A-F-A-GQQE

Частота вращения2930 об/м
Номинальная подача68 м3
Номинальный напор34.6 м
Макс гидростатический напор460 дм
Текущий диаметр рабочего колеса185 мм
Уплотнение валаGQQE
Макс. рабочее давление16 бар
Исполнение насосаA
МодельA

Изображение TPD 65-460/2 A-F-A-GQQE

Изображение насосов TPD 65-460/2 A-F-A-GQQE
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

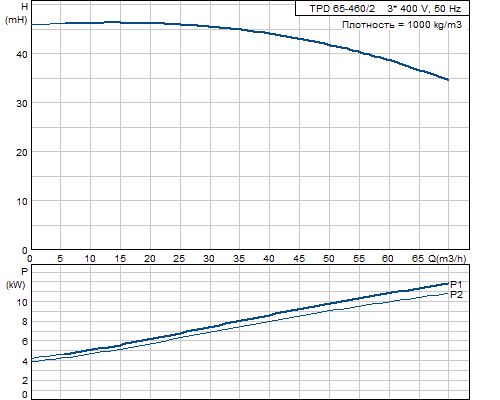

Кривая характеристики TPD 65-460/2 A-F-A-GQQE

Кривая характеристики насосов TPD 65-460/2 A-F-A-GQQE

Жидкость TPD 65-460/2 A-F-A-GQQE

Диапазон температур жидкости-25 .. 90 °C

Материалы TPD 65-460/2 A-F-A-GQQE

Корпус насосаЧугун
EN-JL1040
ASTM A48-40 B
Рабочее колесоЧугун
EN-JL1030
ASTM A48-30 B
Код материалаA

Данные электрооборудования TPD 65-460/2 A-F-A-GQQE

Тип электродвигателя160MB
Класс энергоэффективностиEfficiency class 1
Количество полюсов2
Номинальная мощность - P22 x 11 кВт
Энергия (Р2), необходимая для насоса11 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 380-415 D/660-690 Y V
Номинальный ток21,2-19,6/12,2-11,6 A
Пусковой ток660-780 %
Cos фи - характеристика мощности0,90-0,88
Номинальная скорость2930-2940 об/м
Эффективность электродвигателя при полной нагрузке90,7-91,7 %
Эффективность двигателя при 3/4 нагрузки92,5 %
Эффективность электродвигателя при 1/2 нагрузки93,0-92,0 %
Класс защиты (IEC 34-5)55 (Protect. water jets/dust)
Класс изоляции (IEC 85)F
Защита электродвигателяPTC
Номер электродвигателя87410021

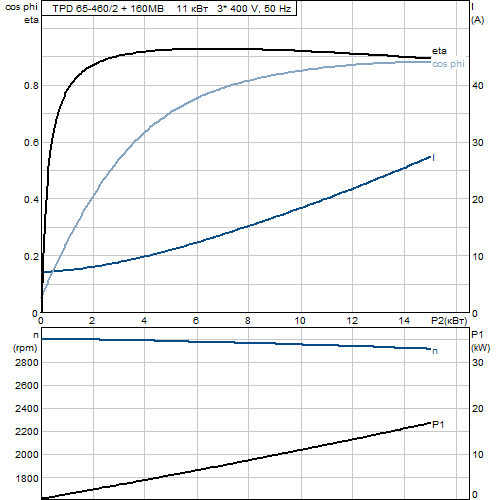

Характеристика двигателя TPD 65-460/2 A-F-A-GQQE

Характеристика двигателя насосов TPD 65-460/2 A-F-A-GQQE

Монтаж TPD 65-460/2 A-F-A-GQQE

Максимальная температура окружающей среды60 °C
Макс. рабочее давление16 бар
Стандартный фланецDIN
Код соединенияF
Соединение трубDN 65
Допустимое давлениеPN 16
Монтажная длина475 мм
Размер фланца электродвигателяFF300

Другое TPD 65-460/2 A-F-A-GQQE

Нетто вес306 кг
Полный вес327 кг
Объем упаковки0.596 м3

Габаритный чертеж TPD 65-460/2 A-F-A-GQQE

Габаритный чертеж насосов TPD 65-460/2 A-F-A-GQQE
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений TPD 65-460/2 A-F-A-GQQE

Схема подключений насосов TPD 65-460/2 A-F-A-GQQE
