TPD 80-30/4 A-F-A-RUUE

Заказать

Данные каталога TPD 80-30/4 A-F-A-RUUE

Наименование продукцииTPD 80-30/4 A-F-A-RUUE A-F-A RUUE
Производственный номер96438999
EAN номер5700393870451

Описание TPD 80-30/4 A-F-A-RUUE

TPD 80-30/4 A-F-A-RUUE Одноступенчатый сдвоенный центробежный насос типа "ин-лайн".

- кольца щелевого уплотнения и рабочее колесо из нержавеющей стали - катафорезная обработка проточной части - разборная полумуфта - конструкция, облегчающая техобслуживание - гидравлически оптимальная проточная часть - конструкция типа "ин-лайн" с противолежащими всасывающим и напорным патрубками, позволяющая выполнить монтаж на трубе или на бетонном основании - необслуживаемое торцевое уплотнение из коррозионно-стойкого металла.

3-фазный асинхронный электродвигатель.

Основные данные TPD 80-30/4 A-F-A-RUUE

Частота вращения1400 об/м
Номинальная подача31.1 м3
Номинальный напор2.05 м
Макс гидростатический напор30 дм
Уплотнение валаRUUE
Макс. рабочее давление10 бар
Исполнение насосаA
МодельA

Изображение TPD 80-30/4 A-F-A-RUUE

Изображение насосов TPD 80-30/4 A-F-A-RUUE
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

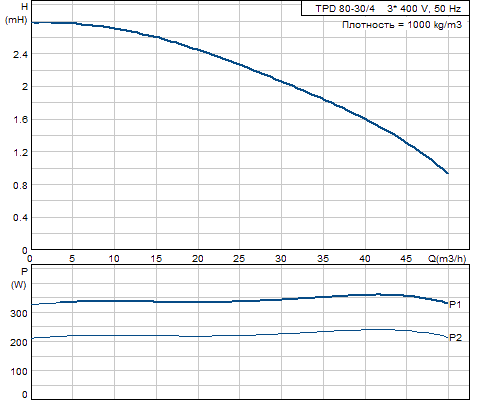

Кривая характеристики TPD 80-30/4 A-F-A-RUUE

Кривая характеристики насосов TPD 80-30/4 A-F-A-RUUE

Жидкость TPD 80-30/4 A-F-A-RUUE

Диапазон температур жидкости-25 .. 90 °C

Материалы TPD 80-30/4 A-F-A-RUUE

Корпус насосаЧугун
EN-JL1040
ASTM A48-40 B
Рабочее колесоНержавеющая сталь
DIN W.-Nr. 1.4301
AISI 304
Код материалаA

Данные электрооборудования TPD 80-30/4 A-F-A-RUUE

Тип электродвигателя71B
Класс энергоэффективностиNA
Количество полюсов4
Номинальная мощность - P22 x 0.37 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 220-240 D/380-415 Y V
Номинальный ток1,90/1,10 A
Пусковой ток400-440 %
Cos фи - характеристика мощности0,77-0,67
Номинальная скорость1400-1420 об/м
Эффективность электродвигателя при полной нагрузке71 %
Эффективность двигателя при 3/4 нагрузки72,2-64,9 %
Эффективность электродвигателя при 1/2 нагрузки67,6-56,4 %
Класс защиты (IEC 34-5)55 (Protect. water jets/dust)
Класс изоляции (IEC 85)F
Защита электродвигателяОтсутс.
Номер электродвигателя86805102

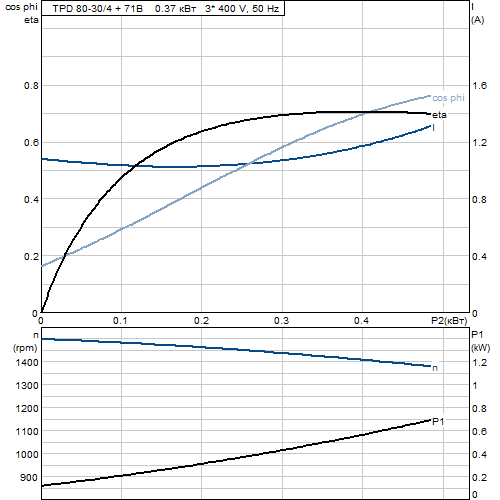

Характеристика двигателя TPD 80-30/4 A-F-A-RUUE

Характеристика двигателя насосов TPD 80-30/4 A-F-A-RUUE

Монтаж TPD 80-30/4 A-F-A-RUUE

Максимальная температура окружающей среды40 °C
Макс. рабочее давление10 бар
Стандартный фланецDIN
Код соединенияF
Соединение трубDN 80
Допустимое давлениеPN 10
Монтажная длина360 мм
Размер фланца электродвигателяFT85

Другое TPD 80-30/4 A-F-A-RUUE

Нетто вес68 кг
Полный вес71 кг
Объем упаковки0.14 м3

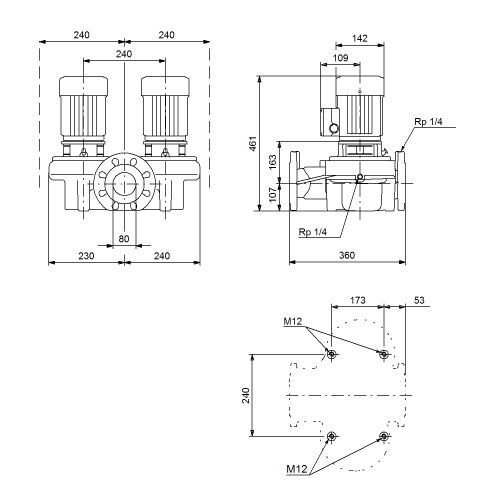

Габаритный чертеж TPD 80-30/4 A-F-A-RUUE

Габаритный чертеж насосов TPD 80-30/4 A-F-A-RUUE
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений TPD 80-30/4 A-F-A-RUUE

Схема подключений насосов TPD 80-30/4 A-F-A-RUUE
