TPD 80-90/4 A-F-A-BAQE
Данные каталога TPD 80-90/4 A-F-A-BAQE
| Наименование продукции | TPD 80-90/4 A-F-A-BAQE A-F-A BAQE |
| Производственный номер | 96108642 |
| EAN номер | 5700396975986 |
Описание TPD 80-90/4 A-F-A-BAQE
| TPD 80-90/4 A-F-A-BAQE Одноступенчатый сдвоенный центробежный насос типа "ин-лайн": - кольца щелевого уплотнения из бронзы - катафорезная обработка проточной части - жёсткая втулочная муфта - конструкция, облегчающая техобслуживание - гидравлически оптимальная проточная часть - конструкция типа "ин-лайн" с противолежащими всасывающим и напорным патрубками, позволяющая выполнить монтаж на трубе или на бетонном основании - необслуживаемое торцевое уплотнение из коррозионно-стойкого металла. 3- фазный асинхронный электродвигатель. |
Основные данные TPD 80-90/4 A-F-A-BAQE
| Частота вращения | 1445 об/м |
| Номинальная подача | 45.1 м3/ч |
| Номинальный напор | 7.5 м |
| Макс гидростатический напор | 90 дм |
| Текущий диаметр рабочего колеса | 165 мм |
| Уплотнение вала | BAQE |
| Макс. рабочее давление | 16 бар |
| Исполнение насоса | A |
| Модель | A |
Изображение TPD 80-90/4 A-F-A-BAQE
| Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего. |

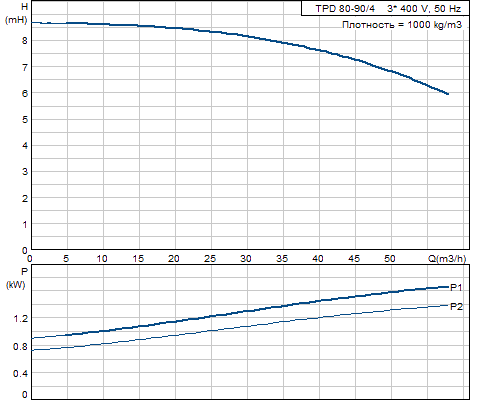

Кривая характеристики TPD 80-90/4 A-F-A-BAQE
Жидкость TPD 80-90/4 A-F-A-BAQE
| Диапазон температур жидкости | 0 .. 120 °C |
Материалы TPD 80-90/4 A-F-A-BAQE
| Корпус насоса | Чугун |
| EN-JL1040 | |
| ASTM A48-40 B | |
| Рабочее колесо | Чугун |
| EN-JL1030 | |
| ASTM A48-30 B | |
| Код материала | A |
Данные электрооборудования TPD 80-90/4 A-F-A-BAQE
| Тип электродвигателя | 90LC |
| Класс энергоэффективности | Efficiency class 1 |
| Количество полюсов | 4 |
| Номинальная мощность - P2 | 2 x 1.5 кВт |
| Энергия (Р2), необходимая для насоса | 1.5 кВт |
| Промышленная частота | 50 Hz |
| Номинальное напряжение | 3 x 220-240 D/380-415 Y V |
| Номинальный ток | 6,20/3,60 A |
| Пусковой ток | 600-660 % |
| Cos фи - характеристика мощности | 0,77-0,72 |
| Номинальная скорость | 1440-1450 об/м |
| Эффективность электродвигателя при полной нагрузке | 85 % |
| Эффективность двигателя при 3/4 нагрузки | 84 % |
| Эффективность электродвигателя при 1/2 нагрузки | 82-81 % |
| Класс защиты (IEC 34-5) | 55 (Protect. water jets/dust) |
| Класс изоляции (IEC 85) | F |
| Защита электродвигателя | Отсутс. |
| Номер электродвигателя | 87210319 |

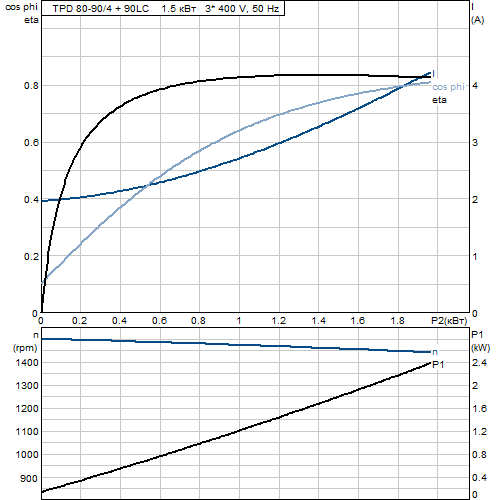

Характеристика двигателя TPD 80-90/4 A-F-A-BAQE
Монтаж TPD 80-90/4 A-F-A-BAQE
| Максимальная температура окружающей среды | 60 °C |
| Макс. рабочее давление | 16 бар |
| Стандартный фланец | DIN |
| Код соединения | F |
| Соединение труб | DN 80 |
| Допустимое давление | PN 16 |
| Монтажная длина | 440 мм |
| Размер фланца электродвигателя | FF165 |
Другое TPD 80-90/4 A-F-A-BAQE
| Нетто вес | 150 кг |
| Полный вес | 167 кг |
| Объем упаковки | 0.458 м3 |
Габаритный чертеж TPD 80-90/4 A-F-A-BAQE
| Примечание | Правовая оговорка |
| Внимание! Все величины даны в [мм], если не указано иное. | На данном упрощённом габаритном чертеже представлены не все компоненты. |
Схема подключений TPD 80-90/4 A-F-A-BAQE
