TPD 80-140/2 A-F-A-BAQE

Заказать

Данные каталога TPD 80-140/2 A-F-A-BAQE

Наименование продукцииTPD 80-140/2 A-F-A-BAQE A-F-A BAQE
Производственный номер96108767
EAN номер5700396977331

Описание TPD 80-140/2 A-F-A-BAQE

TPD 80-140/2 A-F-A-BAQE

Одноступенчатый сдвоенный центробежный насос типа "ин-лайн": - кольца щелевого уплотнения из бронзы - катафорезная обработка проточной части - жёсткая втулочная муфта - конструкция, облегчающая техобслуживание - гидравлически оптимальная проточная часть - конструкция типа "ин-лайн" с противолежащими всасывающим и напорным патрубками, позволяющая выполнить монтаж на трубе или на бетонном основании - необслуживаемое торцевое уплотнение из коррозионно-стойкого металла.

3- фазный асинхронный электродвигатель.

Основные данные TPD 80-140/2 A-F-A-BAQE

Частота вращения2900 об/м
Номинальная подача44.9 м3
Номинальный напор10.3 м
Макс гидростатический напор140 дм
Текущий диаметр рабочего колеса105 мм
Уплотнение валаBAQE
Макс. рабочее давление16 бар
Исполнение насосаA
МодельA

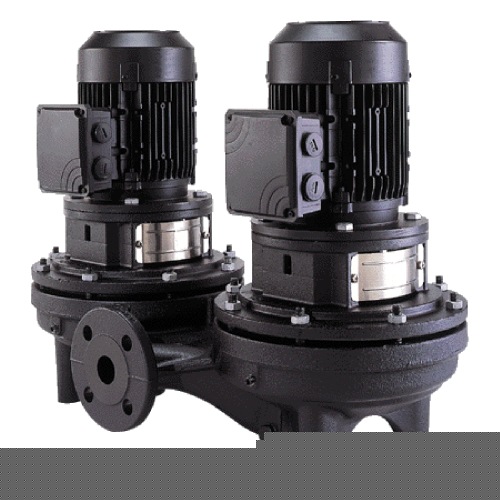

Изображение TPD 80-140/2 A-F-A-BAQE

Изображение насосов TPD 80-140/2 A-F-A-BAQE
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

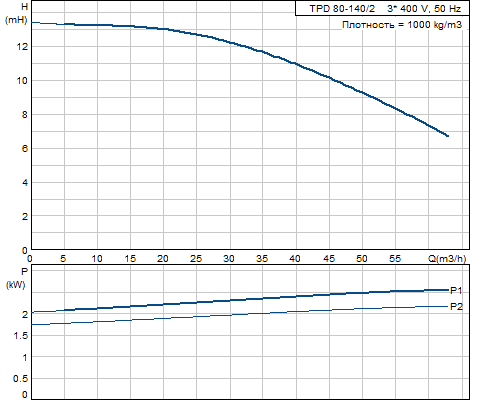

Кривая характеристики TPD 80-140/2 A-F-A-BAQE

Кривая характеристики насосов TPD 80-140/2 A-F-A-BAQE

Жидкость TPD 80-140/2 A-F-A-BAQE

Диапазон температур жидкости0 .. 120 °C

Материалы TPD 80-140/2 A-F-A-BAQE

Корпус насосаЧугун
EN-JL1040
ASTM A48-40 B
Рабочее колесоЧугун
EN-JL1030
ASTM A48-30 B
Код материалаA

Данные электрооборудования TPD 80-140/2 A-F-A-BAQE

Тип электродвигателя90LC
Количество полюсов2
Номинальная мощность - P22 x 2.2 кВт
Энергия (Р2), необходимая для насоса2.2 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 380-415 D V
Номинальный ток4.45 A
Пусковой ток850-950 %
Cos фи - характеристика мощности0,89-0,87
Номинальная скорость2890-2910 об/м
Класс защиты (IEC 34-5)55 (Protect. water jets/dust)
Класс изоляции (IEC 85)F
Защита электродвигателяОтсутс.
Номер электродвигателя87220294

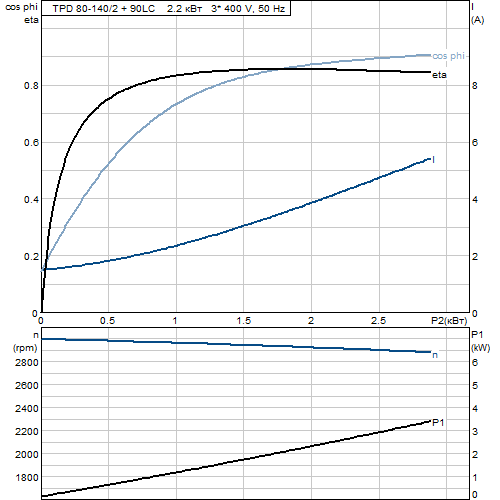

Характеристика двигателя TPD 80-140/2 A-F-A-BAQE

Характеристика двигателя насосов TPD 80-140/2 A-F-A-BAQE

Монтаж TPD 80-140/2 A-F-A-BAQE

Максимальная температура окружающей среды60 °C
Макс. рабочее давление16 бар
Стандартный фланецDIN
Код соединенияF
Соединение трубDN 80
Допустимое давлениеPN 16
Монтажная длина360 мм
Размер фланца электродвигателяFF165

Другое TPD 80-140/2 A-F-A-BAQE

Электродвигатели класса энергоэффективности IE3
Нетто вес124 кг
Полный вес141 кг
Объем упаковки0.391 м3

Габаритный чертеж TPD 80-140/2 A-F-A-BAQE

Габаритный чертеж насосов TPD 80-140/2 A-F-A-BAQE
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений TPD 80-140/2 A-F-A-BAQE

Схема подключений насосов TPD 80-140/2 A-F-A-BAQE
