TPD 100-30/4 A-F-A-RUUE

Заказать

Данные каталога TPD 100-30/4 A-F-A-RUUE

Наименование продукцииTPD 100-30/4 A-F-A-RUUE A-F-A RUUE
Производственный номер96439005
EAN номер5700393870529

Описание TPD 100-30/4 A-F-A-RUUE

TPD 100-30/4 A-F-A-RUUE Одноступенчатый сдвоенный центробежный насос типа "ин-лайн".

- кольца щелевого уплотнения и рабочее колесо из нержавеющей стали - катафорезная обработка проточной части - разборная полумуфта - конструкция, облегчающая техобслуживание - гидравлически оптимальная проточная часть - конструкция типа "ин-лайн" с противолежащими всасывающим и напорным патрубками, позволяющая выполнить монтаж на трубе или на бетонном основании - необслуживаемое торцевое уплотнение из коррозионно-стойкого металла.

3-фазный асинхронный электродвигатель.

Основные данные TPD 100-30/4 A-F-A-RUUE

Частота вращения1440 об/м
Номинальная подача41.2 м3
Номинальный напор1.9 м
Макс гидростатический напор30 дм
Уплотнение валаRUUE
Макс. рабочее давление10 бар
Исполнение насосаA
МодельA

Изображение TPD 100-30/4 A-F-A-RUUE

Изображение насосов TPD 100-30/4 A-F-A-RUUE
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

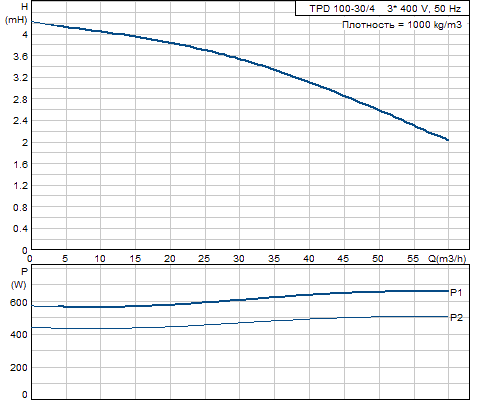

Кривая характеристики TPD 100-30/4 A-F-A-RUUE

Кривая характеристики насосов TPD 100-30/4 A-F-A-RUUE

Жидкость TPD 100-30/4 A-F-A-RUUE

Диапазон температур жидкости-25 .. 90 °C

Материалы TPD 100-30/4 A-F-A-RUUE

Корпус насосаЧугун
EN-JL1040
ASTM A48-40 B
Рабочее колесоНержавеющая сталь
DIN W.-Nr. 1.4301
AISI 304
Код материалаA

Данные электрооборудования TPD 100-30/4 A-F-A-RUUE

Тип электродвигателя80A
Класс энергоэффективностиNA
Количество полюсов4
Номинальная мощность - P22 x 0.55 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 220-240 D/380-415 Y V
Номинальный ток2,60/1,50 A
Пусковой ток430-470 %
Cos фи - характеристика мощности0,79-0,70
Номинальная скорость1390-1410 об/м
Эффективность электродвигателя при полной нагрузке77 %
Эффективность двигателя при 3/4 нагрузки79-77 %
Эффективность электродвигателя при 1/2 нагрузки78,1-73,2 %
Класс защиты (IEC 34-5)55 (Protect. water jets/dust)
Класс изоляции (IEC 85)F
Защита электродвигателяОтсутс.
Номер электродвигателя86805103

Характеристика двигателя TPD 100-30/4 A-F-A-RUUE

Характеристика двигателя насосов TPD 100-30/4 A-F-A-RUUE

Монтаж TPD 100-30/4 A-F-A-RUUE

Максимальная температура окружающей среды40 °C
Макс. рабочее давление10 бар
Стандартный фланецDIN
Код соединенияF
Соединение трубDN 100
Допустимое давлениеPN 10
Монтажная длина450 мм
Размер фланца электродвигателяFT100

Другое TPD 100-30/4 A-F-A-RUUE

Нетто вес84.5 кг
Полный вес89.5 кг
Объем упаковки0.213 м3

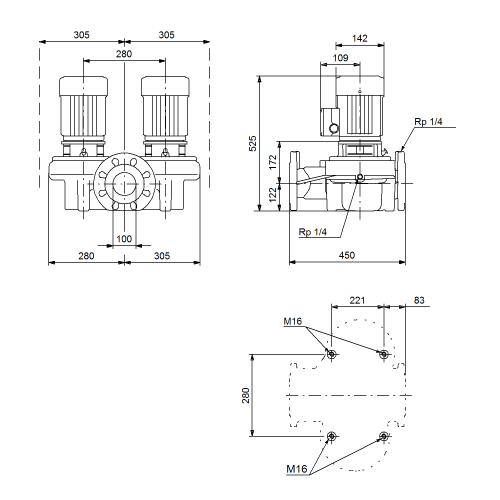

Габаритный чертеж TPD 100-30/4 A-F-A-RUUE

Габаритный чертеж насосов TPD 100-30/4 A-F-A-RUUE
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений TPD 100-30/4 A-F-A-RUUE

Схема подключений насосов TPD 100-30/4 A-F-A-RUUE
