TPD 100-110/4 A-F-A-GQQE

Заказать

Данные каталога TPD 100-110/4 A-F-A-GQQE

Наименование продукцииTPD 100-110/4 A-F-A-GQQE A-F-A GQQE
Производственный номер96109358
EAN номер5700396983363

Описание TPD 100-110/4 A-F-A-GQQE

TPD 100-110/4 A-F-A-GQQE

Одноступенчатый сдвоенный центробежный насос типа "ин-лайн": - кольца щелевого уплотнения из бронзы - катафорезная обработка проточной части - жёсткая втулочная муфта - конструкция, облегчающая техобслуживание - гидравлически оптимальная проточная часть - конструкция типа "ин-лайн" с противолежащими всасывающим и напорным патрубками, позволяющая выполнить монтаж на трубе или на бетонном основании - необслуживаемое торцевое уплотнение из коррозионно-стойкого металла.

3- фазный асинхронный электродвигатель.

Основные данные TPD 100-110/4 A-F-A-GQQE

Частота вращения1455 об/м
Номинальная подача85.9 м3
Номинальный напор8.22 м
Макс гидростатический напор110 дм
Текущий диаметр рабочего колеса175 мм
Уплотнение валаGQQE
Макс. рабочее давление16 бар
Исполнение насосаA
МодельA

Изображение TPD 100-110/4 A-F-A-GQQE

Изображение насосов TPD 100-110/4 A-F-A-GQQE
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

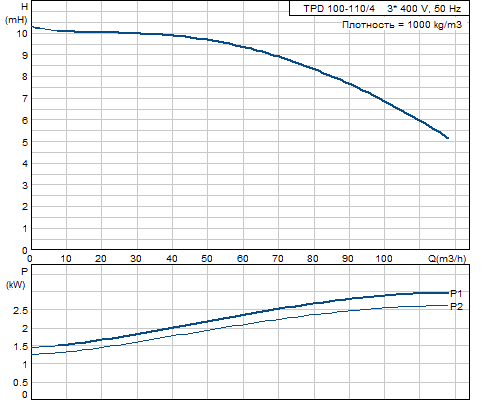

Кривая характеристики TPD 100-110/4 A-F-A-GQQE

Кривая характеристики насосов TPD 100-110/4 A-F-A-GQQE

Жидкость TPD 100-110/4 A-F-A-GQQE

Диапазон температур жидкости-25 .. 90 °C

Материалы TPD 100-110/4 A-F-A-GQQE

Корпус насосаЧугун
EN-JL1040
ASTM A48-40 B
Рабочее колесоЧугун
EN-JL1030
ASTM A48-30 B
Код материалаA

Данные электрооборудования TPD 100-110/4 A-F-A-GQQE

Тип электродвигателя100LC
Класс энергоэффективностиEfficiency class 1
Количество полюсов4
Номинальная мощность - P22 x 3 кВт
Энергия (Р2), необходимая для насоса3 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 380-415 D V
Номинальный ток7.2 A
Пусковой ток610-670 %
Cos фи - характеристика мощности0,77-0,70
Номинальная скорость1440-1450 об/м
Эффективность электродвигателя при полной нагрузке87,4 %
Эффективность двигателя при 3/4 нагрузки86 %
Эффективность электродвигателя при 1/2 нагрузки84,5-83 %
Класс защиты (IEC 34-5)55 (Protect. water jets/dust)
Класс изоляции (IEC 85)F
Защита электродвигателяPTC
Номер электродвигателя87262327

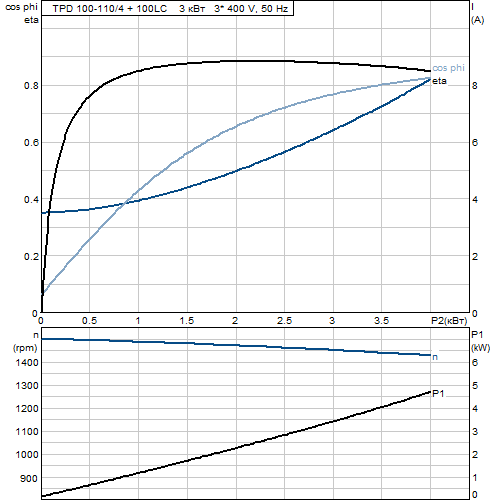

Характеристика двигателя TPD 100-110/4 A-F-A-GQQE

Характеристика двигателя насосов TPD 100-110/4 A-F-A-GQQE

Монтаж TPD 100-110/4 A-F-A-GQQE

Максимальная температура окружающей среды60 °C
Макс. рабочее давление16 бар
Стандартный фланецDIN
Код соединенияF
Соединение трубDN 100
Допустимое давлениеPN 16
Монтажная длина550 мм
Размер фланца электродвигателяFF215

Другое TPD 100-110/4 A-F-A-GQQE

Нетто вес207 кг
Полный вес257 кг
Объем упаковки1.52 м3

Габаритный чертеж TPD 100-110/4 A-F-A-GQQE

Габаритный чертеж насосов TPD 100-110/4 A-F-A-GQQE
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений TPD 100-110/4 A-F-A-GQQE

Схема подключений насосов TPD 100-110/4 A-F-A-GQQE
