TPD 100-160/2 A-F-A-GQQE
Данные каталога TPD 100-160/2 A-F-A-GQQE
| Наименование продукции | TPD 100-160/2 A-F-A-GQQE A-F-A GQQE |
| Производственный номер | 96109237 |
| EAN номер | 5700396982144 |
Описание TPD 100-160/2 A-F-A-GQQE
| TPD 100-160/2 A-F-A-GQQE Одноступенчатый сдвоенный центробежный насос типа "ин-лайн": - кольца щелевого уплотнения из бронзы - катафорезная обработка проточной части - жёсткая втулочная муфта - конструкция, облегчающая техобслуживание - гидравлически оптимальная проточная часть - конструкция типа "ин-лайн" с противолежащими всасывающим и напорным патрубками, позволяющая выполнить монтаж на трубе или на бетонном основании - необслуживаемое торцевое уплотнение из коррозионно-стойкого металла. 3- фазный асинхронный электродвигатель. |
Основные данные TPD 100-160/2 A-F-A-GQQE
| Частота вращения | 2920 об/м |
| Номинальная подача | 68.5 м3/ч |
| Номинальный напор | 13.1 м |
| Макс гидростатический напор | 160 дм |
| Текущий диаметр рабочего колеса | 120-110 мм |
| Уплотнение вала | GQQE |
| Макс. рабочее давление | 16 бар |
| Исполнение насоса | A |
| Модель | A |
Изображение TPD 100-160/2 A-F-A-GQQE
| Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего. |

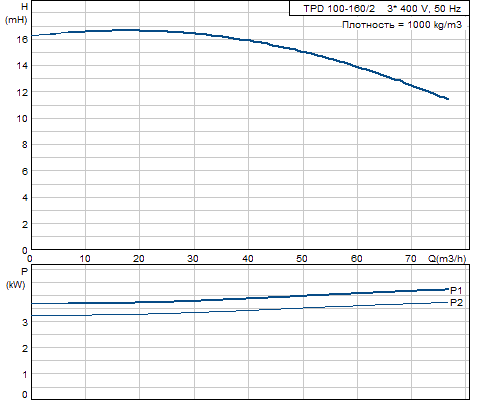

Кривая характеристики TPD 100-160/2 A-F-A-GQQE
Жидкость TPD 100-160/2 A-F-A-GQQE
| Диапазон температур жидкости | -25 .. 90 °C |
Материалы TPD 100-160/2 A-F-A-GQQE
| Корпус насоса | Чугун |
| EN-JL1040 | |
| ASTM A48-40 B | |
| Рабочее колесо | Чугун |
| EN-JL1030 | |
| ASTM A48-30 B | |
| Код материала | A |
Данные электрооборудования TPD 100-160/2 A-F-A-GQQE
| Тип электродвигателя | 112MC |
| Количество полюсов | 2 |
| Номинальная мощность - P2 | 2 x 4 кВт |
| Энергия (Р2), необходимая для насоса | 4 кВт |
| Промышленная частота | 50 Hz |
| Номинальное напряжение | 3 x 380-415 D V |
| Номинальный ток | 7.9 A |
| Пусковой ток | 1000-1110 % |
| Cos фи - характеристика мощности | 0,87-0,87 |
| Номинальная скорость | 2920-2940 об/м |
| Класс защиты (IEC 34-5) | 55 (Protect. water jets/dust) |
| Класс изоляции (IEC 85) | F |
| Защита электродвигателя | PTC |
| Номер электродвигателя | 87322303 |

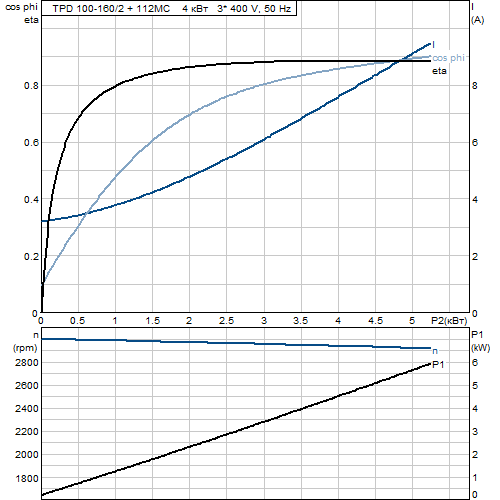

Характеристика двигателя TPD 100-160/2 A-F-A-GQQE
Монтаж TPD 100-160/2 A-F-A-GQQE
| Максимальная температура окружающей среды | 60 °C |
| Макс. рабочее давление | 16 бар |
| Стандартный фланец | DIN |
| Код соединения | F |
| Соединение труб | DN 100 |
| Допустимое давление | PN 16 |
| Монтажная длина | 500 мм |
| Размер фланца электродвигателя | FF215 |
Другое TPD 100-160/2 A-F-A-GQQE
| Электродвигатели класса энергоэффективности IE3 |  |
| Нетто вес | 196 кг |
| Полный вес | 246 кг |
| Объем упаковки | 1.52 м3 |
Габаритный чертеж TPD 100-160/2 A-F-A-GQQE
| Примечание | Правовая оговорка |
| Внимание! Все величины даны в [мм], если не указано иное. | На данном упрощённом габаритном чертеже представлены не все компоненты. |
Схема подключений TPD 100-160/2 A-F-A-GQQE
