TPD 125-160/4 A-F-A-BAQE

Заказать

Данные каталога TPD 125-160/4 A-F-A-BAQE

Наименование продукцииTPD 125-160/4 A-F-A-BAQE A-F-A BAQE
Производственный номер96109581
EAN номер5700396985602

Описание TPD 125-160/4 A-F-A-BAQE

TPD 125-160/4 A-F-A-BAQE

Одноступенчатый сдвоенный центробежный насос типа "ин-лайн": - кольца щелевого уплотнения из бронзы - катафорезная обработка проточной части - жёсткая втулочная муфта - конструкция, облегчающая техобслуживание - гидравлически оптимальная проточная часть - конструкция типа "ин-лайн" с противолежащими всасывающим и напорным патрубками, позволяющая выполнить монтаж на трубе или на бетонном основании - необслуживаемое торцевое уплотнение из коррозионно-стойкого металла.

3- фазный асинхронный электродвигатель.

Основные данные TPD 125-160/4 A-F-A-BAQE

Частота вращения1455 об/м
Номинальная подача133 м3
Номинальный напор12.8 м
Макс гидростатический напор160 дм
Текущий диаметр рабочего колеса211 мм
Уплотнение валаBAQE
Макс. рабочее давление16 бар
Исполнение насосаA
МодельA

Изображение TPD 125-160/4 A-F-A-BAQE

Изображение насосов TPD 125-160/4 A-F-A-BAQE
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

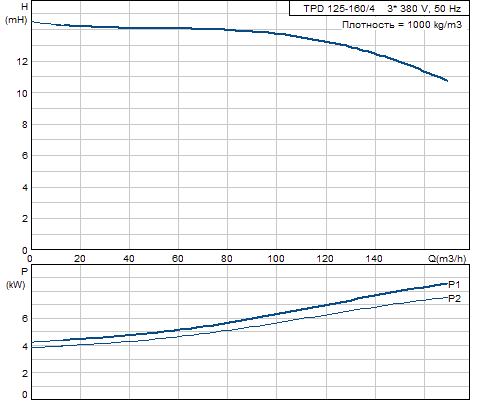

Кривая характеристики TPD 125-160/4 A-F-A-BAQE

Кривая характеристики насосов TPD 125-160/4 A-F-A-BAQE

Жидкость TPD 125-160/4 A-F-A-BAQE

Диапазон температур жидкости0 .. 120 °C

Материалы TPD 125-160/4 A-F-A-BAQE

Корпус насосаЧугун
EN-JL1040
ASTM A48-40 B
Рабочее колесоЧугун
EN-JL1030
ASTM A48-30 B
Код материалаA

Данные электрооборудования TPD 125-160/4 A-F-A-BAQE

Тип электродвигателя132MB
Класс энергоэффективностиEfficiency class 1
Количество полюсов4
Номинальная мощность - P22 x 7.5 кВт
Энергия (Р2), необходимая для насоса7.5 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 380-415 D/660-690 Y V
Номинальный ток15,2-14,0/8,70-8,40 A
Пусковой ток670-790 %
Cos фи - характеристика мощности0,87-0,85
Номинальная скорость1440-1450 об/м
Эффективность электродвигателя при полной нагрузке89,5-90,5 %
Эффективность двигателя при 3/4 нагрузки92,0 %
Эффективность электродвигателя при 1/2 нагрузки93,0-92,0 %
Класс защиты (IEC 34-5)55 (Protect. water jets/dust)
Класс изоляции (IEC 85)F
Защита электродвигателяPTC
Номер электродвигателя87360262

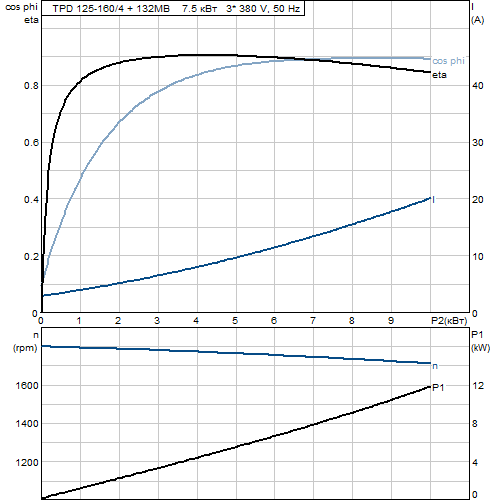

Характеристика двигателя TPD 125-160/4 A-F-A-BAQE

Характеристика двигателя насосов TPD 125-160/4 A-F-A-BAQE

Монтаж TPD 125-160/4 A-F-A-BAQE

Максимальная температура окружающей среды60 °C
Макс. рабочее давление16 бар
Стандартный фланецDIN
Код соединенияF
Соединение трубDN 125
Допустимое давлениеPN 16
Монтажная длина620 мм
Размер фланца электродвигателяFF265

Другое TPD 125-160/4 A-F-A-BAQE

Нетто вес447 кг
Полный вес498 кг
Объем упаковки1.52 м3

Габаритный чертеж TPD 125-160/4 A-F-A-BAQE

Габаритный чертеж насосов TPD 125-160/4 A-F-A-BAQE
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений TPD 125-160/4 A-F-A-BAQE

Схема подключений насосов TPD 125-160/4 A-F-A-BAQE
