UPSD 32-100 F 220
Данные каталога UPSD 32-100 F 220
| Наименование продукции | UPSD 32-100 F 220 |
| Производственный номер | 95906484 |
| EAN номер | 5700311290316 |
Описание UPSD 32-100 F 220
UPSD 32-100 F 220 Насос с мокрым ротором, т.е. насос и электродвигатель образуют единый узел без сальниковых уплотнений, с двумя уплотнительными прокладками. Подшипники смазываются перекачиваемой жидкостью. Насос оснащен 3-ступенчатым переключателем частоты вращения. Характеристики насоса: * Вал из нержавеющей стали. * Керамические радиальные подшипники. * Графитовый упорный подшипник. * Гильза ротора и опорный диск подшипника из нержавеющей стали. * Коррозионно-стойкое рабочее колесо, Составной, PES/PP. * Чугун корпус насоса. 1-фазный электродвигатель. Дополнительная внешняя защита двигателя не требуется. |
Основные данные UPSD 32-100 F 220
| Данные на фирменной табличке | CE |
| Количество скоростей | 3 |
| Макс гидростатический напор | 100 дм |
| TF класс | 110 |
| Макс. рабочее давление | 10 бар |
| Данные на паспортной табличке | CE |

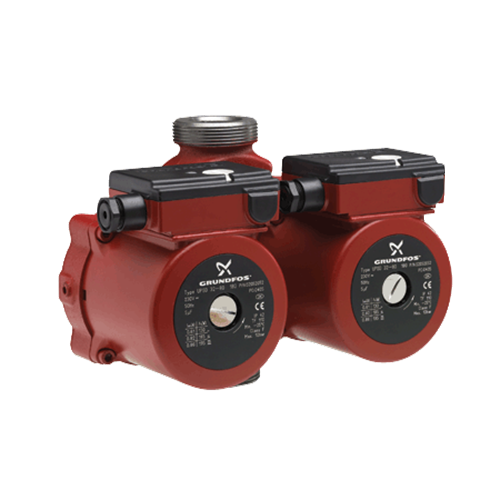

Изображение UPSD 32-100 F 220
| Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего. |

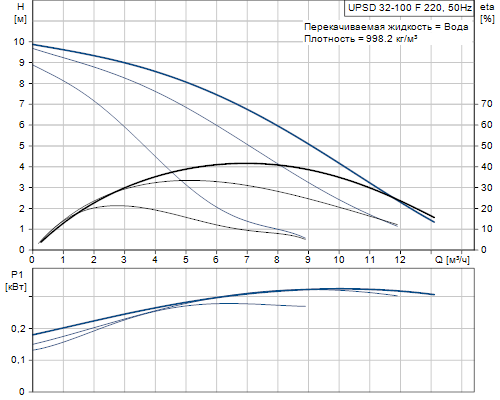

Кривая характеристики UPSD 32-100 F 220
Жидкость UPSD 32-100 F 220
| Рабочая жидкость | Вода |
| Диапазон температур жидкости | -25 .. 110 °C |
| Темпер. жидкости | 20 °C |
| Плотность | 998.2 кг/м3 |
Материалы UPSD 32-100 F 220
| Корпус насоса | Чугун |
| EN-JL1030 | |
| ASTM 30 B | |
| Рабочее колесо | Составной, PES/PP |
Данные электрооборудования UPSD 32-100 F 220
| Класс защиты (IEC 34-5) | X4D |
| Подводимая мощность при скорости 1 | 280 Вт |
| Подводимая мощность при скорости 2 | 340 Вт |
| Подводимая мощность при скорости 3 | 345 Вт |
| Промышленная частота | 50 Hz |
| Номинальное напряжение | 1 x 230 V |
| Ток при частоте вращения 1 | 1.3 A |
| Ток при частоте вращения 2 | 1.5 A |
| Ток при скорости 3 | 1.52 A |
| Размер конденсатора - работа | 9.5 мкФ |
| Класс защиты (IEC 34-5) | 44 |
| Класс изоляции (IEC 85) | H |
| Защита электродвигателя | CONTACT |
| Тепловая защита | внутрен. |
Монтаж UPSD 32-100 F 220
| Макс.T окр.среды при темп-ре жидкости 80 0C | 40 °C |
| Макс. рабочее давление | 10 бар |
| Стандартный фланец | DIN |
| Соединение труб | DN 32 |
| Допустимое давление | PN 10 |
| Монтажная длина | 220 мм |
| Макс. окр. среды при темп-ре жидкости 80 oC | 40 °C |
Устр-ва управл-ия UPSD 32-100 F 220
| Положение коробки выводов | 12H |
Другое UPSD 32-100 F 220
| Нетто вес | 17.5 кг |
| Полный вес | 18.4 кг |
| Объем упаковки | 0.03 м3 |
| Маркировка энергоэфф-ти | C |

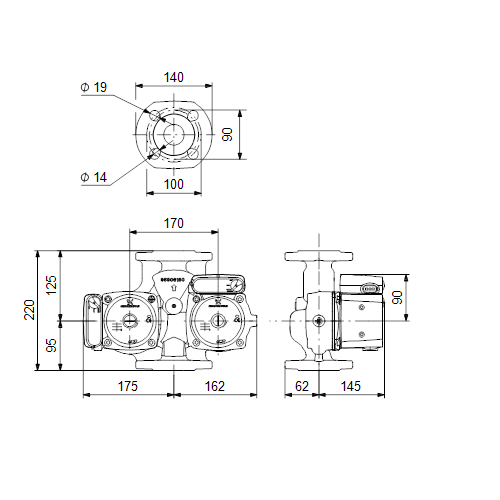

Габаритный чертеж UPSD 32-100 F 220
| Примечание | Правовая оговорка |
| Внимание! Все величины даны в [мм], если не указано иное. | На данном упрощённом габаритном чертеже представлены не все компоненты. |
Схема подключений UPSD 32-100 F 220
