UPS 50-60/4 F B

Заказать

Данные каталога UPS 50-60/4 F B

Наименование продукцииUPS 50-60/4 F B
Производственный номер96402038
EAN номер5700390657550

Описание UPS 50-60/4 F B

UPS 50-60/4 F B Насос, оснащенный электродвигателем с мокрым ротором и защищенным статором, без сальниковых уплотнений, с двумя уплотнительными кольцами. Подшипники смазываются перекачиваемой жидкостью. Насос спроектирован для удобной вторичной переработки.

Характеристики насоса: * Три скорости. * Керамические радиальные подшипники. * Осевой подшипник из графита. * Гильза ротора, щелевое уплотнение и подшипниковая обойма сделаны из нержавеющей стали. * Корпус статора - из алюминиевого сплава. * Корпус насоса изБронза. * Статор со встроенным термодатчиком.

1-фазный электродвигатель.

Насос поставляется со стандартным релейным модулем в клеммной коробке. Стандартный модуль включается в электросеть через внешний замыкатель.

Основные данные UPS 50-60/4 F B

Количество скоростей3
Макс гидростатический напор60 дм
Макс. рабочее давление10 бар
Данные на паспортной табличкеCE,TSE

Изображение UPS 50-60/4 F B

Изображение насосов UPS 50-60/4 F B
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

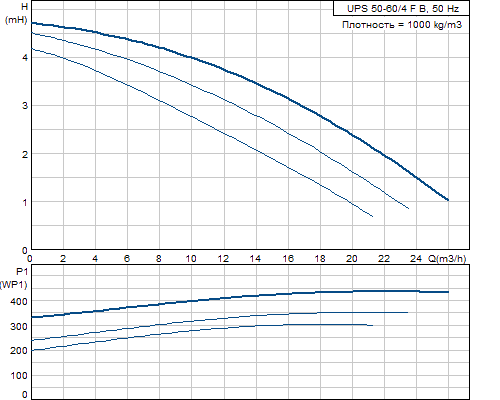

Кривая характеристики UPS 50-60/4 F B

Кривая характеристики насосов UPS 50-60/4 F B

Жидкость UPS 50-60/4 F B

Диапазон температур жидкости-10 .. 120 °C

Материалы UPS 50-60/4 F B

Корпус насосаБронза
DIN W.-Nr. 2.1176.01
ASTM ASTM B505 and B271
Рабочее колесоНержавеющая сталь
DIN W.-Nr. 1.4301
AISI 304

Данные электрооборудования UPS 50-60/4 F B

Количество полюсов4
Подводимая мощность при скорости 1300 Вт
Подводимая мощность при скорости 2350 Вт
Подводимая мощность при скорости 3430 Вт
Промышленная частота50 Hz
Номинальное напряжение1 x 230-240 V
Ток при частоте вращения 11.5 A
Ток при частоте вращения 21.75 A
Ток при скорости 32 A
Cos фи для скорости 10,87
Cos фи для скорости 20,87
Cos фи0,93
Размер конденсатора - работа20 мкФ/400 V
Класс защиты (IEC 34-5)44
Класс изоляции (IEC 85)H
Защита электродвигателяCONTACT
Тепловая защитавнешн.

Монтаж UPS 50-60/4 F B

Диапазон температуры окружающей среды0 .. 40 °C
Макс. рабочее давление10 бар
Стандартный фланецDIN
Соединение трубDN 50
Допустимое давлениеPN 6 / PN 10
Монтажная длина280 мм

Устр-ва управл-ия UPS 50-60/4 F B

Релебез реле
Положение коробки выводов1.30H

Другое UPS 50-60/4 F B

Нетто вес32.7 кг
Полный вес33.7 кг
Объем упаковки0.043 м3
Маркировка энергоэфф-тиF

Габаритный чертеж UPS 50-60/4 F B

Габаритный чертеж насосов UPS 50-60/4 F B
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений UPS 50-60/4 F B

Схема подключений насосов UPS 50-60/4 F B
