UPS 65-120 F B

Заказать

Данные каталога UPS 65-120 F B

Наименование продукцииUPS 65-120 F B
Производственный номер96402285
EAN номер5700390665128

Описание UPS 65-120 F B

UPS 65-120 F B Насос, оснащенный электродвигателем с мокрым ротором и защищенным статором, без сальниковых уплотнений, с двумя уплотнительными кольцами. Подшипники смазываются перекачиваемой жидкостью. Насос спроектирован для удобной вторичной переработки.

Характеристики насоса: * Три скорости. * Керамические радиальные подшипники. * Осевой подшипник из графита. * Гильза ротора, щелевое уплотнение и подшипниковая обойма сделаны из нержавеющей стали. * Корпус статора - из алюминиевого сплава. * Корпус насоса изБронза. * Статор со встроенным термодатчиком.

1-фазный электродвигатель.

Насос поставляется со стандартным релейным модулем в клеммной коробке. Стандартный модуль включается в электросеть через внешний замыкатель.

Основные данные UPS 65-120 F B

Количество скоростей3
Макс гидростатический напор120 дм
Макс. рабочее давление10 бар
Данные на паспортной табличкеCE,TSE

Изображение UPS 65-120 F B

Изображение насосов UPS 65-120 F B
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

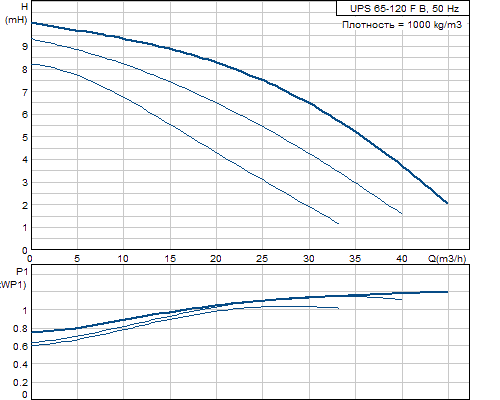

Кривая характеристики UPS 65-120 F B

Кривая характеристики насосов UPS 65-120 F B

Жидкость UPS 65-120 F B

Диапазон температур жидкости-10 .. 120 °C

Материалы UPS 65-120 F B

Корпус насосаБронза
DIN W.-Nr. 2.1176.01
ASTM ASTM B505 and B271
Рабочее колесоНержавеющая сталь
DIN W.-Nr. 1.4301
AISI 304

Данные электрооборудования UPS 65-120 F B

Подводимая мощность при скорости 11050 Вт
Подводимая мощность при скорости 21150 Вт
Подводимая мощность при скорости 31200 Вт
Промышленная частота50 Hz
Номинальное напряжение1 x 230-240 V
Ток при частоте вращения 15.1 A
Ток при частоте вращения 25.6 A
Ток при скорости 35.5 A
Cos фи для скорости 10,9
Cos фи для скорости 20,89
Cos фи0,95
Размер конденсатора - работа30 мкФ/400 V
Класс защиты (IEC 34-5)44
Класс изоляции (IEC 85)H
Защита электродвигателяCONTACT
Тепловая защитавнешн.

Монтаж UPS 65-120 F B

Диапазон температуры окружающей среды0 .. 40 °C
Макс. рабочее давление10 бар
Стандартный фланецDIN
Соединение трубDN 65
Допустимое давлениеPN 6 / PN 10
Монтажная длина340 мм

Устр-ва управл-ия UPS 65-120 F B

Релебез реле
Положение коробки выводов1.30H

Другое UPS 65-120 F B

Нетто вес36.7 кг
Полный вес35.3 кг
Объем упаковки0.043 м3
Маркировка энергоэфф-тиC

Габаритный чертеж UPS 65-120 F B

Габаритный чертеж насосов UPS 65-120 F B
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений UPS 65-120 F B

Схема подключений насосов UPS 65-120 F B
