UPS 100-30 F B

Заказать

Данные каталога UPS 100-30 F B

Наименование продукцииUPS 100-30 F B
Производственный номер96402527
EAN номер5700390671839

Описание UPS 100-30 F B

UPS 100-30 F B Насос, оснащенный электродвигателем с мокрым ротором и защищенным статором, без сальниковых уплотнений, с двумя уплотнительными кольцами. Подшипники смазываются перекачиваемой жидкостью. Насос спроектирован для удобной вторичной переработки.

Характеристики насоса: * Три скорости. * Керамические радиальные подшипники. * Осевой подшипник из графита. * Гильза ротора, щелевое уплотнение и подшипниковая обойма сделаны из нержавеющей стали. * Корпус статора - из алюминиевого сплава. * Корпус насоса изБронза. * Статор со встроенным термодатчиком.

3-фазный электродвигатель.

Насос поставляется со стандартным релейным модулем в клеммной коробке. Стандартный модуль включается в электросеть через внешний замыкатель.

Основные данные UPS 100-30 F B

Количество скоростей3
Макс гидростатический напор30 дм
Макс. рабочее давление10 бар
Данные на паспортной табличкеCE,TSE

Изображение UPS 100-30 F B

Изображение насосов UPS 100-30 F B
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

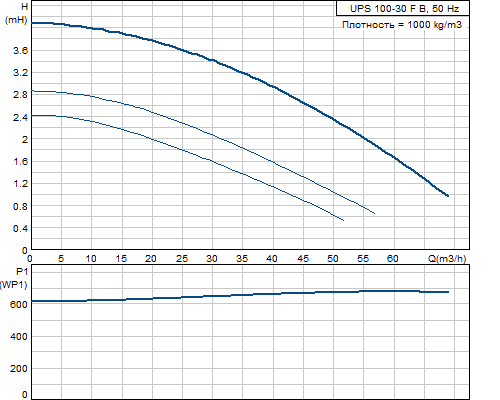

Кривая характеристики UPS 100-30 F B

Кривая характеристики насосов UPS 100-30 F B

Материалы UPS 100-30 F B

Корпус насосаБронза
DIN W.-Nr. 2.1176.01
ASTM ASTM B505 and B271
Рабочее колесоНержавеющая сталь
DIN W.-Nr. 1.4301
AISI 304

Данные электрооборудования UPS 100-30 F B

Подводимая мощность при скорости 1410 Вт
Подводимая мощность при скорости 2460 Вт
Подводимая мощность при скорости 3670 Вт
Промышленная частота50 Hz
Номинальное напряжение3 x 400-415 V
Ток при частоте вращения 10.72 A
Ток при частоте вращения 20.84 A
Ток при скорости 31.55 A
Cos фи для скорости 10,82
Cos фи для скорости 20,79
Cos фи0,62
Класс защиты (IEC 34-5)44
Класс изоляции (IEC 85)H
Защита электродвигателяОтсутс.
Тепловая защитавнешн.

Монтаж UPS 100-30 F B

Минимальная температура окружающей среды0 °C
Макс. рабочее давление10 бар
Стандартный фланецDIN
Соединение трубDN 100
Допустимое давлениеPN 10
Монтажная длина450 мм

Устр-ва управл-ия UPS 100-30 F B

Релебез реле
Положение коробки выводов1.30H

Другое UPS 100-30 F B

Нетто вес53.4 кг
Полный вес61.4 кг
Объем упаковки0.2 м3
Маркировка энергоэфф-тиD

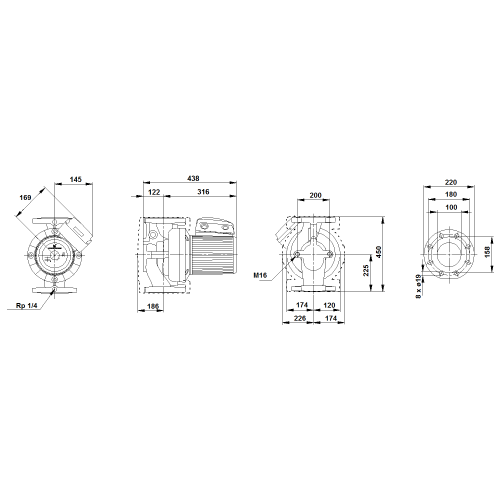

Габаритный чертеж UPS 100-30 F B

Габаритный чертеж насосов UPS 100-30 F B
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений UPS 100-30 F B

Схема подключений насосов UPS 100-30 F B
