UPSD 32-60 F

Заказать

Данные каталога UPSD 32-60 F

Наименование продукцииUPSD 32-60 F
Производственный номер96408900
EAN номер5708601066450

Описание UPSD 32-60 F

UPSD 32-60 F Насос, оснащенный электродвигателем с мокрым ротором и защищенным статором, без сальниковых уплотнений, с двумя уплотнительными кольцами. Подшипники смазываются перекачиваемой жидкостью. Насос спроектирован для удобной вторичной переработки.

Характеристики насоса: * Три скорости. * Керамические радиальные подшипники. * Осевой подшипник из графита. * Гильза ротора, щелевое уплотнение и подшипниковая обойма сделаны из нержавеющей стали. * Корпус статора - из алюминиевого сплава. * Корпус насоса изЧугун. * Статор со встроенным термодатчиком.

3-фазный электродвигатель.

Сдвоенные насосы поставляются со стандартным релейным модулем в клеммной коробке. Насосы могут включаться непосредственно в электросеть. Сдвоенный насосы используются при необходимости резервирования для обеспечения надежности работы.

Основные данные UPSD 32-60 F

Количество скоростей3
Макс гидростатический напор60 дм
Макс. рабочее давление10 бар
Данные на паспортной табличкеCE,TSE

Изображение UPSD 32-60 F

Изображение насосов UPSD 32-60 F
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

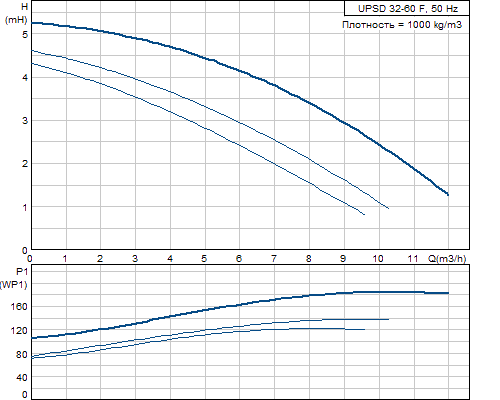

Кривая характеристики UPSD 32-60 F

Кривая характеристики насосов UPSD 32-60 F

Жидкость UPSD 32-60 F

Диапазон температур жидкости-10 .. 120 °C

Материалы UPSD 32-60 F

Корпус насосаЧугун
EN-JL1040
ASTM 35 B - 40 B
Рабочее колесоНержавеющая сталь
DIN W.-Nr. 1.4301
AISI 304

Данные электрооборудования UPSD 32-60 F

Подводимая мощность при скорости 1120 Вт
Подводимая мощность при скорости 2140 Вт
Подводимая мощность при скорости 3185 Вт
Промышленная частота50 Hz
Номинальное напряжение3 x 400-415 V
Ток при частоте вращения 10.21 A
Ток при частоте вращения 20.23 A
Ток при скорости 30.39 A
Cos фи для скорости 10,82
Cos фи для скорости 20,88
Cos фи0,68
Класс защиты (IEC 34-5)44
Класс изоляции (IEC 85)F
Защита электродвигателяCONTACT
Тепловая защитавнутрен.

Монтаж UPSD 32-60 F

Диапазон температуры окружающей среды0 .. 40 °C
Макс. рабочее давление10 бар
Стандартный фланецDIN
Соединение трубDN 32
Допустимое давлениеPN 6 / PN 10
Монтажная длина220 мм

Устр-ва управл-ия UPSD 32-60 F

Релебез реле
Положение коробки выводов12H

Другое UPSD 32-60 F

Нетто вес34.7 кг
Полный вес33.3 кг
Объем упаковки0.04 м3
Маркировка энергоэфф-тиC

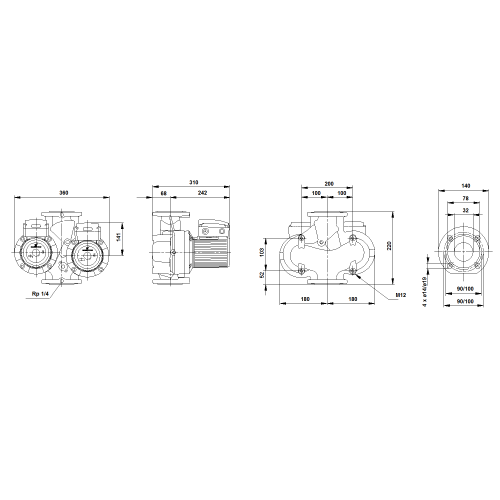

Габаритный чертеж UPSD 32-60 F

Габаритный чертеж насосов UPSD 32-60 F
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений UPSD 32-60 F

Схема подключений насосов UPSD 32-60 F
