UPSD 40-120 F

Заказать

Данные каталога UPSD 40-120 F

Наименование продукцииUPSD 40-120 F
Производственный номер96408901
EAN номер5700390424145

Описание UPSD 40-120 F

UPSD 40-120 F Насос, оснащенный электродвигателем с мокрым ротором и защищенным статором, без сальниковых уплотнений, с двумя уплотнительными кольцами. Подшипники смазываются перекачиваемой жидкостью. Насос спроектирован для удобной вторичной переработки.

Характеристики насоса: * Три скорости. * Керамические радиальные подшипники. * Осевой подшипник из графита. * Гильза ротора, щелевое уплотнение и подшипниковая обойма сделаны из нержавеющей стали. * Корпус статора - из алюминиевого сплава. * Корпус насоса изЧугун. * Статор со встроенным термодатчиком.

1-фазный электродвигатель.

Сдвоенные насосы поставляются со стандартным релейным модулем в клеммной коробке. Насосы могут включаться непосредственно в электросеть. Сдвоенный насосы используются при необходимости резервирования для обеспечения надежности работы.

Основные данные UPSD 40-120 F

Количество скоростей3
Макс гидростатический напор120 дм
Макс. рабочее давление10 бар
Данные на паспортной табличкеCE,TSE

Изображение UPSD 40-120 F

Изображение насосов UPSD 40-120 F
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

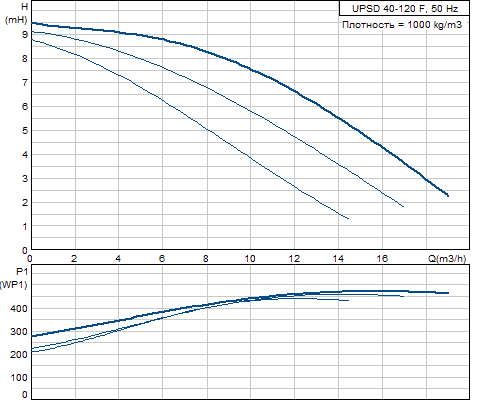

Кривая характеристики UPSD 40-120 F

Кривая характеристики насосов UPSD 40-120 F

Жидкость UPSD 40-120 F

Диапазон температур жидкости-10 .. 120 °C

Материалы UPSD 40-120 F

Корпус насосаЧугун
EN-JL1040
ASTM 35 B - 40 B
Рабочее колесоНержавеющая сталь
DIN W.-Nr. 1.4301
AISI 304

Данные электрооборудования UPSD 40-120 F

Подводимая мощность при скорости 1440 Вт
Подводимая мощность при скорости 2460 Вт
Подводимая мощность при скорости 3470 Вт
Промышленная частота50 Hz
Номинальное напряжение1 x 230-240 V
Ток при частоте вращения 12.2 A
Ток при частоте вращения 22.3 A
Ток при скорости 32.2 A
Cos фи для скорости 10,87
Cos фи для скорости 20,87
Cos фи0,93
Размер конденсатора - работа12 мкФ/400 V
Класс защиты (IEC 34-5)44
Класс изоляции (IEC 85)H
Защита электродвигателяCONTACT
Тепловая защитавнутрен.

Монтаж UPSD 40-120 F

Диапазон температуры окружающей среды0 .. 40 °C
Макс. рабочее давление10 бар
Стандартный фланецDIN
Соединение трубDN 40
Допустимое давлениеPN 6 / PN 10
Монтажная длина250 мм

Устр-ва управл-ия UPSD 40-120 F

Релебез реле
Положение коробки выводов12H

Другое UPSD 40-120 F

Нетто вес39.3 кг
Полный вес38.5 кг
Объем упаковки0.04 м3
Маркировка энергоэфф-тиD

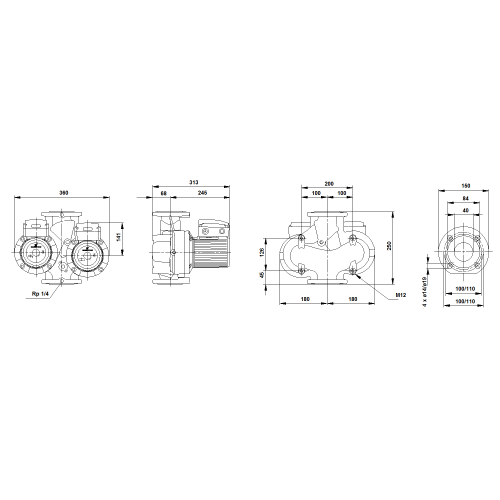

Габаритный чертеж UPSD 40-120 F

Габаритный чертеж насосов UPSD 40-120 F
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений UPSD 40-120 F

Схема подключений насосов UPSD 40-120 F
