UPSD 50-30 F

Заказать

Данные каталога UPSD 50-30 F

Наименование продукцииUPSD 50-30 F
Производственный номер96402009
EAN номер5700390905453

Описание UPSD 50-30 F

UPSD 50-30 F Насос, оснащенный электродвигателем с мокрым ротором и защищенным статором, без сальниковых уплотнений, с двумя уплотнительными кольцами. Подшипники смазываются перекачиваемой жидкостью. Насос спроектирован для удобной вторичной переработки.

Характеристики насоса: * Три скорости. * Керамические радиальные подшипники. * Осевой подшипник из графита. * Гильза ротора, щелевое уплотнение и подшипниковая обойма сделаны из нержавеющей стали. * Корпус статора - из алюминиевого сплава. * Корпус насоса изЧугун. * Статор со встроенным термодатчиком.

3-фазный электродвигатель.

Сдвоенные насосы могут поставляются с релейным модулем в клеммной коробке. Насосы могут включаться непосредственно в электросеть. Релейный модуль позволяет насосу работать в трех режимах. * Автоматическое переключение насосов. * Резервный режим. * Работа одного режима.

Основные данные UPSD 50-30 F

Количество скоростей3
Макс гидростатический напор30 дм
Макс. рабочее давление10 бар
Данные на паспортной табличкеCE,TSE

Изображение UPSD 50-30 F

Изображение насосов UPSD 50-30 F
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

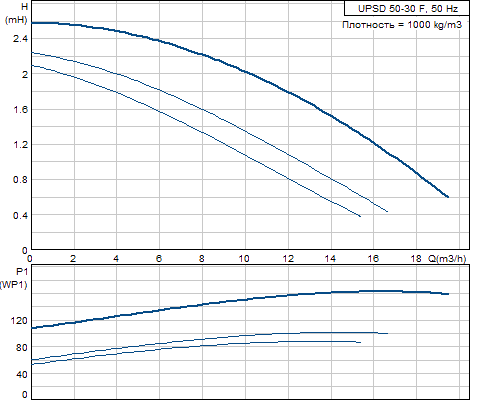

Кривая характеристики UPSD 50-30 F

Кривая характеристики насосов UPSD 50-30 F

Жидкость UPSD 50-30 F

Диапазон температур жидкости-10 .. 120 °C

Материалы UPSD 50-30 F

Корпус насосаЧугун
EN-JL1040
ASTM 35 B - 40 B
Рабочее колесоНержавеющая сталь
DIN W.-Nr. 1.4301
AISI 304

Данные электрооборудования UPSD 50-30 F

Подводимая мощность при скорости 190 Вт
Подводимая мощность при скорости 2100 Вт
Подводимая мощность при скорости 3160 Вт
Промышленная частота50 Hz
Номинальное напряжение3 x 400-415 V
Ток при частоте вращения 10.21 A
Ток при частоте вращения 20.22 A
Ток при скорости 30.52 A
Cos фи для скорости 10,62
Cos фи для скорости 20,66
Cos фи0,44
Класс защиты (IEC 34-5)44
Класс изоляции (IEC 85)F
Защита электродвигателяCONTACT
Тепловая защитавнутрен.

Монтаж UPSD 50-30 F

Диапазон температуры окружающей среды0 .. 40 °C
Макс. рабочее давление10 бар
Стандартный фланецDIN
Соединение трубDN 50
Допустимое давлениеPN 6 / PN 10
Монтажная длина280 мм

Устр-ва управл-ия UPSD 50-30 F

Релес реле
Положение коробки выводов12H

Другое UPSD 50-30 F

Нетто вес41.2 кг
Полный вес40.1 кг
Объем упаковки0.058 м3
Маркировка энергоэфф-тиD

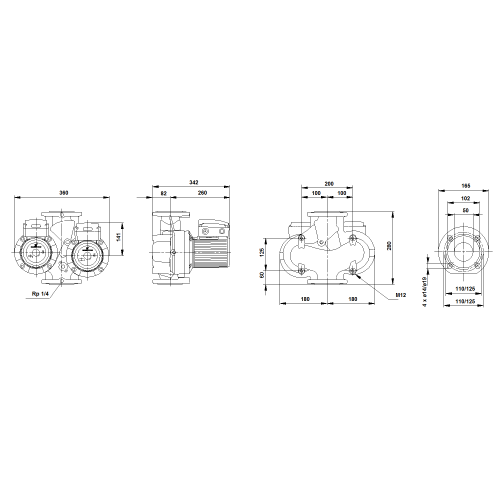

Габаритный чертеж UPSD 50-30 F

Габаритный чертеж насосов UPSD 50-30 F
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

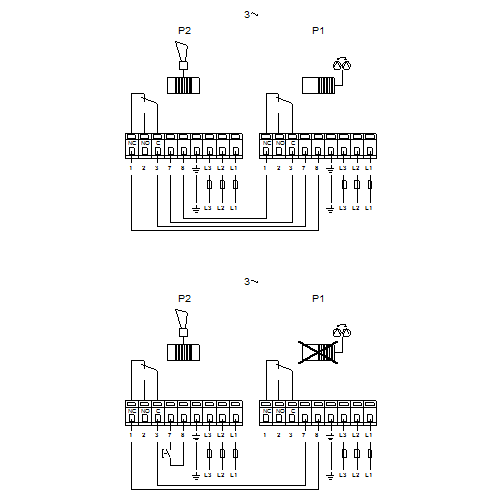

Схема подключений UPSD 50-30 F

Схема подключений насосов UPSD 50-30 F
