UPSD 50-180 F

Заказать

Данные каталога UPSD 50-180 F

Наименование продукцииUPSD 50-180 F
Производственный номер96408913
EAN номер5700390424602

Описание UPSD 50-180 F

UPSD 50-180 F Насос, оснащенный электродвигателем с мокрым ротором и защищенным статором, без сальниковых уплотнений, с двумя уплотнительными кольцами. Подшипники смазываются перекачиваемой жидкостью. Насос спроектирован для удобной вторичной переработки.

Характеристики насоса: * Три скорости. * Керамические радиальные подшипники. * Осевой подшипник из графита. * Гильза ротора, щелевое уплотнение и подшипниковая обойма сделаны из нержавеющей стали. * Корпус статора - из алюминиевого сплава. * Корпус насоса изЧугун. * Статор со встроенным термодатчиком.

1-фазный электродвигатель.

Сдвоенные насосы поставляются со стандартным релейным модулем в клеммной коробке. Насосы могут включаться непосредственно в электросеть. Сдвоенный насосы используются при необходимости резервирования для обеспечения надежности работы.

Основные данные UPSD 50-180 F

Количество скоростей3
Макс гидростатический напор180 дм
Макс. рабочее давление10 бар
Данные на паспортной табличкеCE,TSE

Изображение UPSD 50-180 F

Изображение насосов UPSD 50-180 F
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

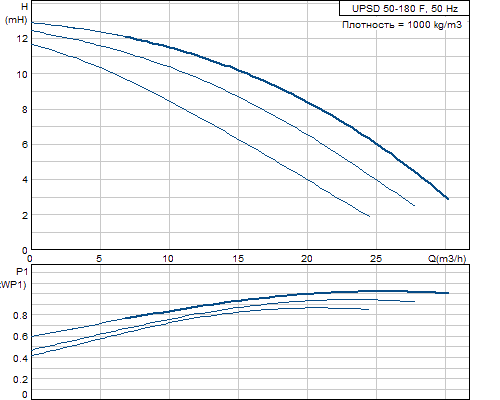

Кривая характеристики UPSD 50-180 F

Кривая характеристики насосов UPSD 50-180 F

Жидкость UPSD 50-180 F

Диапазон температур жидкости-10 .. 120 °C

Материалы UPSD 50-180 F

Корпус насосаЧугун
EN-JL1040
ASTM 35 B - 40 B
Рабочее колесоНержавеющая сталь
DIN W.-Nr. 1.4301
AISI 304

Данные электрооборудования UPSD 50-180 F

Подводимая мощность при скорости 1860 Вт
Подводимая мощность при скорости 2940 Вт
Подводимая мощность при скорости 31000 Вт
Промышленная частота50 Hz
Номинальное напряжение1 x 230-240 V
Ток при частоте вращения 14.15 A
Ток при частоте вращения 24.4 A
Ток при скорости 34.65 A
Cos фи для скорости 10,9
Cos фи для скорости 20,93
Cos фи0,94
Размер конденсатора - работа30 мкФ/400 V
Класс защиты (IEC 34-5)44
Класс изоляции (IEC 85)H
Защита электродвигателяCONTACT
Тепловая защитавнутрен.

Монтаж UPSD 50-180 F

Диапазон температуры окружающей среды0 .. 40 °C
Макс. рабочее давление10 бар
Стандартный фланецDIN
Соединение трубDN 50
Допустимое давлениеPN 6 / PN 10
Монтажная длина280 мм

Устр-ва управл-ия UPSD 50-180 F

Релебез реле
Положение коробки выводов12H

Другое UPSD 50-180 F

Нетто вес60 кг
Полный вес58.9 кг
Объем упаковки0.125 м3
Маркировка энергоэфф-тиD

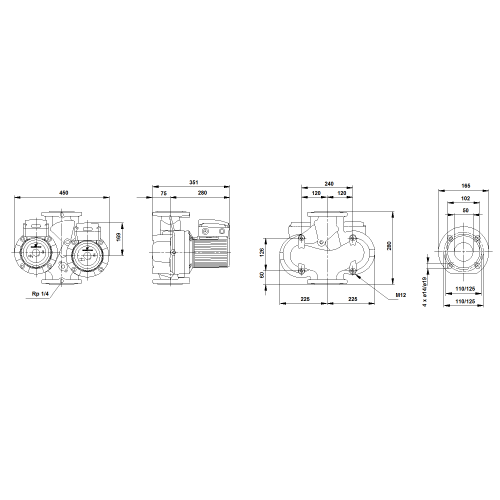

Габаритный чертеж UPSD 50-180 F

Габаритный чертеж насосов UPSD 50-180 F
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений UPSD 50-180 F

Схема подключений насосов UPSD 50-180 F
