UPSD 65-180 F

Заказать

Данные каталога UPSD 65-180 F

Наименование продукцииUPSD 65-180 F
Производственный номер96408929
EAN номер5700390916336

Описание UPSD 65-180 F

UPSD 65-180 F

Насос, оснащенный электродвигателем с мокрым ротором и защищенным статором, без сальниковых уплотнений, с двумя уплотнительными кольцами. Подшипники смазываются перекачиваемой жидкостью. Насос спроектирован для удобной вторичной переработки. Характеристики насоса: * Три скорости. * Керамические радиальные подшипники. * Осевой подшипник из графита. * Гильза ротора, щелевое уплотнение и подшипниковая обойма сделаны из нержавеющей стали. * Корпус статора - из алюминиевого сплава. * Корпус насоса изЧугун. * Статор со встроенным термодатчиком.

3-фазный электродвигатель.

Сдвоенные насосы поставляются со стандартным релейным модулем в клеммной коробке. Насосы могут включаться непосредственно в электросеть. Сдвоенный насосы используются при необходимости резервирования для обеспечения надежности работы.

Основные данные UPSD 65-180 F

Данные на фирменной табличкеTSE,GOST2
Количество скоростей3
Макс гидростатический напор180 дм
Макс. рабочее давление10 бар
Данные на паспортной табличкеCE,TSE

Изображение UPSD 65-180 F

Изображение насосов UPSD 65-180 F
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

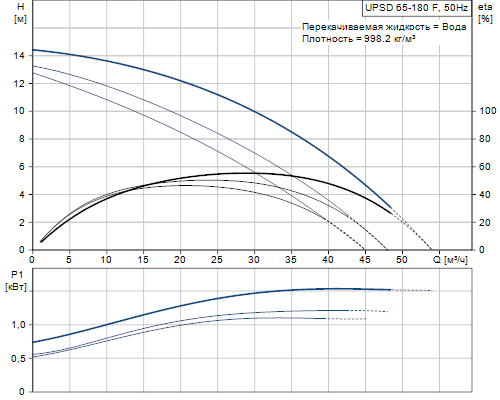

Кривая характеристики UPSD 65-180 F

Кривая характеристики насосов UPSD 65-180 F

Жидкость UPSD 65-180 F

Рабочая жидкостьВода
Диапазон температур жидкости-10 .. 120 °C
Темпер. жидкости20 °C
Плотность998.2 кг/м3

Материалы UPSD 65-180 F

Корпус насосаЧугун
EN-JL1040
ASTM 35 B - 40 B
Рабочее колесоНержавеющая сталь
DIN W.-Nr. 1.4301
AISI 304

Данные электрооборудования UPSD 65-180 F

Класс защиты (IEC 34-5)X4D
Подводимая мощность при скорости 11100 Вт
Подводимая мощность при скорости 21200 Вт
Подводимая мощность при скорости 31550 Вт
Промышленная частота50 Hz
Номинальное напряжение3 x 400-415 V
Ток при частоте вращения 11.85 A
Ток при частоте вращения 22 A
Ток при скорости 32.9 A
Cos фи для скорости 10,86
Cos фи для скорости 20,87
Cos фи0,77
Класс защиты (IEC 34-5)44
Класс изоляции (IEC 85)H
Защита электродвигателяCONTACT
Тепловая защитавнешн.

Монтаж UPSD 65-180 F

Диапазон температуры окружающей среды0 .. 40 °C
Макс. рабочее давление10 бар
Стандартный фланецDIN
Соединение трубDN 65
Допустимое давлениеPN 6 / PN 10
Монтажная длина340 мм

Устр-ва управл-ия UPSD 65-180 F

Релебез реле
Положение коробки выводов12H

Другое UPSD 65-180 F

Нетто вес66.5 кг
Полный вес76.9 кг
Объем упаковки0.125 м3
Маркировка энергоэфф-тиC

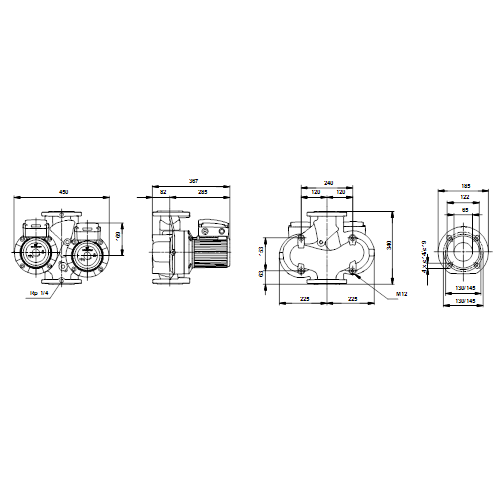

Габаритный чертеж UPSD 65-180 F

Габаритный чертеж насосов UPSD 65-180 F
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

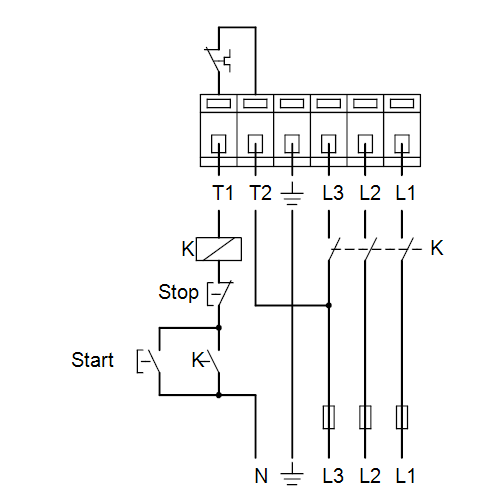

Схема подключений UPSD 65-180 F

Схема подключений насосов UPSD 65-180 F
