UPSD 80-120 F

Заказать

Данные каталога UPSD 80-120 F

Наименование продукцииUPSD 80-120 F
Производственный номер96403131
EAN номер5700390906450

Описание UPSD 80-120 F

UPSD 80-120 F

Насос, оснащенный электродвигателем с мокрым ротором и защищенным статором, без сальниковых уплотнений, с двумя уплотнительными кольцами. Подшипники смазываются перекачиваемой жидкостью. Насос спроектирован для удобной вторичной переработки. Характеристики насоса: * Три скорости. * Керамические радиальные подшипники. * Осевой подшипник из графита. * Гильза ротора, щелевое уплотнение и подшипниковая обойма сделаны из нержавеющей стали. * Корпус статора - из алюминиевого сплава. * Корпус насоса изЧугун. * Статор со встроенным термодатчиком.

3-фазный электродвигатель.

Сдвоенные насосы могут поставляются с релейным модулем в клеммной коробке. Насосы могут включаться непосредственно в электросеть. Релейный модуль позволяет насосу работать в трех режимах. * Автоматическое переключение насосов. * Резервный режим. * Работа одного режима.

Основные данные UPSD 80-120 F

Данные на фирменной табличкеTSE,GOST2
Количество скоростей3
Макс гидростатический напор120 дм
Макс. рабочее давление6 бар
Данные на паспортной табличкеCE,TSE

Изображение UPSD 80-120 F

Изображение насосов UPSD 80-120 F
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

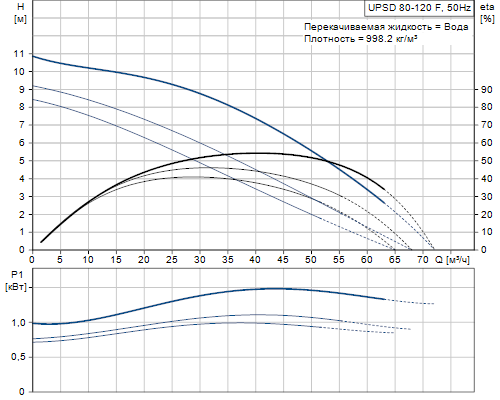

Кривая характеристики UPSD 80-120 F

Кривая характеристики насосов UPSD 80-120 F

Жидкость UPSD 80-120 F

Рабочая жидкостьВода
Диапазон температур жидкости-10 .. 120 °C
Темпер. жидкости20 °C
Плотность998.2 кг/м3

Материалы UPSD 80-120 F

Корпус насосаЧугун
EN-JL1040
ASTM 35 B - 40 B
Рабочее колесоНержавеющая сталь
DIN W.-Nr. 1.4301
AISI 304

Данные электрооборудования UPSD 80-120 F

Класс защиты (IEC 34-5)X4D
Подводимая мощность при скорости 11000 Вт
Подводимая мощность при скорости 21100 Вт
Подводимая мощность при скорости 31500 Вт
Промышленная частота50 Hz
Номинальное напряжение3 x 400-415 V
Ток при частоте вращения 11.65 A
Ток при частоте вращения 21.8 A
Ток при скорости 32.75 A
Cos фи для скорости 10,87
Cos фи для скорости 20,88
Cos фи0,79
Класс защиты (IEC 34-5)44
Класс изоляции (IEC 85)H
Защита электродвигателяCONTACT
Тепловая защитавнутрен.

Монтаж UPSD 80-120 F

Диапазон температуры окружающей среды0 .. 40 °C
Макс. рабочее давление6 бар
Стандартный фланецDIN
Соединение трубDN 80
Допустимое давлениеPN 6
Монтажная длина360 мм

Устр-ва управл-ия UPSD 80-120 F

Релес реле
Положение коробки выводов12H

Другое UPSD 80-120 F

Нетто вес72.5 кг
Полный вес83.2 кг
Объем упаковки0.2 м3
Маркировка энергоэфф-тиC

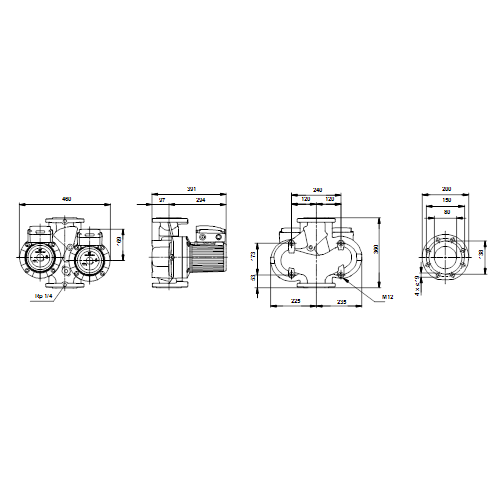

Габаритный чертеж UPSD 80-120 F

Габаритный чертеж насосов UPSD 80-120 F
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

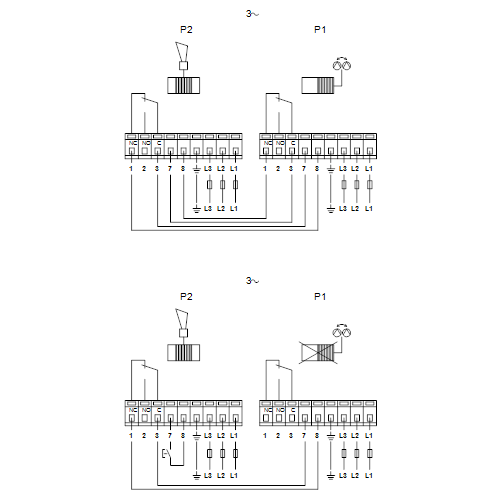

Схема подключений UPSD 80-120 F

Схема подключений насосов UPSD 80-120 F
