UPSD 100-30 F

Заказать

Данные каталога UPSD 100-30 F

Наименование продукцииUPSD 100-30 F
Производственный номер96408891
EAN номер5700390423964

Описание UPSD 100-30 F

UPSD 100-30 F Насос, оснащенный электродвигателем с мокрым ротором и защищенным статором, без сальниковых уплотнений, с двумя уплотнительными кольцами. Подшипники смазываются перекачиваемой жидкостью. Насос спроектирован для удобной вторичной переработки.

Характеристики насоса: * Три скорости. * Керамические радиальные подшипники. * Осевой подшипник из графита. * Гильза ротора, щелевое уплотнение и подшипниковая обойма сделаны из нержавеющей стали. * Корпус статора - из алюминиевого сплава. * Корпус насоса изЧугун. * Статор со встроенным термодатчиком.

3-фазный электродвигатель.

Сдвоенные насосы поставляются со стандартным релейным модулем в клеммной коробке. Насосы могут включаться непосредственно в электросеть. Сдвоенный насосы используются при необходимости резервирования для обеспечения надежности работы.

Основные данные UPSD 100-30 F

Количество скоростей3
Макс гидростатический напор30 дм
Макс. рабочее давление10 бар
Данные на паспортной табличкеCE,TSE

Изображение UPSD 100-30 F

Изображение насосов UPSD 100-30 F
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

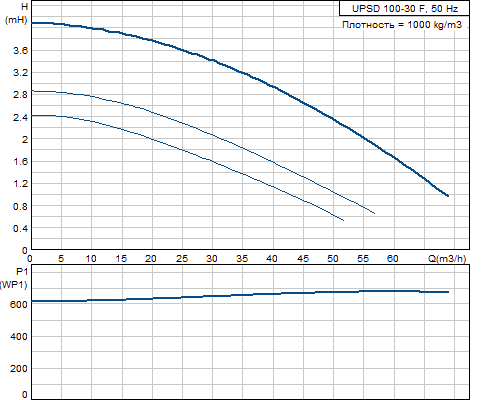

Кривая характеристики UPSD 100-30 F

Кривая характеристики насосов UPSD 100-30 F

Жидкость UPSD 100-30 F

Диапазон температур жидкости-10 .. 120 °C

Материалы UPSD 100-30 F

Корпус насосаЧугун
EN-JL1040
ASTM 35 B - 40 B
Рабочее колесоНержавеющая сталь
DIN W.-Nr. 1.4301
AISI 304

Данные электрооборудования UPSD 100-30 F

Подводимая мощность при скорости 1410 Вт
Подводимая мощность при скорости 2460 Вт
Подводимая мощность при скорости 3670 Вт
Промышленная частота50 Hz
Номинальное напряжение3 x 400-415 V
Ток при частоте вращения 10.72 A
Ток при частоте вращения 20.84 A
Ток при скорости 31.55 A
Cos фи для скорости 10,82
Cos фи для скорости 20,79
Cos фи0,62
Класс защиты (IEC 34-5)44
Класс изоляции (IEC 85)H
Защита электродвигателяCONTACT
Тепловая защитавнутрен.

Монтаж UPSD 100-30 F

Диапазон температуры окружающей среды0 .. 40 °C
Макс. рабочее давление10 бар
Стандартный фланецDIN
Соединение трубDN 100
Допустимое давлениеPN 10
Монтажная длина450 мм

Устр-ва управл-ия UPSD 100-30 F

Релебез реле
Положение коробки выводов12H

Другое UPSD 100-30 F

Нетто вес93.5 кг
Полный вес105 кг
Объем упаковки0.2 м3
Маркировка энергоэфф-тиD

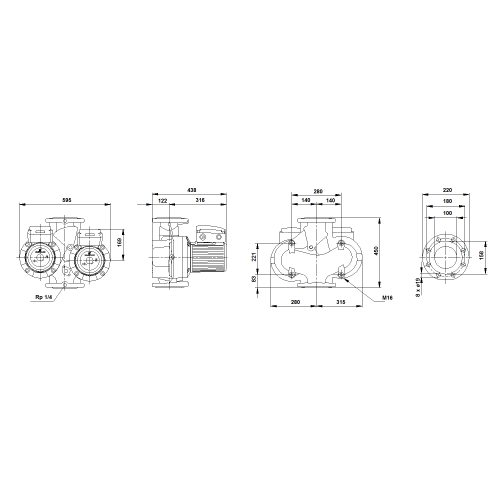

Габаритный чертеж UPSD 100-30 F

Габаритный чертеж насосов UPSD 100-30 F
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений UPSD 100-30 F

Схема подключений насосов UPSD 100-30 F
