Hydro Multi-E 3 CME10-3

Заказать

Данные каталога Hydro Multi-E 3 CME10-3

Наименование продукцииHYDRO MULTI-E 3 CME 10-3
Производственный номер91047454
EAN номер5710628563638

Описание Hydro Multi-E 3 CME10-3

HYDRO MULTI-E 3 CME 10-3

Станция GRUNDFOS Hydro Multi-E предназначена для транспортировки воды и повышения ее давления в системах водоснабжения жилых домов, отелей, промышленных зон, больниц, школ и т.д. Станция GRUNDFOS Hydro Multi-E состоит из 2 или 3 параллельно соединенных насосов CRE или CME, которые установлены на опорной раме и оснащены всеми необходимыми элементами для подключения к системе.

Данная установка поставляется с защитой от сухого хода.

Станция GRUNDFOS Hydro Multi-E прошла все необходимые испытания у производителя и готова к эксплуатации.

Монтаж станции осуществляется на общей опорной раме. Сторона всасывания с впускным коллектором и запорным клапаном. На стороне нагнетания установлены обратный и запорный клапаны, манометр, датчик давления, мембранный бак и выпускной коллектор. Станция Hydro Multi-E оснащена устройством включения/отключения питания и прерывателем цепи для каждого из насосов.

Основные данные Hydro Multi-E 3 CME10-3

Система с мин. расходом0 м3
Maкс. расход54 м3
Макс. гидростатический напор72.6 м
Наименование насосаCME 10-3
Количество насосов3

Изображение Hydro Multi-E 3 CME10-3

Изображение насосов Hydro Multi-E 3 CME10-3
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

Кривая характеристики Hydro Multi-E 3 CME10-3

Кривая характеристики насосов Hydro Multi-E 3 CME10-3

Жидкость Hydro Multi-E 3 CME10-3

Рабочая жидкостьВода
Диапазон температур жидкости0 .. 60 °C
Темпер. жидкости20 °C
Плотность998.2 кг/м3

Материалы Hydro Multi-E 3 CME10-3

Корпус насосаНержавеющая сталь
ТрубопроводНержавеющая сталь

Данные электрооборудования Hydro Multi-E 3 CME10-3

Класс энергоэфф-тиIE2
Мощность (Р2) основного насоса4 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 400 V
Способ запускаэлектрический
Номинальный ток24.3 A
Класс защиты (IEC 34-5)IP54

Монтаж Hydro Multi-E 3 CME10-3

Макс. рабочее давление10 бар
Максимальное давление в наружном водопроводеPN10 бар
Стандартный фланецDIN ISO 7/1
Впускной коллекторR 2 1/2
Выпускной коллекторR 2 1/2

Резервуар Hydro Multi-E 3 CME10-3

Объем напорного бака25 л
Диафрагменный бакда
Мембранный бакда

Другое Hydro Multi-E 3 CME10-3

Нетто вес175 кг
Полный вес195 кг
Объем упаковки0.815 м3
ТипорядИнтернац.

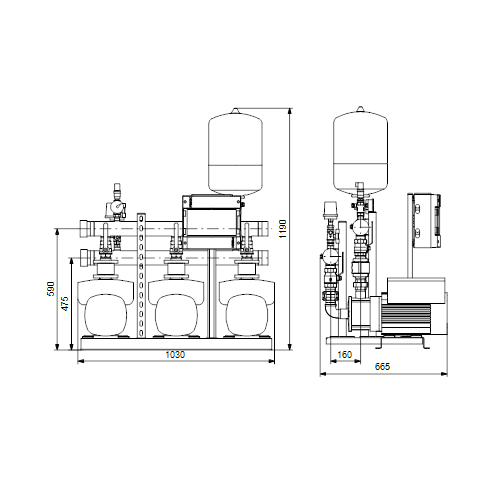

Габаритный чертеж Hydro Multi-E 3 CME10-3

Габаритный чертеж насосов Hydro Multi-E 3 CME10-3
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.
