Hydro Multi-E 3 CRE 10-09

Заказать

Данные каталога Hydro Multi-E 3 CRE 10-09

Наименование продуктаHYDRO MULTI-E 3 CRE10-09
Производственный номер98486840
EAN номер5711495955076

Описание Hydro Multi-E 3 CRE 10-09

HYDRO MULTI-E 3 CRE10-09

GRUNDFOS Hydro Multi-E booster sets are designed for the transfer and pressure boosting of clean water in waterworks, blocks of flats, hotels, industry, hospitals, schools, etc. GRUNDFOS Hydro Multi-E booster set consists of 2 to 4 CRE pumps coupled in parallel and mounted on a common base frame provided with all the necessary fittings.

Hydro Multi-E is mounted on a common base frame made of stainless steel (DIN W.-Nr. 1.4301). On the suction side are fitted a suction manifold (DIN W.-Nr. 1.4401 or DIN W.-Nr. 1.4571), a pressure switch and an isolating valve. On the discharge side of the pumps are fitted a non-return valve, an isolating valve, a pressure gauge, a pressure transmitter mounted on a drainable valve, a diaphragm tank and a stainless steel discharge manifold (DIN W.-Nr. 1.4401 or DIN W.-Nr. 1.4571). The Hydro Multi-E is fitted with an on/off-switch for the supply voltage.

The Hydro Multi-E is designed for maintaining a constant pressure regardless of flow changes and fluctuation.

The internal PI-controller regulates the number of running pumps and the speed of the pumps according to the required flow.

The system can be operated directly on the panel of any of the pumps or via Grundfos GO (available as accessory)

When delivered, the GRUNDFOS Hydro Multi-E booster set is factory tested and ready for operation.

Основные данные Hydro Multi-E 3 CRE 10-09

Система с мин. расходом1.21 м3
Maкс. расход47.1 м3
Макс. гидростатический напор133 м
Наименование насосаCRE10-09
Количество насосов3

Изображение Hydro Multi-E 3 CRE 10-09

Изображение насосов Hydro Multi-E 3 CRE 10-09
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

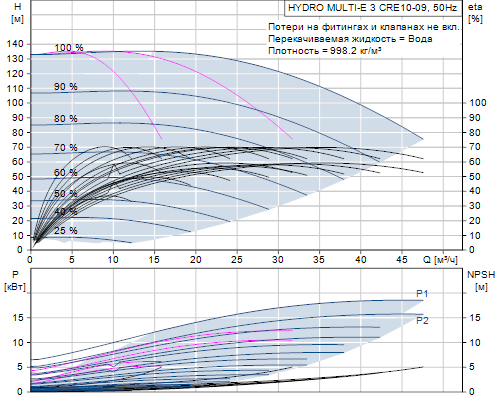

Кривая характеристики Hydro Multi-E 3 CRE 10-09

Кривая характеристики насосов Hydro Multi-E 3 CRE 10-09

Жидкость Hydro Multi-E 3 CRE 10-09

Рабочая жидкостьВода
Диапазон температур жидкости5 .. 60 °C
Темпер. жидкости20 °C
Плотность998.2 кг/м3

Материалы Hydro Multi-E 3 CRE 10-09

Корпус насосаЧугун
ТрубопроводНержавеющая сталь

Данные электрооборудования Hydro Multi-E 3 CRE 10-09

Класс энергоэфф-тиIE3
Мощность (Р2) основного насоса5.5 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 380/415 V
Способ запускаэлектрический
Номинальный ток29 A
Класс защиты (IEC 34-5)IP54

Монтаж Hydro Multi-E 3 CRE 10-09

Макс. рабочее давление16 бар
Максимальное давление в наружном водопроводеPN16 бар
Стандартный фланецDIN ISO 7/1
Впускной коллекторR 2 1/2
Выпускной коллекторR 2 1/2

Резервуар Hydro Multi-E 3 CRE 10-09

Объем напорного бака12 л
Мембранный бакда

Другое Hydro Multi-E 3 CRE 10-09

Нетто вес266 кг
Полный вес284 кг
ТипорядИнтернац.

Габаритный чертеж Hydro Multi-E 3 CRE 10-09

Габаритный чертеж насосов Hydro Multi-E 3 CRE 10-09
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений Hydro Multi-E 3 CRE 10-09

Схема подключений насосов Hydro Multi-E 3 CRE 10-09
