Hydro Solo-E CRE 1-7 HQQE

Заказать

Данные каталога Hydro Solo-E CRE 1-7 HQQE

Наименование продукцииHydro Solo-E CRE 1-7 HQQE
Производственный номер96467828
EAN номер5700394925273

Описание Hydro Solo-E CRE 1-7 HQQE

Hydro Solo-E CRE 1-7 HQQE

Grundfos Hydro Solo-E booster set with one pump is a combined unit consisting of one E-pump (CRE) fitted with isolating valve, non-return valve, discharge pipe, pressure transmitter, pressure gauge and diaphragm tank. Upon delivery the booster set is ready for operation.

The pump has the following characteristics: - Impellers and intermediate chambers are made of Нержавеющая сталь DIN W.-Nr. DIN W.-Nr. 1.4301. - Pump head and base are made of Чугун. - The shaft seal has assembly length according to DIN 24960. - Power transmission is via cast iron split coupling.

The pump is fitted with an IEC-flanged single-phase MGE motor with frequency converter and PI-controller integrated in the motor terminal box. No additional motor protection is required as both motor and electronics are protected by integrated overload and temperature protection.

External sensor can be connected if controlled pump operation based on for example flow, differential pressure or temperature is required.

A control panel enables setting of required setpoint as well as setting of pump to MIN or MAX operation or to STOP. The control panel has indicator lights for "Operation" and "Fault".

Communication with the pump is possible by means of Grundfos R100 Remote Control enabling further settings as well as reading out of a number of parameters such as "Actual value", "Speed", "Power input" and total "Power consumption".

The terminal box holds terminals for the connection of: - Pump start/stop (potential-free contact), - external remote setpoint setting via analog signal, 0 - 10 V, 0(4) - 20 mA, - 10 V voltage supply for setpoint potentiometer, Imax = 5 mA, - pressure sensor factory-fitted. - input for forced control to MIN, MAX, External fault or Flowswitch (potential-free contact), - potential-free fault signal relay with changeover contact, reporting Fault, Operation or Ready, - RS485 GENIbus.

Основные данные Hydro Solo-E CRE 1-7 HQQE

Частота вращения2757 об/м
Номинальная подача1.8 м3
Номинальный напор31.6 м
Рабочие колеса7
Уплотнение валаHQQE
Макс. рабочее давление10 бар
Номер насоса96518197
Ступени7

Изображение Hydro Solo-E CRE 1-7 HQQE

Изображение насосов Hydro Solo-E CRE 1-7 HQQE
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

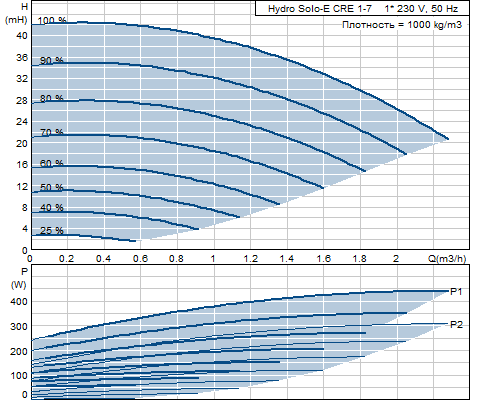

Кривая характеристики Hydro Solo-E CRE 1-7 HQQE

Кривая характеристики насосов Hydro Solo-E CRE 1-7 HQQE

Жидкость Hydro Solo-E CRE 1-7 HQQE

Диапазон температур жидкости0 .. 70 °C

Материалы Hydro Solo-E CRE 1-7 HQQE

Корпус насосаЧугун
EN-JL1030
ASTM A48-30 B
Рабочее колесоНержавеющая сталь
DIN W.-Nr. 1.4301
AISI 304

Данные электрооборудования Hydro Solo-E CRE 1-7 HQQE

Тип электродвигателя71A
Номинальная мощность - P20.37 кВт
Промышленная частота50 Hz
Номинальное напряжение1 x 200-240 V
Номинальный ток3,00-2,50 A
Cos фи - характеристика мощности0,96
Номинальная скорость360-2840 об/м
Класс защиты (IEC 34-5)55
Класс изоляции (IEC 85)F
Защита электродвигателяPTC
Номер электродвигателя85755102

Характеристика двигателя Hydro Solo-E CRE 1-7 HQQE

Характеристика двигателя насосов Hydro Solo-E CRE 1-7 HQQE

Монтаж Hydro Solo-E CRE 1-7 HQQE

Максимальная температура окружающей среды40 °C
Макс. рабочее давление10 бар
Вход насосаRp 1 1/4
Выход насосаRp 1 1/4
Размер фланца электродвигателяFT85

Устр-ва управл-ия Hydro Solo-E CRE 1-7 HQQE

Тип управленияME

Резервуар Hydro Solo-E CRE 1-7 HQQE

Объем напорного бака8 л

Другое Hydro Solo-E CRE 1-7 HQQE

Нетто вес39 кг
Полный вес42 кг
Объем упаковки0.6 м3
ТипорядИнтернац.
№ структурного файла96059460

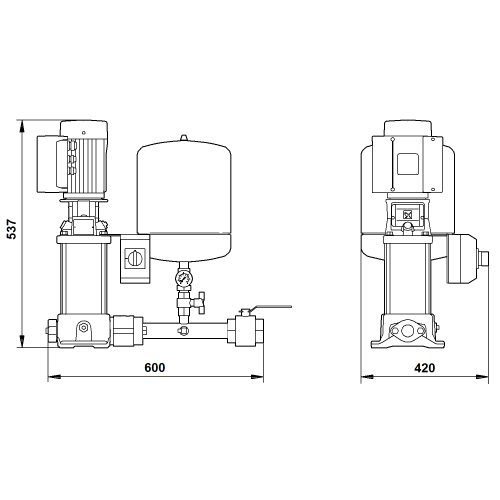

Габаритный чертеж Hydro Solo-E CRE 1-7 HQQE

Габаритный чертеж насосов Hydro Solo-E CRE 1-7 HQQE
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений Hydro Solo-E CRE 1-7 HQQE

Схема подключений насосов Hydro Solo-E CRE 1-7 HQQE
