Hydro Solo E CRE 3-4 HQQE

Заказать

Данные каталога Hydro Solo E CRE 3-4 HQQE

Наименование продуктаHydro Solo E CRE 3-4 HQQE
Производственный номер98453542
EAN номер5711495309244

Описание Hydro Solo E CRE 3-4 HQQE

Hydro Solo E CRE 3-4 HQQE

Grundfos Hydro Solo-E booster set with one pump is a combined unit consisting of one E-pump (CRE) fitted with isolating valve, non-return valve, discharge pipe, pressure transmitter, pressure gauge and diaphragm tank. Upon delivery the booster set is ready for operation.

The pump has the following characteristics: - Impellers and intermediate chambers are made of Stainless steel DIN W.-Nr. DIN W.-Nr. 1.4301. - Pump head and base are made of Cast iron. - The shaft seal has assembly length according to EN 12756. - Power transmission is via cast iron split coupling.

The pump is fitted with an IEC-flanged three-phase MGE motor with frequency converter and PI-controller integrated in the motor terminal box. No additional motor protection is required as both motor and electronics are protected by integrated overload and temperature protection.

A control panel enables setting of required setpoint as well as setting of pump to MIN or MAX operation or to STOP. The control panel has indicator lights for "Operation" and "Fault".

Communication with the pump is possible by means of Grundfos R100 Remote Control enabling further settings as well as reading out of a number of parameters such as "Actual value", "Speed", "Power input" and total "Power consumption".

The pump terminal box holds terminals for the connection of: - Pump start/stop (potential-free contact), - external remote setpoint setting via analog signal, 0 - 5 V, 0 - 10 V, 0(4) - 20 mA, - 5 V voltage supply for setpoint potentiometer, Imax = 5 mA, - sensor, 0 - 5 V, 0 - 10 V, 0(4) - 20 mA, - 24 V voltage supply for sensor, Imax = 40 mA, - input for forced control to MIN or MAX (potential-free contact), - potential-free fault signal relay with changeover contact, reporting Fault, Operation or Ready, - RS485 GENIbus.

Основные данные Hydro Solo E CRE 3-4 HQQE

Частота вращения3380 об/м
Номинальная подача3.5 м3
Номинальный напор26.7 м
Рабочие колеса4
Уплотнение валаHQQE
Номер насоса98389999
Ступени4

Изображение Hydro Solo E CRE 3-4 HQQE

Изображение насосов Hydro Solo E CRE 3-4 HQQE
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

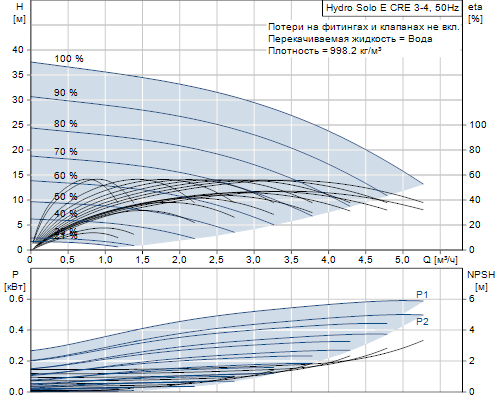

Кривая характеристики Hydro Solo E CRE 3-4 HQQE

Кривая характеристики насосов Hydro Solo E CRE 3-4 HQQE

Жидкость Hydro Solo E CRE 3-4 HQQE

Рабочая жидкостьВода
Диапазон температур жидкости0 .. 70 °C
Темпер. жидкости20 °C
Плотность998.2 кг/м3

Материалы Hydro Solo E CRE 3-4 HQQE

Корпус насосаЧугун
EN-JL1030
ASTM A48-30 B
Рабочее колесоНержавеющая сталь
DIN W.-Nr. 1.4301
AISI 304

Данные электрооборудования Hydro Solo E CRE 3-4 HQQE

Тип электродвигателя71A
Номинальная мощность - P20.55 кВт
Промышленная частота50 Hz
Номинальное напряжение1 x 200-240 V
Номинальный ток3,40-2,90 A
Cos фи - характеристика мощности0,98
Номинальная скорость360-4000 об/м
Класс защиты (IEC 34-5)IP55
Класс изоляции (IEC 85)F
Защита электродвигателяДа
Номер электродвигателя98248247

Характеристика двигателя Hydro Solo E CRE 3-4 HQQE

Характеристика двигателя насосов Hydro Solo E CRE 3-4 HQQE

Монтаж Hydro Solo E CRE 3-4 HQQE

Максимальная температура окружающей среды50 °C
Макс. рабочее давление10 бар
Стандартный фланецовальный
Вход насосаRp 1
Выход насосаRp 1
Допустимое давление10
Размер фланца электродвигателяFT85

Устр-ва управл-ия Hydro Solo E CRE 3-4 HQQE

Control typeME

Резервуар Hydro Solo E CRE 3-4 HQQE

Объем напорного бака33 л

Другое Hydro Solo E CRE 3-4 HQQE

Нетто вес41 кг
Полный вес38 кг
Объем упаковки0.6 м3
ТипорядИнтернац.
№ структурного файла98498682

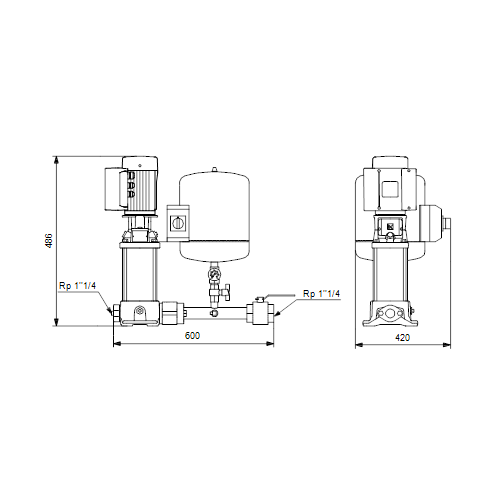

Габаритный чертеж Hydro Solo E CRE 3-4 HQQE

Габаритный чертеж насосов Hydro Solo E CRE 3-4 HQQE
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

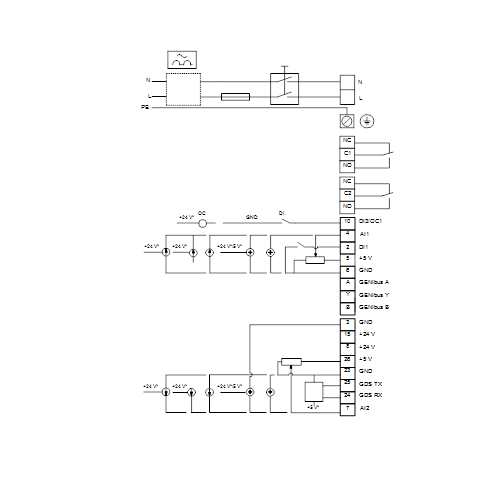

Схема подключений Hydro Solo E CRE 3-4 HQQE

Схема подключений насосов Hydro Solo E CRE 3-4 HQQE
