Hydro Solo E CRE 10-5 HQQE

Заказать

Данные каталога Hydro Solo E CRE 10-5 HQQE

Наименование продуктаHydro Solo E CRE 10-5 HQQE
Производственный номер98453521
EAN номер5711495309404

Описание Hydro Solo E CRE 10-5 HQQE

Hydro Solo E CRE 10-5 HQQE

Grundfos Hydro Solo-E booster set with one pump is a combined unit consisting of one E-pump (CRE) fitted with isolating valve, non-return valve, discharge pipe, pressure transmitter, pressure gauge and diaphragm tank. Upon delivery the booster set is ready for operation.

The pump has the following characteristics: - Impellers and intermediate chambers are made of Stainless steel DIN W.-Nr. DIN W.-Nr. 1.4301. - Pump head and base are made of Cast iron. - The shaft seal has assembly length according to EN 12756. - Power transmission is via cast iron split coupling.

The pump is fitted with an IEC-flanged three-phase MGE motor with frequency converter and PI-controller integrated in the motor terminal box. No additional motor protection is required as both motor and electronics are protected by integrated overload and temperature protection.

A control panel enables setting of required setpoint as well as setting of pump to MIN or MAX operation or to STOP. The control panel has indicator lights for "Operation" and "Fault".

Communication with the pump is possible by means of Grundfos R100 Remote Control enabling further settings as well as reading out of a number of parameters such as "Actual value", "Speed", "Power input" and total "Power consumption".

The pump terminal box holds terminals for the connection of: - Pump start/stop (potential-free contact), - external remote setpoint setting via analog signal, 0 - 5 V, 0 - 10 V, 0(4) - 20 mA, - 5 V voltage supply for setpoint potentiometer, Imax = 5 mA, - sensor, 0 - 5 V, 0 - 10 V, 0(4) - 20 mA, - 24 V voltage supply for sensor, Imax = 40 mA, - input for forced control to MIN or MAX (potential-free contact), - potential-free fault signal relay with changeover contact, reporting Fault, Operation or Ready, - RS485 GENIbus.

Основные данные Hydro Solo E CRE 10-5 HQQE

Частота вращения3514 об/м
Рабочие колеса05
Уплотнение валаHQQE
Номер насоса96514373
Ступени5

Изображение Hydro Solo E CRE 10-5 HQQE

Изображение насосов Hydro Solo E CRE 10-5 HQQE
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

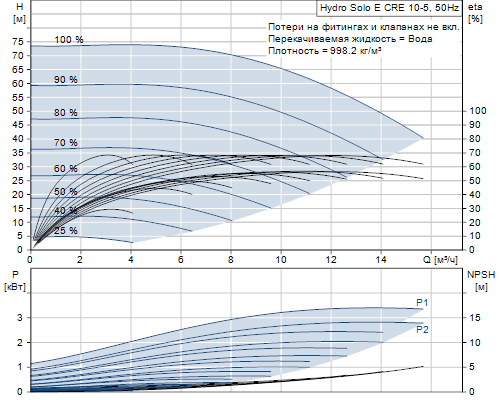

Кривая характеристики Hydro Solo E CRE 10-5 HQQE

Кривая характеристики насосов Hydro Solo E CRE 10-5 HQQE

Жидкость Hydro Solo E CRE 10-5 HQQE

Рабочая жидкостьВода
Диапазон температур жидкости0 .. 70 °C
Темпер. жидкости20 °C
Плотность998.2 кг/м3

Материалы Hydro Solo E CRE 10-5 HQQE

Корпус насосаЧугун
EN-JL1030
ASTM A48-30 B
Рабочее колесоНержавеющая сталь
DIN W.-Nr. 1.4301
AISI 304

Данные электрооборудования Hydro Solo E CRE 10-5 HQQE

Тип электродвигателя100LC
Номинальная мощность - P23 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 380-480 V
Номинальный ток6,20-5,00 A
Cos фи - характеристика мощности0,94-0,92
Номинальная скорость360-3490 об/м
Класс защиты (IEC 34-5)IP55
Класс изоляции (IEC 85)F
Защита электродвигателяB
Номер электродвигателя85900904

Характеристика двигателя Hydro Solo E CRE 10-5 HQQE

Характеристика двигателя насосов Hydro Solo E CRE 10-5 HQQE

Монтаж Hydro Solo E CRE 10-5 HQQE

Максимальная температура окружающей среды40 °C
Макс. рабочее давление10 бар
Стандартный фланецовальный
Вход насосаRp 1 1/2
Выход насосаRp 1 1/2
Допустимое давление10
Размер фланца электродвигателяFT130

Устр-ва управл-ия Hydro Solo E CRE 10-5 HQQE

Control typeME

Резервуар Hydro Solo E CRE 10-5 HQQE

Объем напорного бака33 л

Другое Hydro Solo E CRE 10-5 HQQE

Нетто вес86 кг
Полный вес83 кг
Объем упаковки0.6 м3
ТипорядИнтернац.
№ структурного файла97845088

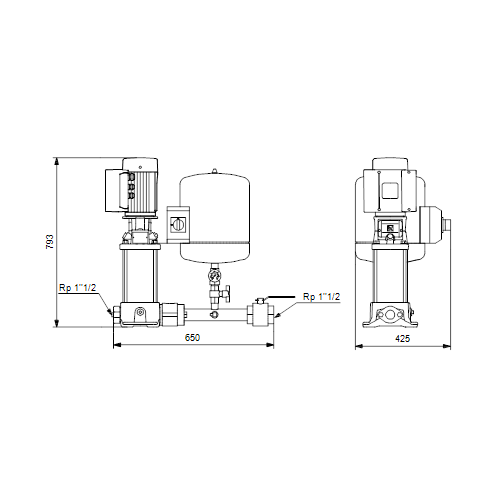

Габаритный чертеж Hydro Solo E CRE 10-5 HQQE

Габаритный чертеж насосов Hydro Solo E CRE 10-5 HQQE
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений Hydro Solo E CRE 10-5 HQQE

Схема подключений насосов Hydro Solo E CRE 10-5 HQQE
