Hydro Solo-E CRE 15-3 HQQE

Заказать

Данные каталога Hydro Solo-E CRE 15-3 HQQE

Наименование продукцииHydro Solo-E CRE 15-3 HQQE
Производственный номер96513878
EAN номер5700396657103

Описание Hydro Solo-E CRE 15-3 HQQE

Hydro Solo-E CRE 15-3 HQQE

Grundfos Hydro Solo-E booster set with one pump is a combined unit consisting of one E-pump (CRE) fitted with isolating valve, non-return valve, discharge pipe, pressure transmitter, pressure gauge and diaphragm tank. Upon delivery the booster set is ready for operation.

The pump has the following characteristics: - Impellers and intermediate chambers are made of Нержавеющая сталь DIN W.-Nr. DIN W.-Nr. 1.4301. - Pump head and base are made of Чугун. - The shaft seal has assembly length according to DIN 24960. - Power transmission is via cast iron split coupling.

The pump is fitted with an IEC-flanged three-phase MGE motor with frequency converter and PI-controller integrated in the motor terminal box. No additional motor protection is required as both motor and electronics are protected by integrated overload and temperature protection.

External sensor can be connected if controlled pump operation based on for example flow, differential pressure or temperature is required.

A control panel enables setting of required setpoint as well as setting of pump to MIN or MAX operation or to STOP. The control panel has indicator lights for "Operation" and "Fault".

Communication with the pump is possible by means of Grundfos R100 Remote Control enabling further settings as well as reading out of a number of parameters such as "Actual value", "Speed", "Power input" and total "Power consumption".

The terminal box holds terminals for the

Основные данные Hydro Solo-E CRE 15-3 HQQE

Частота вращения2902 об/м
Рабочие колеса03
Уплотнение валаHQQE
Макс. рабочее давление10 бар
Номер насоса96512708
Ступени03

Изображение Hydro Solo-E CRE 15-3 HQQE

Изображение насосов Hydro Solo-E CRE 15-3 HQQE
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

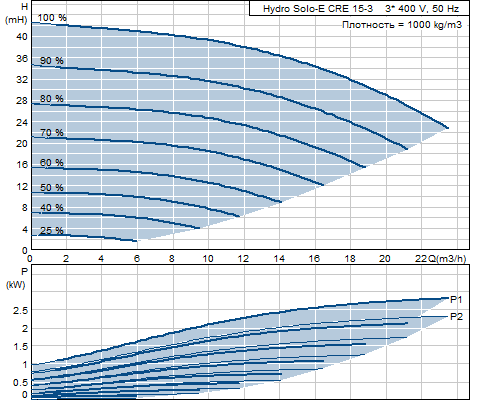

Кривая характеристики Hydro Solo-E CRE 15-3 HQQE

Кривая характеристики насосов Hydro Solo-E CRE 15-3 HQQE

Жидкость Hydro Solo-E CRE 15-3 HQQE

Диапазон температур жидкости0 .. 70 °C

Материалы Hydro Solo-E CRE 15-3 HQQE

Корпус насосаЧугун
EN-JL1030
ASTM A48-30 B
Рабочее колесоНержавеющая сталь
DIN W.-Nr. 1.4301
AISI 304

Данные электрооборудования Hydro Solo-E CRE 15-3 HQQE

Тип электродвигателя100LC
Номинальная мощность - P23 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 380-480 V
Номинальный ток6,20-5,00 A
Cos фи - характеристика мощности0,94-0,92
Номинальная скорость360-3490 об/м
Класс защиты (IEC 34-5)55
Класс изоляции (IEC 85)F
Защита электродвигателяB
Номер электродвигателя85755810

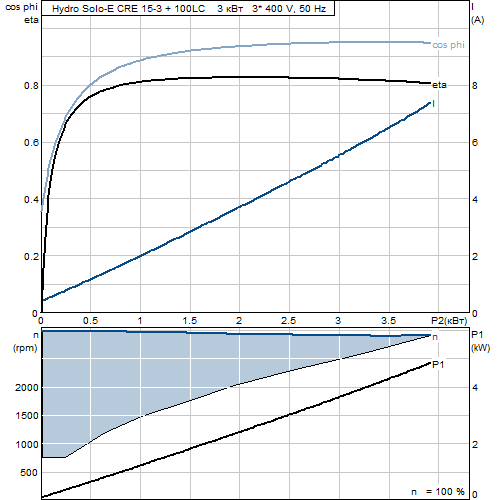

Характеристика двигателя Hydro Solo-E CRE 15-3 HQQE

Характеристика двигателя насосов Hydro Solo-E CRE 15-3 HQQE

Монтаж Hydro Solo-E CRE 15-3 HQQE

Максимальная температура окружающей среды40 °C
Макс. рабочее давление10 бар
Вход насосаDN 50
Выход насосаRp 2
Размер фланца электродвигателяFT130

Устр-ва управл-ия Hydro Solo-E CRE 15-3 HQQE

Тип управленияME

Резервуар Hydro Solo-E CRE 15-3 HQQE

Объем напорного бака33 л

Другое Hydro Solo-E CRE 15-3 HQQE

Нетто вес96 кг
Полный вес99 кг
Объем упаковки0.6 м3
ТипорядИнтернац.
№ структурного файла96115806

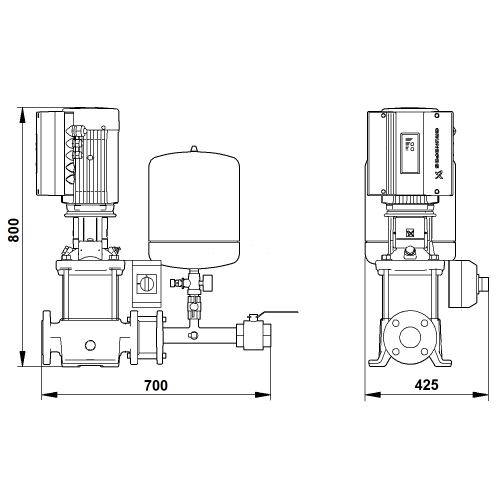

Габаритный чертеж Hydro Solo-E CRE 15-3 HQQE

Габаритный чертеж насосов Hydro Solo-E CRE 15-3 HQQE
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений Hydro Solo-E CRE 15-3 HQQE

Схема подключений насосов Hydro Solo-E CRE 15-3 HQQE
