CHIU 4-30 A-W-G-E

Заказать

Данные каталога CHIU 4-30 A-W-G-E

Наименование продукцииCHIU 4-30 A-W-G-E
Производственный номер4J002103
EAN номер5700393868236

Описание CHIU 4-30 A-W-G-E

CHIU 4-30 A-W-G-E

CHIU с нормальным всасыванием,горизонтальный, многоступенчатый,центробежный насос, смонтированный на плите-основании. Насос с "мокрым ротором". CHIU открывает широкие возможности для перекачивания, циркуляции и повышения давления "маловязких индустриальных жидкостей". Насос практически бесшумен.

Основные данные CHIU 4-30 A-W-G-E

Номинальная подача4.5 м3
Номинальный напор21 м
Макс. гидростатический напор29 м
Макс. рабочее давление10 бар
Исполнение насосаA
МодельB

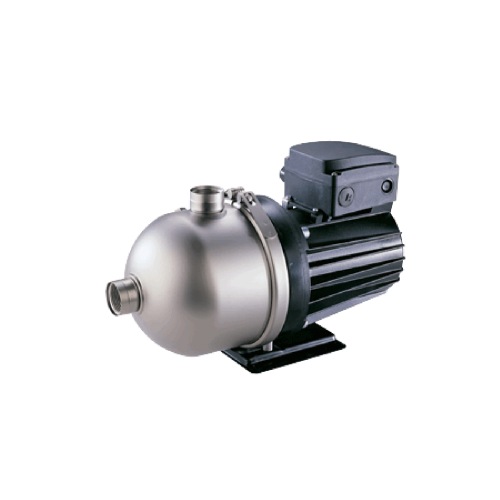

Изображение CHIU 4-30 A-W-G-E

Изображение насосов CHIU 4-30 A-W-G-E
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

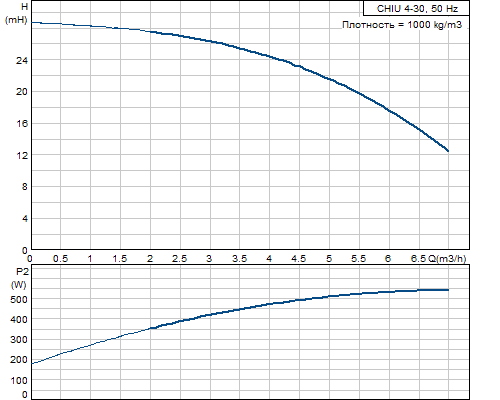

Кривая характеристики CHIU 4-30 A-W-G-E

Кривая характеристики насосов CHIU 4-30 A-W-G-E

Жидкость CHIU 4-30 A-W-G-E

Минимальная температура жидкости-15 °C

Материалы CHIU 4-30 A-W-G-E

Корпус насосаНержавеющая сталь
DIN W.-Nr. 1.4401
AISI 316
Рабочее колесоНержавеющая сталь
DIN W.-Nr. 1.4401
AISI 316
Код материалаG
Код резиныE

Данные электрооборудования CHIU 4-30 A-W-G-E

Подводимая мощность - P1970 Вт
P2525 Вт
Промышленная частота50 Hz
Номинальное напряжение1 x 220-240 V
Номинальный ток4.2 A
Класс защиты (IEC 34-5)44
Класс изоляции (IEC 85)H
Защита электродвигателяCONTACT
Тепловая защитавнешн.

Монтаж CHIU 4-30 A-W-G-E

Диапазон температуры окружающей среды-15 .. 40 °C
Макс. рабочее давление10 бар
Код соединенияW
Соединение трубRp 1/4 / G 1 1/4

Другое CHIU 4-30 A-W-G-E

Нетто вес20.6 кг
Полный вес22.5 кг
Объем упаковки0.054 м3

Габаритный чертеж CHIU 4-30 A-W-G-E

Габаритный чертеж насосов CHIU 4-30 A-W-G-E
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений CHIU 4-30 A-W-G-E

Схема подключений насосов CHIU 4-30 A-W-G-E
