Данные каталога CM1-8 A-R-I-E-AQQE

Наименование продукцииCM1-8 A-R-I-E-AQQE A-R-I-E AQQE
Производственный номер96976902
EAN номер5700315170386

Описание CM1-8 A-R-I-E-AQQE

CM1-8 A-R-I-E-AQQE

Насос CM представляет собой компактный горизонтальный многоступенчатый центробежный насос с: 3-фазным, 220-240D/380-415Y V, 50 Hz, монтируемым на лапах электродвигателем. Насос с осевым всасывающим каналом и радиальным выпускным каналом, включая торцевое уплотнение вала особой конструкции в исполнении AQQE. Вал, рабочие колёса, камеры и пробки заливочных отверстий выполнены из нержавеющей стали. Всасывающий и нагнетательный трубопроводы изготовлены из Нержавеющая сталь.

Насос CM может быть также в исполнении CME, если к двигателю подключить устройство CUE. Более подробно смотрите информацию о CUE в Win/WebCAPS.

Основные данные CM1-8 A-R-I-E-AQQE

Частота вращения2900 об/м
Номинальная подача1.7 м3
Номинальный напор48.3 м
Рабочие колеса8
Уплотнение валаAQQE
Макс. рабочее давление10 бар
Данные на паспортной табличкеCE,WRAS,ACS
Исполнение насосаA
МодельA

Изображение CM1-8 A-R-I-E-AQQE

Изображение насосов CM1-8 A-R-I-E-AQQE
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

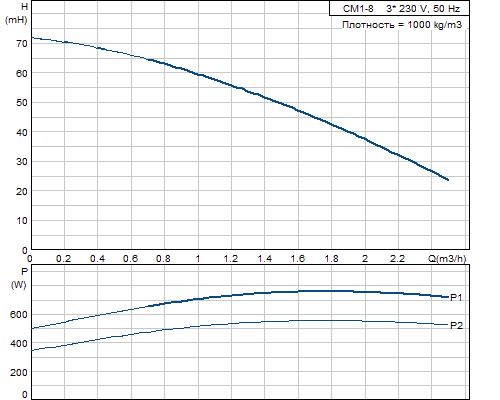

Кривая характеристики CM1-8 A-R-I-E-AQQE

Кривая характеристики насосов CM1-8 A-R-I-E-AQQE

Жидкость CM1-8 A-R-I-E-AQQE

Диапазон температур жидкости-20 .. 120 °C

Материалы CM1-8 A-R-I-E-AQQE

Корпус насосаНержавеющая сталь
DIN W.-Nr. 1.4301
AISI 304
Рабочее колесоНержавеющая сталь
DIN W.-Nr. 1.4301
AISI 304
Код материалаI
РезинаEPDM
Код резиныE

Данные электрооборудования CM1-8 A-R-I-E-AQQE

Номинальная мощность - P20.65 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 220-240D/380-415Y V
Показатель уровня обслуживания1
Номинальный ток2,8-3,1/1,6-1,8 A
Номинальная скорость2770-2820 об/м
Класс защиты (IEC 34-5)55
Класс изоляции (IEC 85)F
Защита электродвигателяНЕТ

Характеристика двигателя CM1-8 A-R-I-E-AQQE

Характеристика двигателя насосов CM1-8 A-R-I-E-AQQE

Монтаж CM1-8 A-R-I-E-AQQE

Максимальная температура окружающей среды55 °C
Макс. рабочее давление10 бар
Макс. давление при заданной темп-ре10 бар / 120 °C
Стандартный фланецWHITWORTH THREAD RP
Код соединенияR
Вход насосаRp 1
Выход насосаRp 1

Другое CM1-8 A-R-I-E-AQQE

Нетто вес14.4 кг
Полный вес16.8 кг

Габаритный чертеж CM1-8 A-R-I-E-AQQE

Габаритный чертеж насосов CM1-8 A-R-I-E-AQQE
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений CM1-8 A-R-I-E-AQQE

Схема подключений насосов CM1-8 A-R-I-E-AQQE
