CM3-3 A-R-G-V-AQQV

Заказать

Данные каталога CM3-3 A-R-G-V-AQQV

Наименование продукцииCM3-3 A-R-G-V-AQQV A-R-G-V AQQV
Производственный номер96806879
EAN номер5700310918266

Описание CM3-3 A-R-G-V-AQQV

CM3-3 A-R-G-V-AQQV

Насос CM представляет собой компактный горизонтальный многоступенчатый центробежный насос с: 1-фазным, 220-240 V, 50 Hz, монтируемым на лапах электродвигателем. Насос с осевым всасывающим каналом и радиальным выпускным каналом, включая торцевое уплотнение вала особой конструкции в исполнении AQQV. Вал, рабочие колёса, камеры и пробки заливочных отверстий выполнены из нержавеющей стали. Всасывающий и нагнетательный трубопроводы изготовлены из Нержавеющая сталь.

Насос CM может быть также в исполнении CME, если к двигателю подключить устройство CUE. Более подробно смотрите информацию о CUE в Win/WebCAPS.

Основные данные CM3-3 A-R-G-V-AQQV

Частота вращения2900 об/м
Номинальная подача3.1 м3
Номинальный напор20.3 м
Рабочие колеса3
Уплотнение валаAQQV
Макс. рабочее давление16 бар
Данные на паспортной табличкеCE,WRAS,ACS
Исполнение насосаA
МодельA

Изображение CM3-3 A-R-G-V-AQQV

Изображение насосов CM3-3 A-R-G-V-AQQV
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

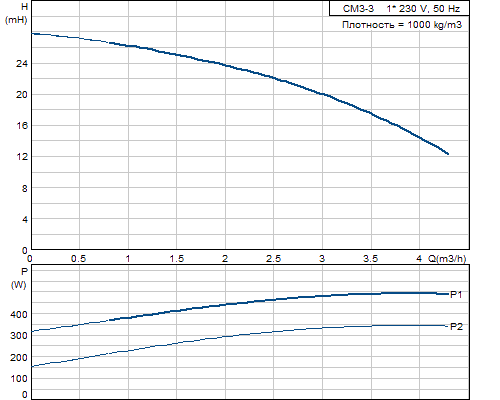

Кривая характеристики CM3-3 A-R-G-V-AQQV

Кривая характеристики насосов CM3-3 A-R-G-V-AQQV

Жидкость CM3-3 A-R-G-V-AQQV

Диапазон температур жидкости-20 .. 90 °C

Материалы CM3-3 A-R-G-V-AQQV

Корпус насосаНержавеющая сталь
DIN W.-Nr. 1.4401
AISI 316
Рабочее колесоНержавеющая сталь
DIN W.-Nr. 1.4401
AISI 316
Код материалаG
РезинаFKM
Код резиныV

Данные электрооборудования CM3-3 A-R-G-V-AQQV

Номинальная мощность - P20.5 кВт
Промышленная частота50 Hz
Номинальное напряжение1 x 220-240 V
Показатель уровня обслуживания1
Номинальный ток3,1-2,8 A
Номинальная скорость2730-2740 об/м
Класс защиты (IEC 34-5)55
Класс изоляции (IEC 85)F
Защита электродвигателяTP211

Характеристика двигателя CM3-3 A-R-G-V-AQQV

Характеристика двигателя насосов CM3-3 A-R-G-V-AQQV

Монтаж CM3-3 A-R-G-V-AQQV

Максимальная температура окружающей среды55 °C
Макс. рабочее давление16 бар
Макс. давление при заданной темп-ре16 бар / 90 °C
Стандартный фланецWHITWORTH THREAD RP
Код соединенияR
Вход насосаRp 1
Выход насосаRp 1

Другое CM3-3 A-R-G-V-AQQV

Нетто вес12.4 кг
Полный вес14.9 кг

Габаритный чертеж CM3-3 A-R-G-V-AQQV

Габаритный чертеж насосов CM3-3 A-R-G-V-AQQV
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

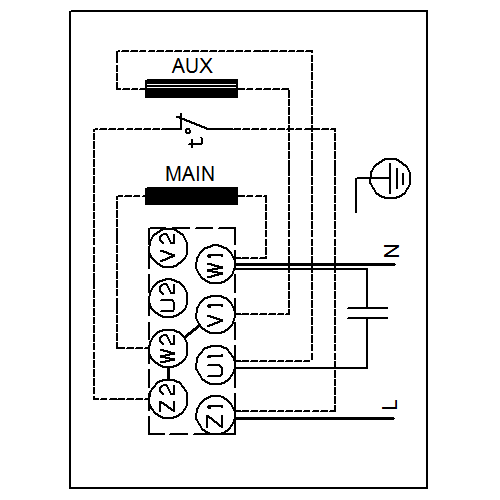

Схема подключений CM3-3 A-R-G-V-AQQV

Схема подключений насосов CM3-3 A-R-G-V-AQQV
