CM3-5 A-R-I-E-AQQE

Заказать

Данные каталога CM3-5 A-R-I-E-AQQE

Наименование продукцииCM3-5 A-R-I-E-AQQE A-R-I-E AQQE
Производственный номер96961051
EAN номер5700314824129
Наименование продукцииCM3-5 A-R-I-E-AQQE

Описание CM3-5 A-R-I-E-AQQE

CM3-5 A-R-I-E-AQQE

Компактный, надежный, горизонтальный, многоступенчатый, центробежный насос с односторонним всасыванием с осевым всасывающим и радиальным выпускным патрубком. Материалы насоса, контактирующие с жидкостью, выполнены из нержавеющей стали. Механическим уплотнением вала является специально спроектированное, несбалансированное кольцевое уплотнение. Соединение с трубопроводами выполняется через внутреннюю трубную резьбу Витворта, Rp (ISO 7/1). Насос оборудован 1-фазным, монтируемым на опорных лапах, асинхронным электродвигателем с вентиляторным охлаждением.

Основные данные CM3-5 A-R-I-E-AQQE

Частота вращения2900 об/м
Номинальная подача3.1 м3
Номинальный напор34.5 м
Рабочие колеса5
Уплотнение валаAQQE
Макс. рабочее давление10 бар
Данные на паспортной табличкеCE,WRAS,ACS
Исполнение насосаA
МодельA
Номинальная подача3.1 м3
Данные на фирменной табличкеCE,WRAS,ACS,TR
Допуск на рабочие хар-киISO 9906:1999 Annex A

Изображение CM3-5 A-R-I-E-AQQE

Изображение насосов CM3-5 A-R-I-E-AQQE
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

Кривая характеристики CM3-5 A-R-I-E-AQQE

Кривая характеристики насосов CM3-5 A-R-I-E-AQQE

Жидкость CM3-5 A-R-I-E-AQQE

Рабочая жидкостьВода
Диапазон температур жидкости-20 .. 120 °C
Темпер. жидкости20 °C
Плотность998.2 кг/м3

Материалы CM3-5 A-R-I-E-AQQE

Корпус насосаНержавеющая сталь
DIN W.-Nr. 1.4301
AISI 304
Рабочее колесоНержавеющая сталь
DIN W.-Nr. 1.4301
AISI 304
Код материалаI
РезинаEPDM
Код резиныE

Данные электрооборудования CM3-5 A-R-I-E-AQQE

Номинальная мощность - P20.5 кВт
Промышленная частота50 Hz
Номинальное напряжение1 x 220-240 V
Показатель уровня обслуживания1
Номинальный ток3,1-2,8 A
Номинальная скорость2730-2740 об/м
Класс защиты (IEC 34-5)55
Класс изоляции (IEC 85)F
Защита электродвигателяTP211
Тип электродвигателя71B
Класс защиты (IEC 34-5)IP55

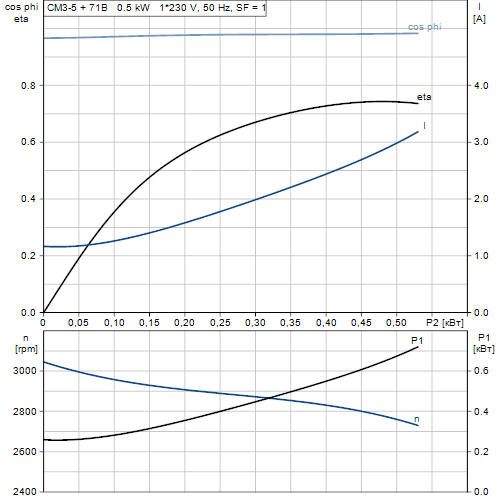

Характеристика двигателя CM3-5 A-R-I-E-AQQE

Характеристика двигателя насосов CM3-5 A-R-I-E-AQQE

Монтаж CM3-5 A-R-I-E-AQQE

Максимальная температура окружающей среды55 °C
Макс. рабочее давление10 бар
Макс. давление при заданной темп-ре10 бар / 120 °C
Стандартный фланецБЕЗ РЕЗЬБЫ RP
Код соединенияR
Вход насосаRp 1
Выход насосаRp 1

Другое CM3-5 A-R-I-E-AQQE

Мин.показ.эффективн, MEI ≥0,7
Нетто вес13.1 кг
Полный вес15.6 кг

Габаритный чертеж CM3-5 A-R-I-E-AQQE

Габаритный чертеж насосов CM3-5 A-R-I-E-AQQE
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений CM3-5 A-R-I-E-AQQE

Схема подключений насосов CM3-5 A-R-I-E-AQQE
