Данные каталога CM5-7 A-R-A-V-AVBV

Наименование продукцииCM5-7 A-R-A-V-AVBV A-R-A-V AVBV
Производственный номер97516541
EAN номер5700317301443

Описание CM5-7 A-R-A-V-AVBV

CM5-7 A-R-A-V-AVBV

Насос CM представляет собой компактный горизонтальный многоступенчатый центробежный насос с: 3-фазным, 220-240D/380-415Y V, 50 Hz, монтируемым на лапах электродвигателем. Насос с осевым всасывающим каналом и радиальным выпускным каналом, включая торцевое уплотнение вала особой конструкции в исполнении AVBV. Вал, рабочие колёса, камеры и пробки заливочных отверстий выполнены из нержавеющей стали. Всасывающий и нагнетательный трубопроводы изготовлены из Чугун.

Насос CM может быть также в исполнении CME, если к двигателю подключить устройство CUE. Более подробно смотрите информацию о CUE в Win/WebCAPS.

Основные данные CM5-7 A-R-A-V-AVBV

Частота вращения2900 об/м
Номинальная подача4.7 м3
Номинальный напор54.5 м
Рабочие колеса7
Уплотнение валаAVBV
Макс. рабочее давление10 бар
Данные на паспортной табличкеCE,WRAS,ACS
Исполнение насосаA
МодельA

Изображение CM5-7 A-R-A-V-AVBV

Изображение насосов CM5-7 A-R-A-V-AVBV
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

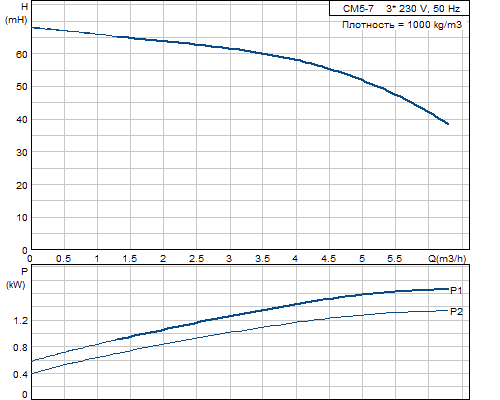

Кривая характеристики CM5-7 A-R-A-V-AVBV

Кривая характеристики насосов CM5-7 A-R-A-V-AVBV

Жидкость CM5-7 A-R-A-V-AVBV

Диапазон температур жидкости-20 .. 40 °C

Материалы CM5-7 A-R-A-V-AVBV

Корпус насосаЧугун
EN-JL1030
AISI 30 B
Рабочее колесоНержавеющая сталь
DIN W.-Nr. 1.4301
AISI 304
Код материалаA
РезинаFKM
Код резиныV

Данные электрооборудования CM5-7 A-R-A-V-AVBV

Номинальная мощность - P21.58 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 220-240D/380-415Y V
Показатель уровня обслуживания1
Номинальный ток5,6-5,9/3,1-3,4 A
Номинальная скорость2840-2880 об/м
Класс защиты (IEC 34-5)55
Класс изоляции (IEC 85)F
Защита электродвигателяНЕТ

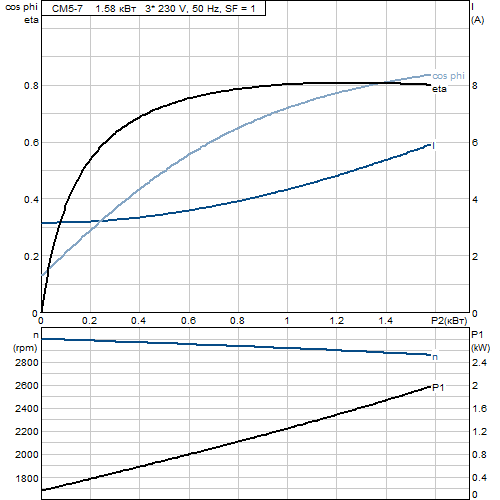

Характеристика двигателя CM5-7 A-R-A-V-AVBV

Характеристика двигателя насосов CM5-7 A-R-A-V-AVBV

Монтаж CM5-7 A-R-A-V-AVBV

Максимальная температура окружающей среды55 °C
Макс. рабочее давление10 бар
Макс. давление при заданной темп-ре10 бар / 40 °C
Стандартный фланецWHITWORTH THREAD RP
Код соединенияR
Вход насосаRp 1 1/4
Выход насосаRp 1

Другое CM5-7 A-R-A-V-AVBV

Нетто вес23 кг
Полный вес25.5 кг

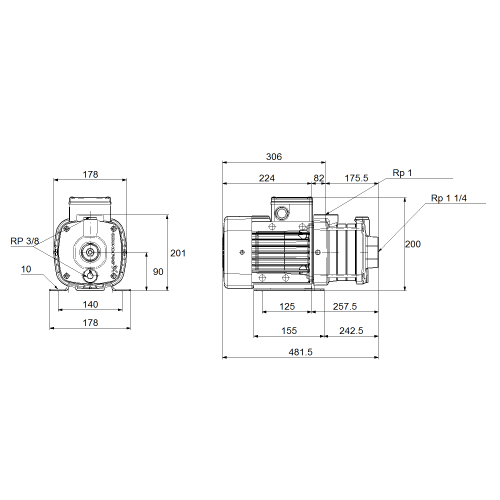

Габаритный чертеж CM5-7 A-R-A-V-AVBV

Габаритный чертеж насосов CM5-7 A-R-A-V-AVBV
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений CM5-7 A-R-A-V-AVBV

Схема подключений насосов CM5-7 A-R-A-V-AVBV
