CM10-3 A-R-A-V-AVBV

Заказать

Данные каталога CM10-3 A-R-A-V-AVBV

Наименование продукцииCM10-3 A-R-A-V-AVBV A-R-A-V AVBV
Производственный номер96943358
EAN номер5700314301217

Описание CM10-3 A-R-A-V-AVBV

CM10-3 A-R-A-V-AVBV

Насос CM представляет собой компактный горизонтальный многоступенчатый центробежный насос с: 1-фазным, 220-240 V, 50 Hz, монтируемым на лапах электродвигателем. Насос с осевым всасывающим каналом и радиальным выпускным каналом, включая торцевое уплотнение вала особой конструкции в исполнении AVBV. Вал, рабочие колёса, камеры и пробки заливочных отверстий выполнены из нержавеющей стали. Всасывающий и нагнетательный трубопроводы изготовлены из Чугун.

Насос CM может быть также в исполнении CME, если к двигателю подключить устройство CUE. Более подробно смотрите информацию о CUE в Win/WebCAPS.

Основные данные CM10-3 A-R-A-V-AVBV

Частота вращения2900 об/м
Номинальная подача10 м3
Номинальный напор40.5 м
Рабочие колеса3
Уплотнение валаAVBV
Макс. рабочее давление10 бар
Данные на паспортной табличкеCE,WRAS,ACS
Исполнение насосаA
МодельA

Изображение CM10-3 A-R-A-V-AVBV

Изображение насосов CM10-3 A-R-A-V-AVBV
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

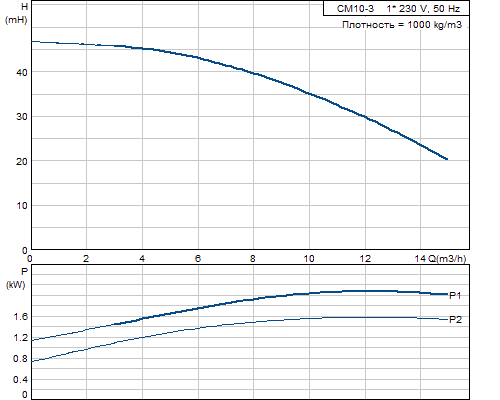

Кривая характеристики CM10-3 A-R-A-V-AVBV

Кривая характеристики насосов CM10-3 A-R-A-V-AVBV

Жидкость CM10-3 A-R-A-V-AVBV

Диапазон температур жидкости-20 .. 90 °C

Материалы CM10-3 A-R-A-V-AVBV

Корпус насосаЧугун
EN-JL1030
AISI 30 B
Рабочее колесоНержавеющая сталь
DIN W.-Nr. 1.4301
AISI 304
Код материалаA
РезинаFKM
Код резиныV

Данные электрооборудования CM10-3 A-R-A-V-AVBV

Номинальная мощность - P21.9 кВт
Промышленная частота50 Hz
Номинальное напряжение1 x 220-240 V
Показатель уровня обслуживания1
Номинальный ток11,0-10,0 A
Номинальная скорость2755-2770 об/м
Класс защиты (IEC 34-5)55
Класс изоляции (IEC 85)F
Защита электродвигателяTP211

Характеристика двигателя CM10-3 A-R-A-V-AVBV

Характеристика двигателя насосов CM10-3 A-R-A-V-AVBV

Монтаж CM10-3 A-R-A-V-AVBV

Максимальная температура окружающей среды55 °C
Макс. рабочее давление10 бар
Макс. давление при заданной темп-ре6 бар / 90 °C
10 бар / 40 °C
Стандартный фланецWHITWORTH THREAD RP
Код соединенияR
Вход насосаRp 1 1/2
Выход насосаRp 1 1/2

Другое CM10-3 A-R-A-V-AVBV

Нетто вес32.6 кг
Полный вес35.1 кг

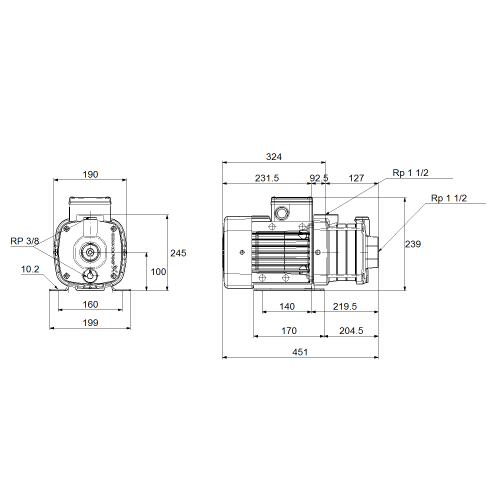

Габаритный чертеж CM10-3 A-R-A-V-AVBV

Габаритный чертеж насосов CM10-3 A-R-A-V-AVBV
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

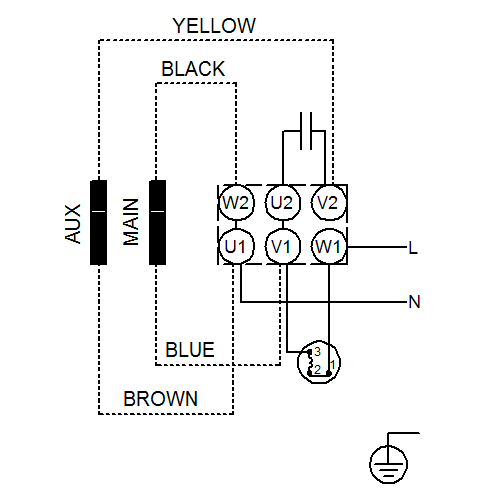

Схема подключений CM10-3 A-R-A-V-AVBV

Схема подключений насосов CM10-3 A-R-A-V-AVBV
