CM10-6 A-R-G-E-AQQE
Данные каталога CM10-6 A-R-G-E-AQQE
| Наименование продукции | CM10-6 A-R-G-E-AQQE A-R-G-E AQQE |
| Производственный номер | 97515303 |
| EAN номер | 5700317270275 |
Описание CM10-6 A-R-G-E-AQQE
| CM10-6 A-R-G-E-AQQE Насос CM представляет собой компактный горизонтальный многоступенчатый центробежный насос с: 3-фазным, 220-240D/380-415Y V, 50 Hz, монтируемым на лапах электродвигателем. Насос с осевым всасывающим каналом и радиальным выпускным каналом, включая торцевое уплотнение вала особой конструкции в исполнении AQQE. Вал, рабочие колёса, камеры и пробки заливочных отверстий выполнены из нержавеющей стали. Всасывающий и нагнетательный трубопроводы изготовлены из Нержавеющая сталь. Насос CM может быть также в исполнении CME, если к двигателю подключить устройство CUE. Более подробно смотрите информацию о CUE в Win/WebCAPS. |
Основные данные CM10-6 A-R-G-E-AQQE
| Частота вращения | 2900 об/м |
| Номинальная подача | 10 м3/ч |
| Номинальный напор | 78.3 м |
| Рабочие колеса | 6 |
| Уплотнение вала | AQQE |
| Макс. рабочее давление | 16 бар |
| Данные на паспортной табличке | CE,WRAS,ACS |
| Исполнение насоса | A |
| Модель | A |
Изображение CM10-6 A-R-G-E-AQQE
| Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего. |

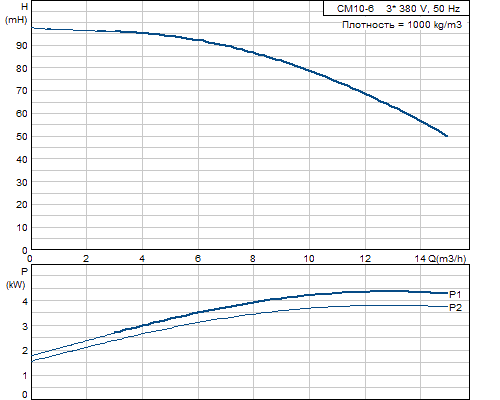

Кривая характеристики CM10-6 A-R-G-E-AQQE
Жидкость CM10-6 A-R-G-E-AQQE
| Диапазон температур жидкости | -20 .. 120 °C |
Материалы CM10-6 A-R-G-E-AQQE
| Корпус насоса | Нержавеющая сталь |
| DIN W.-Nr. 1.4401 | |
| AISI 316 | |
| Рабочее колесо | Нержавеющая сталь |
| DIN W.-Nr. 1.4401 | |
| AISI 316 | |
| Код материала | G |
| Резина | EPDM |
| Код резины | E |
Данные электрооборудования CM10-6 A-R-G-E-AQQE
| Номинальная мощность - P2 | 4 кВт |
| Промышленная частота | 50 Hz |
| Номинальное напряжение | 3 x 220-240D/380-415Y V |
| Показатель уровня обслуживания | 1 |
| Номинальный ток | 14,0-13,2/8,20-7,80 A |
| Номинальная скорость | 2900-2920 об/м |
| Класс защиты (IEC 34-5) | 55 |
| Класс изоляции (IEC 85) | F |
| Защита электродвигателя | TP211 |

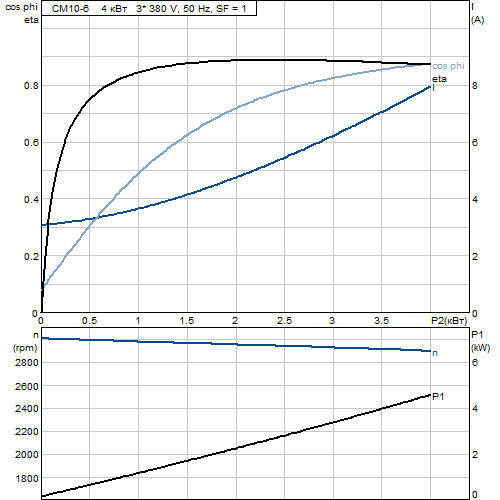

Характеристика двигателя CM10-6 A-R-G-E-AQQE
Монтаж CM10-6 A-R-G-E-AQQE
| Максимальная температура окружающей среды | 55 °C |
| Макс. рабочее давление | 16 бар |
| Макс. давление при заданной темп-ре | 10 бар / 120 °C |
| 16 бар / 90 °C | |
| Стандартный фланец | WHITWORTH THREAD RP |
| Код соединения | R |
| Вход насоса | Rp 1 1/2 |
| Выход насоса | Rp 1 1/2 |
Другое CM10-6 A-R-G-E-AQQE
| Нетто вес | 37.7 кг |
| Полный вес | 40.2 кг |

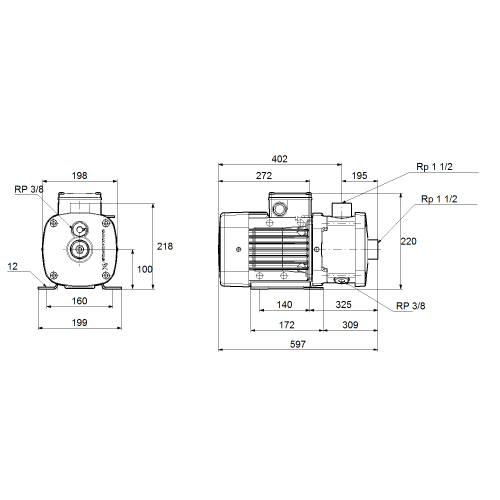

Габаритный чертеж CM10-6 A-R-G-E-AQQE
| Примечание | Правовая оговорка |
| Внимание! Все величины даны в [мм], если не указано иное. | На данном упрощённом габаритном чертеже представлены не все компоненты. |
Схема подключений CM10-6 A-R-G-E-AQQE
