CR 45-5-2 A-F-A-E-HQQE

Заказать

Данные каталога CR 45-5-2 A-F-A-E-HQQE

Наименование продукцииCR 45-5-2 A-F-A-E-HQQE A-F-A-E HQQE
Производственный номер96122804
EAN номер5700396688480

Описание CR 45-5-2 A-F-A-E-HQQE

CR 45-5-2 A-F-A-E-HQQE Вертикальный многоступенчатый центробежный насос с нормальным всасыванием типа "ин-лайн" для монтажа на плите-основании.

Характеристики насоса: -Рабочие колеса и промежуточные камеры выполнены из Нержавеющая сталь DIN W.-Nr.DIN W.-Nr. 1.4301. -Головная и нижняя опорная часть насоса выполнены из Чугун. -Уплотнение вала в соответствии с DIN 24960. -Крутящий момент передается через разъемную муфту. -Подсоединение к трубопроводу с помощью фланцев DIN.

3-фазный асинхронный электродвигатель.

Основные данные CR 45-5-2 A-F-A-E-HQQE

Частота вращения2934 об/м
Номинальная подача45 м3
Номинальный напор92.8 м
Рабочие колеса5
Уменьш. рабочее колесо2
Уплотнение валаHQQE
Ступени5
Исполнение насосаA
МодельA

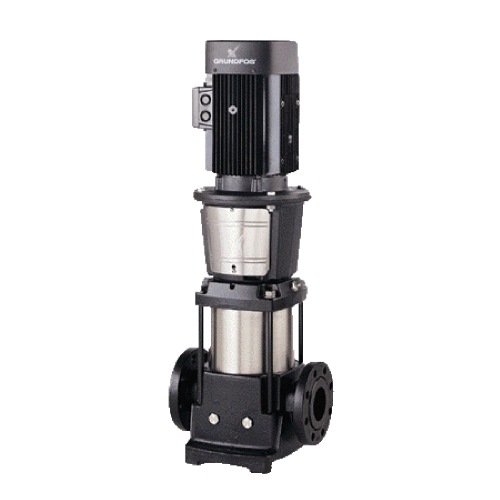

Изображение CR 45-5-2 A-F-A-E-HQQE

Изображение насосов CR 45-5-2 A-F-A-E-HQQE
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

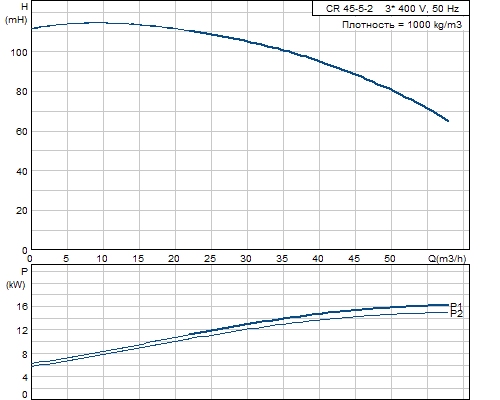

Кривая характеристики CR 45-5-2 A-F-A-E-HQQE

Кривая характеристики насосов CR 45-5-2 A-F-A-E-HQQE

Жидкость CR 45-5-2 A-F-A-E-HQQE

Диапазон температур жидкости-30 .. 120 °C

Материалы CR 45-5-2 A-F-A-E-HQQE

Корпус насосаЧугун
EN-JS1050
ASTM 80-55-06
Рабочее колесоНержавеющая сталь
DIN W.-Nr. 1.4301
AISI 304
Код материалаA
Код резиныE

Данные электрооборудования CR 45-5-2 A-F-A-E-HQQE

Тип электродвигателя160LB
Класс энергоэффективностиEfficiency class 1
Количество полюсов2
Номинальная мощность - P218.5 кВт
Энергия (Р2), необходимая для насоса18.5 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 380-415 D/660-690 Y V
Номинальный ток35,0-32,0/20,0-19,2 A
Пусковой ток710-850 %
Cos фи - характеристика мощности0,91-0,90
Номинальная скорость2920-2940 об/м
Эффективность электродвигателя при полной нагрузке90,9-90,9 %
Эффективность двигателя при 3/4 нагрузки93,2-92,6 %
Класс защиты (IEC 34-5)55 (Protect. water jets/dust)
Класс изоляции (IEC 85)F
Защита электродвигателяPTC
Номер электродвигателя85D17528

Характеристика двигателя CR 45-5-2 A-F-A-E-HQQE

Характеристика двигателя насосов CR 45-5-2 A-F-A-E-HQQE

Монтаж CR 45-5-2 A-F-A-E-HQQE

Максимальная температура окружающей среды60 °C
Макс. давление при заданной темп-ре16 бар / 120 °C
16 / -30 бар / °C
Стандартный фланецDIN
Код соединенияF
Соединение трубDN 80
Допустимое давлениеPN 16 / PN 25 / PN 40
Размер фланца электродвигателяFF300

Другое CR 45-5-2 A-F-A-E-HQQE

Нетто вес197 кг
Полный вес230 кг
Объем упаковки0.48 м3

Габаритный чертеж CR 45-5-2 A-F-A-E-HQQE

Габаритный чертеж насосов CR 45-5-2 A-F-A-E-HQQE
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений CR 45-5-2 A-F-A-E-HQQE

Схема подключений насосов CR 45-5-2 A-F-A-E-HQQE
