CR 5-3 A-FGJ-A-V-HQQV

Заказать

Данные каталога CR 5-3 A-FGJ-A-V-HQQV

Наименование продукцииCR 5-3 A-FGJ-A-V-HQQV A-FGJ-A-V HQQV
Производственный номер96517060
EAN номер5700396755427

Описание CR 5-3 A-FGJ-A-V-HQQV

CR 5-3 A-FGJ-A-V-HQQV Вертикальный многоступенчатый центробежный насос с нормальным всасыванием типа "ин-лайн" для монтажа на плите-основании.

Характеристики насоса: -Рабочие колеса и промежуточные камеры выполнены из Нержавеющая сталь DIN W.-Nr.DIN W.-Nr. 1.4301. -Головная и нижняя опорная часть насоса выполнены из Чугун. -Уплотнение вала в соответствии с DIN 24960. -Крутящий момент передается через разъемную муфту. -Подсоединение к трубопроводу с помощью фланцев DIN.

3-фазный асинхронный электродвигатель.

Основные данные CR 5-3 A-FGJ-A-V-HQQV

Частота вращения2856 об/м
Номинальная подача5.8 м3
Номинальный напор14.9 м
Рабочие колеса3
Уплотнение валаHQQV
Данные на паспортной табличкеCE
Ступени3
Исполнение насосаA
МодельA

Изображение CR 5-3 A-FGJ-A-V-HQQV

Изображение насосов CR 5-3 A-FGJ-A-V-HQQV
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

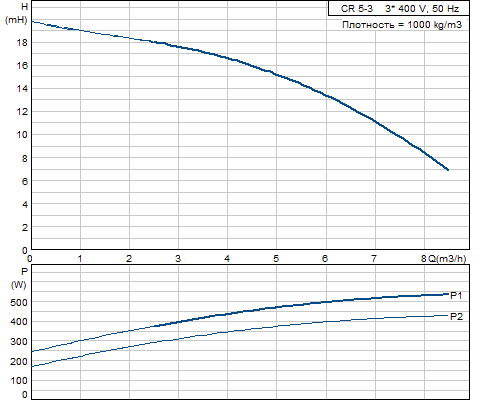

Кривая характеристики CR 5-3 A-FGJ-A-V-HQQV

Кривая характеристики насосов CR 5-3 A-FGJ-A-V-HQQV

Жидкость CR 5-3 A-FGJ-A-V-HQQV

Диапазон температур жидкости-20 .. 90 °C

Материалы CR 5-3 A-FGJ-A-V-HQQV

Корпус насосаЧугун
EN-JL1030
ASTM A48-30 B
Рабочее колесоНержавеющая сталь
DIN W.-Nr. 1.4301
AISI 304
Код материалаA
Код резиныV

Данные электрооборудования CR 5-3 A-FGJ-A-V-HQQV

Тип электродвигателя71B
Класс энергоэффективностиNA
Количество полюсов2
Номинальная мощность - P20.55 кВт
Энергия (Р2), необходимая для насоса0.55 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 220-240 D/380-415 Y V
Номинальный ток2,50/1,44 A
Пусковой ток580-620 %
Cos фи - характеристика мощности0,80-0,70
Номинальная скорость2830-2850 об/м
Эффективность электродвигателя при полной нагрузке80,0 %
Эффективность двигателя при 3/4 нагрузки81,5-78,5 %
Эффективность электродвигателя при 1/2 нагрузки79,5-74,5 %
Класс защиты (IEC 34-5)55 (Protect. water jets/dust)
Класс изоляции (IEC 85)F
Защита электродвигателяОтсутс.
Номер электродвигателя85805103

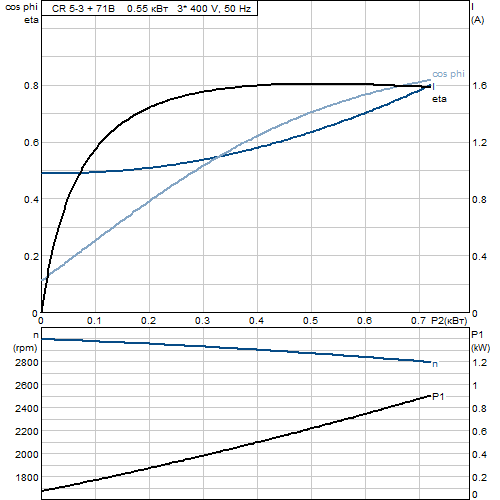

Характеристика двигателя CR 5-3 A-FGJ-A-V-HQQV

Характеристика двигателя насосов CR 5-3 A-FGJ-A-V-HQQV

Монтаж CR 5-3 A-FGJ-A-V-HQQV

Максимальная температура окружающей среды40 °C
Макс. давление при заданной темп-ре25 бар / 90 °C
25 / -20 бар / °C
Стандартный фланецDIN
Код соединенияFGJ
Соединение трубDN 25 / DN 32
Допустимое давлениеPN 16 / PN 25
Размер фланца электродвигателяFT85

Другое CR 5-3 A-FGJ-A-V-HQQV

Нетто вес24.1 кг
Полный вес26.8 кг
Объем упаковки0.05 м3

Габаритный чертеж CR 5-3 A-FGJ-A-V-HQQV

Габаритный чертеж насосов CR 5-3 A-FGJ-A-V-HQQV
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений CR 5-3 A-FGJ-A-V-HQQV

Схема подключений насосов CR 5-3 A-FGJ-A-V-HQQV
