CR 5-12 A-A-A-V-HQQV

Заказать

Данные каталога CR 5-12 A-A-A-V-HQQV

Наименование продукцииCR 5-12 A-A-A-V-HQQV A-A-A-V HQQV
Производственный номер96513413
EAN номер5700396641447

Описание CR 5-12 A-A-A-V-HQQV

CR 5-12 A-A-A-V-HQQV Вертикальный многоступенчатый центробежный насос с нормальным всасыванием типа "ин-лайн" для монтажа на плите-основании.

Характеристики насоса: -Рабочие колеса и промежуточные камеры выполнены из Нержавеющая сталь DIN W.-Nr.DIN W.-Nr. 1.4301. -Головная и нижняя опорная часть насоса выполнены из Чугун. -Уплотнение вала в соответствии с DIN 24960. -Крутящий момент передается через разъемную муфту. -Подсоединение к трубопроводу с помощью фланцев овальный.

3-фазный асинхронный электродвигатель.

Основные данные CR 5-12 A-A-A-V-HQQV

Частота вращения2899 об/м
Номинальная подача5.8 м3
Номинальный напор61.2 м
Рабочие колеса12
Уплотнение валаHQQV
Данные на паспортной табличкеCE
Ступени12
Исполнение насосаA
МодельA

Изображение CR 5-12 A-A-A-V-HQQV

Изображение насосов CR 5-12 A-A-A-V-HQQV
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

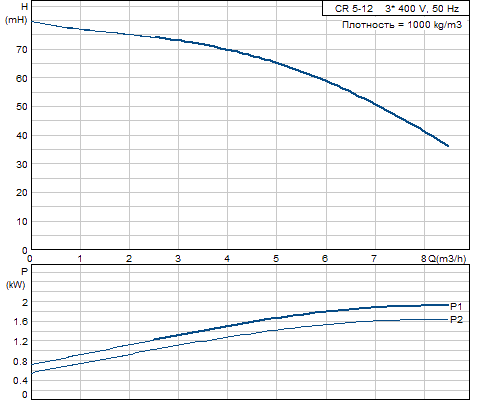

Кривая характеристики CR 5-12 A-A-A-V-HQQV

Кривая характеристики насосов CR 5-12 A-A-A-V-HQQV

Жидкость CR 5-12 A-A-A-V-HQQV

Диапазон температур жидкости-20 .. 90 °C

Материалы CR 5-12 A-A-A-V-HQQV

Корпус насосаЧугун
EN-JL1030
ASTM A48-30 B
Рабочее колесоНержавеющая сталь
DIN W.-Nr. 1.4301
AISI 304
Код материалаA
Код резиныV

Данные электрооборудования CR 5-12 A-A-A-V-HQQV

Тип электродвигателя90LC
IE Efficiency classIE3
Количество полюсов2
Номинальная мощность - P22.2 кВт
Энергия (Р2), необходимая для насоса2.2 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 380-415 D V
Номинальный ток4.45 A
Пусковой ток850-950 %
Cos фи - характеристика мощности0,89-0,87
Номинальная скорость2890-2910 об/м
IE efficiencyIE3 85,9%
Эффективность электродвигателя при полной нагрузке85,9-85,9 %
Эффективность двигателя при 3/4 нагрузки86,8-87,0 %
Эффективность электродвигателя при 1/2 нагрузки86,0-84,9 %
Класс защиты (IEC 34-5)55 (Protect. water jets/dust)
Класс изоляции (IEC 85)F
Защита электродвигателяОтсутс.
Номер электродвигателя85U15908

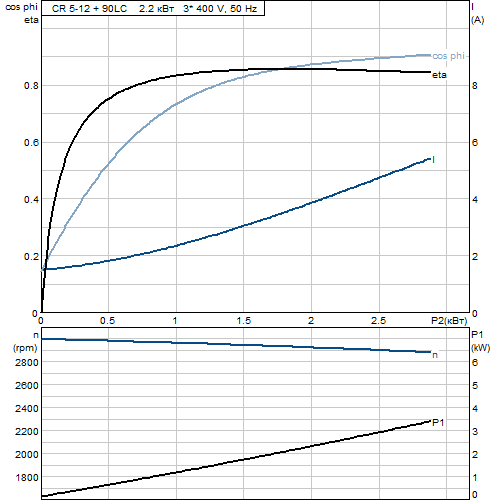

Характеристика двигателя CR 5-12 A-A-A-V-HQQV

Характеристика двигателя насосов CR 5-12 A-A-A-V-HQQV

Монтаж CR 5-12 A-A-A-V-HQQV

Максимальная температура окружающей среды60 °C
Макс. давление при заданной темп-ре16 бар / 90 °C
16 / -20 бар / °C
Стандартный фланецOVAL
Код соединенияA
Соединение трубRp 1 1/4
Размер фланца электродвигателяFT115

Другое CR 5-12 A-A-A-V-HQQV

Электродвигатели класса энергоэффективности IE3
Нетто вес36.2 кг
Полный вес40.3 кг
Объем упаковки0.08 м3

Габаритный чертеж CR 5-12 A-A-A-V-HQQV

Габаритный чертеж насосов CR 5-12 A-A-A-V-HQQV
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений CR 5-12 A-A-A-V-HQQV

Схема подключений насосов CR 5-12 A-A-A-V-HQQV
