CR 5-12 A-FGJ-A-E-HQQE

Заказать

Данные каталога CR 5-12 A-FGJ-A-E-HQQE

Наименование продукцииCR 5-12 A-FGJ-A-E-HQQE A-FGJ-A-E HQQE
Производственный номер96513383
EAN номер5700396639055
Наименование продукцииCR 5-12 A-FGJ-A-E-HQQE

Описание CR 5-12 A-FGJ-A-E-HQQE

CR 5-12 A-FGJ-A-E-HQQE

Вертикальный, многоступенчатый центробежный насос с всасывающим и нагнетательным патрубками, расположенными на одном уровне (т. н. "ин-лайн"), что обеспечивает возможность установки в горизонтальной однотрубной системе. Головная часть насоса и основание из чугуна - все остальные контактирующие с перекачиваемым продуктом детали из нержавеющей стали. Картриджное уплотнение вала обеспечивает высокую надёжность, безопасность сборки, лёгкое обслуживание и доступ. Вращение передаётся через разъёмную муфту. Подсоединение к трубопроводу с помощью сочетания фланцев DIN-ANSI-JIS. Насос оснащен асинхронным электродвигателем на лапах, с воздушным охлаждением.

Основные данные CR 5-12 A-FGJ-A-E-HQQE

Частота вращения2899 об/м
Номинальная подача5.8 м3
Номинальный напор61.2 м
Рабочие колеса12
Уплотнение валаHQQE
Данные на паспортной табличкеCE
Ступени12
Исполнение насосаA
МодельA
Номинальная подача5.8 м3
Макс. гидростатический напор81.7 м
Данные на фирменной табличкеCE,TR
Допуск на рабочие хар-киISO 9906:1999 Annex A
Тип насосаCR 5

Изображение CR 5-12 A-FGJ-A-E-HQQE

Изображение насосов CR 5-12 A-FGJ-A-E-HQQE
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

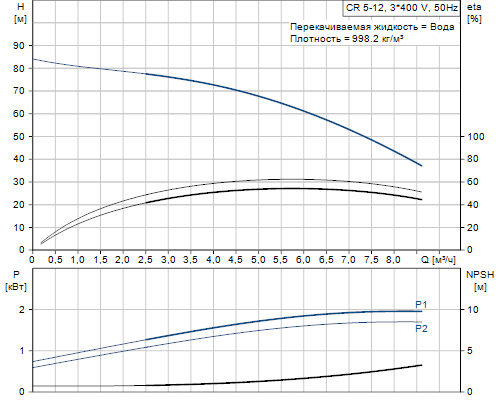

Кривая характеристики CR 5-12 A-FGJ-A-E-HQQE

Кривая характеристики насосов CR 5-12 A-FGJ-A-E-HQQE

Жидкость CR 5-12 A-FGJ-A-E-HQQE

Рабочая жидкостьВода
Диапазон температур жидкости-20 .. 120 °C
Темпер. жидкости20 °C
Плотность998.2 кг/м3

Материалы CR 5-12 A-FGJ-A-E-HQQE

Корпус насосаЧугун
EN-JL1030
ASTM A48-30 B
Рабочее колесоНержавеющая сталь
DIN W.-Nr. 1.4301
AISI 304
Код материалаA
Код резиныE

Данные электрооборудования CR 5-12 A-FGJ-A-E-HQQE

Тип электродвигателя90LC
IE Efficiency classIE3
Количество полюсов2
Номинальная мощность - P22.2 кВт
Энергия (Р2), необходимая для насоса2.2 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 380-415 D V
Номинальный ток4.45 A
Пусковой ток850-950 %
Cos фи - характеристика мощности0,89-0,87
Номинальная скорость2890-2910 об/м
IE efficiencyIE3 85,9%
Эффективность электродвигателя при полной нагрузке85,9-85,9 %
Эффективность двигателя при 3/4 нагрузки86,8-87,0 %
Эффективность электродвигателя при 1/2 нагрузки86,0-84,9 %
Класс защиты (IEC 34-5)55 (Protect. water jets/dust)
Класс изоляции (IEC 85)F
Защита электродвигателяОтсутс.
Номер электродвигателя85U15908
Класс энергоэфф-тиIE3
ЭнергоэффективностьIE3 85,9%

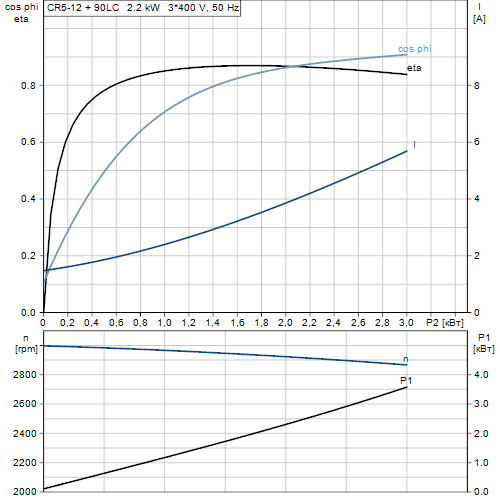

Характеристика двигателя CR 5-12 A-FGJ-A-E-HQQE

Характеристика двигателя насосов CR 5-12 A-FGJ-A-E-HQQE

Монтаж CR 5-12 A-FGJ-A-E-HQQE

Максимальная температура окружающей среды60 °C
Макс. давление при заданной темп-ре25 бар / 120 °C
25 бар / -20 °C
Стандартный фланецDIN
Код соединенияFGJ
Соединение трубDN 25 / DN 32
Допустимое давлениеPN 16 / PN 25
Размер фланца электродвигателяFT115

Другое CR 5-12 A-FGJ-A-E-HQQE

Электродвигатели класса энергоэффективности IE3
МаркировкаGrundfos Blueflux
Мин.показ.эффективн, MEI ≥0.57
Нетто вес40.8 кг
Полный вес44.9 кг
Объем упаковки0.08 м3

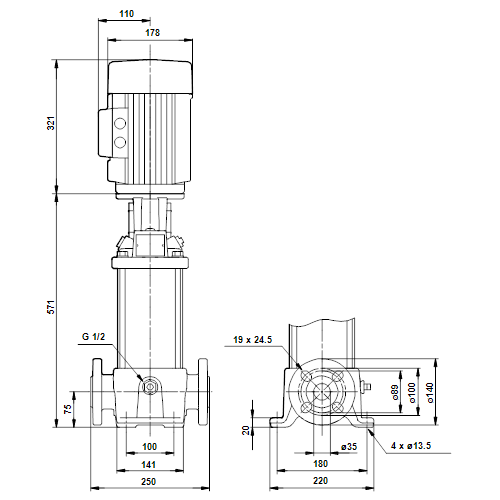

Габаритный чертеж CR 5-12 A-FGJ-A-E-HQQE

Габаритный чертеж насосов CR 5-12 A-FGJ-A-E-HQQE
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений CR 5-12 A-FGJ-A-E-HQQE

Схема подключений насосов CR 5-12 A-FGJ-A-E-HQQE
