CR 5-20 A-FGJ-A-E-HQQE

Заказать

Данные каталога CR 5-20 A-FGJ-A-E-HQQE

Наименование продукцииCR 5-20 A-FGJ-A-E-HQQE A-FGJ-A-E HQQE
Производственный номер96513389
EAN номер5700396639413

Описание CR 5-20 A-FGJ-A-E-HQQE

CR 5-20 A-FGJ-A-E-HQQE Вертикальный многоступенчатый центробежный насос с нормальным всасыванием типа "ин-лайн" для монтажа на плите-основании.

Характеристики насоса: -Рабочие колеса и промежуточные камеры выполнены из Нержавеющая сталь DIN W.-Nr.DIN W.-Nr. 1.4301. -Головная и нижняя опорная часть насоса выполнены из Чугун. -Уплотнение вала в соответствии с DIN 24960. -Крутящий момент передается через разъемную муфту. -Подсоединение к трубопроводу с помощью фланцев DIN.

3-фазный асинхронный электродвигатель.

Основные данные CR 5-20 A-FGJ-A-E-HQQE

Частота вращения2902 об/м
Номинальная подача5.8 м3
Номинальный напор103 м
Рабочие колеса20
Уплотнение валаHQQE
Данные на паспортной табличкеCE
Ступени20
Исполнение насосаA
МодельA

Изображение CR 5-20 A-FGJ-A-E-HQQE

Изображение насосов CR 5-20 A-FGJ-A-E-HQQE
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

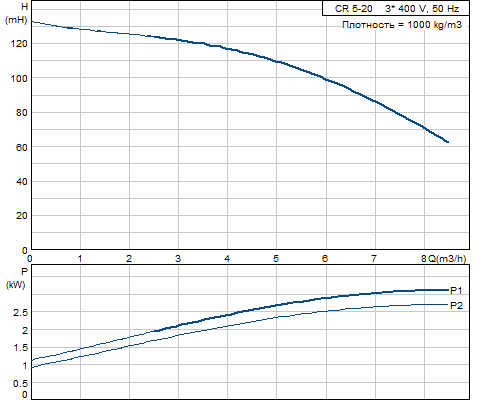

Кривая характеристики CR 5-20 A-FGJ-A-E-HQQE

Кривая характеристики насосов CR 5-20 A-FGJ-A-E-HQQE

Жидкость CR 5-20 A-FGJ-A-E-HQQE

Диапазон температур жидкости-20 .. 120 °C

Материалы CR 5-20 A-FGJ-A-E-HQQE

Корпус насосаЧугун
EN-JL1030
ASTM A48-30 B
Рабочее колесоНержавеющая сталь
DIN W.-Nr. 1.4301
AISI 304
Код материалаA
Код резиныE

Данные электрооборудования CR 5-20 A-FGJ-A-E-HQQE

Тип электродвигателя100LC
IE Efficiency classIE3
Количество полюсов2
Номинальная мощность - P23 кВт
Энергия (Р2), необходимая для насоса3 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 380-415 D V
Номинальный ток6.3 A
Пусковой ток840-920 %
Cos фи - характеристика мощности0,87-0,82
Номинальная скорость2900-2920 об/м
IE efficiencyIE3 87,1%
Эффективность электродвигателя при полной нагрузке87,1-87,1 %
Эффективность двигателя при 3/4 нагрузки88,0-87,0 %
Эффективность электродвигателя при 1/2 нагрузки87,7-85,4 %
Класс защиты (IEC 34-5)55 (Protect. water jets/dust)
Класс изоляции (IEC 85)F
Защита электродвигателяPTC
Номер электродвигателя85U15510

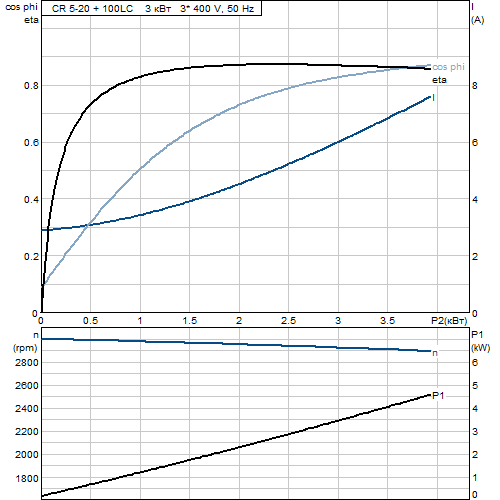

Характеристика двигателя CR 5-20 A-FGJ-A-E-HQQE

Характеристика двигателя насосов CR 5-20 A-FGJ-A-E-HQQE

Монтаж CR 5-20 A-FGJ-A-E-HQQE

Максимальная температура окружающей среды60 °C
Макс. давление при заданной темп-ре25 бар / 120 °C
25 / -20 бар / °C
Стандартный фланецDIN
Код соединенияFGJ
Соединение трубDN 25 / DN 32
Допустимое давлениеPN 16 / PN 25
Размер фланца электродвигателяFT130

Другое CR 5-20 A-FGJ-A-E-HQQE

Электродвигатели класса энергоэффективности IE3
Нетто вес51.7 кг
Полный вес57 кг
Объем упаковки0.11 м3

Габаритный чертеж CR 5-20 A-FGJ-A-E-HQQE

Габаритный чертеж насосов CR 5-20 A-FGJ-A-E-HQQE
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений CR 5-20 A-FGJ-A-E-HQQE

Схема подключений насосов CR 5-20 A-FGJ-A-E-HQQE
