CRE 150-1 A-F-A-E-HQQE

Заказать

Данные каталога CRE 150-1 A-F-A-E-HQQE

Наименование продукцииCRE 150-1 A-F-A-E-HQQE
Производственный номер96856478
EAN номер5700312027478

Описание CRE 150-1 A-F-A-E-HQQE

CRE 150-1 A-F-A-E-HQQE

Вертикальный, многоступенчатый центробежный насос с всасывающим и нагнетательным патрубками, расположенными на одном уровне (т. н. "ин-лайн"), что обеспечивает возможность установки в горизонтальной однотрубной системе. Головная часть насоса и основание из чугуна - все остальные контактирующие с перекачиваемым продуктом детали из нержавеющей стали. Картриджное уплотнение вала обеспечивает высокую надёжность, безопасность сборки, лёгкое обслуживание и доступ. Вращение передаётся через разъёмную муфту. Подсоединение к трубопроводу с помощью фланцев DIN. Насос оснащен асинхронным электродвигателем на лапах, с воздушным охлаждением. Электродвигатель включает частотный преобразователь и ПИ-регулятор в клеммной коробке. Это обеспечивает постоянное плавное регулирование частоты вращения электродвигателя, а также возможность корректировки рабочих характеристик в соответствии с заданными требованиями.

Основные данные CRE 150-1 A-F-A-E-HQQE

Частота вращения3556 об/м
Номинальная подача180 м3
Номинальный напор28.4 м
Рабочие колеса1
Уплотнение валаHQQE
Данные на фирменной табличкеCE,TR
Допуск на рабочие хар-киISO 9906:1999 Annex A
Ступени1
Исполнение насосаA

Изображение CRE 150-1 A-F-A-E-HQQE

Изображение насосов CRE 150-1 A-F-A-E-HQQE
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

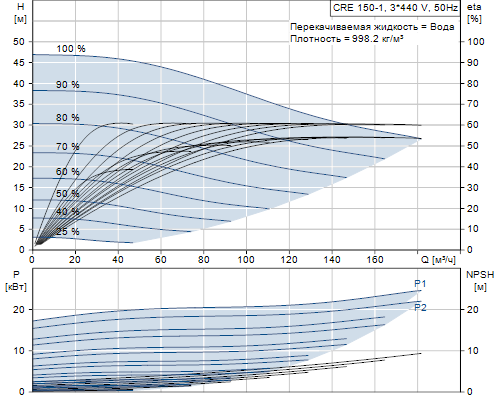

Кривая характеристики CRE 150-1 A-F-A-E-HQQE

Кривая характеристики насосов CRE 150-1 A-F-A-E-HQQE

Жидкость CRE 150-1 A-F-A-E-HQQE

Рабочая жидкостьВода
Диапазон температур жидкости-30 .. 120 °C
Темпер. жидкости20 °C
Плотность998.2 кг/м3

Материалы CRE 150-1 A-F-A-E-HQQE

Корпус насосаЧугун
EN-JL1030
ASTM A48-30 B
Рабочее колесоНержавеющая сталь
DIN W.-Nr. 1.4301
AISI 304
Код материалаA
Код резиныE

Данные электрооборудования CRE 150-1 A-F-A-E-HQQE

Тип электродвигателя180MB
Количество полюсов2
Номинальная мощность - P222 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 380-480 V
Номинальный ток43,5-35,0 A
Cos фи - характеристика мощности0,91-0,90
Номинальная скорость480-3540 об/м
Класс защиты (IEC 34-5)IP55
Класс изоляции (IEC 85)F
Номер электродвигателя85901027

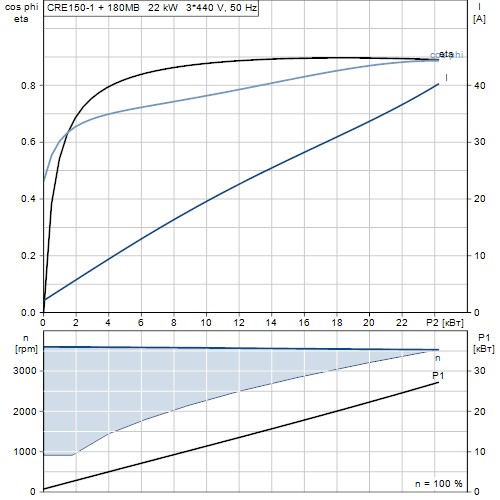

Характеристика двигателя CRE 150-1 A-F-A-E-HQQE

Характеристика двигателя насосов CRE 150-1 A-F-A-E-HQQE

Монтаж CRE 150-1 A-F-A-E-HQQE

Максимальная температура окружающей среды40 °C
Макс. давление при заданной темп-ре30 бар / 120 °C
30 бар / -30 °C
Стандартный фланецDIN
Код соединенияF
Соединение трубDN 125
Допустимое давлениеPN 25-40
Размер фланца электродвигателяFF300

Другое CRE 150-1 A-F-A-E-HQQE

МаркировкаGrundfos Blueflux
Мин.показ.эффективн, MEI ≥0.7
Нетто вес261 кг
Полный вес322 кг
№ структурного файла95139535

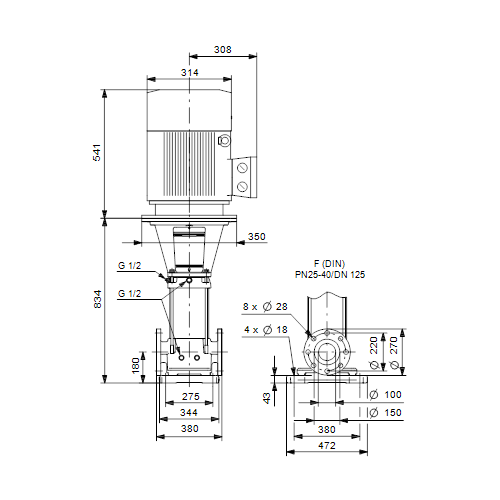

Габаритный чертеж CRE 150-1 A-F-A-E-HQQE

Габаритный чертеж насосов CRE 150-1 A-F-A-E-HQQE
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений CRE 150-1 A-F-A-E-HQQE

Схема подключений насосов CRE 150-1 A-F-A-E-HQQE
