CRE 45-1-1 AN-F-A-E-HQQE

Заказать

Данные каталога CRE 45-1-1 AN-F-A-E-HQQE

Наименование продукцииCRE 45-1-1 AN-F-A-E-HQQE AN-F-A-E HQQE
Производственный номер96123394
EAN номер5700396694504

Описание CRE 45-1-1 AN-F-A-E-HQQE

CRE 45-1-1 AN-F-A-E-HQQE Вертикальный многоступенчатый центробежный насос с нормальным всасыванием типа "ин-лайн" для монтажа на бетонном основании.

Характеристики насоса: -Рабочие колеса и промежуточные камеры выполнены из Нержавеющая сталь DIN W.-Nr.DIN W.-Nr. 1.4301. -Головная и нижняя опорная часть насоса выполнены из Чугун. -Монтажная длина уплотнения вала в соответствии с EN 12756. -Крутящий момент передается через разрезную муфту. -Подсоединение к трубопроводу с помощью фланцев DIN.

Насос с IEC-фланцевым трехфазным MGE двигателем с частотным регулированием и PI-регулятором, встроенным в клеммную коробку.Встроенная защита от перегрузки и перегрева электродвигателя и электроники.Дополнительная защита не требуется.

Насос поставляется с датчиком давления,который регистрирует параметр в напорном патрубке и позволяет контролировать работу насоса по постоянной характеристике давления.

Панель управления позволяет устанавливать заданные параметры при работе в режиме МИН или МАКС или ОСТАНОВ. Панель управления имеет индикационные лампочки "Работа" и "Авария".

Управление насосом может осуществляться с помощью пульта дистанционного управления R100, который позволяет задавать и считывать параметры, такие как "Фактическое значение", "Частота вращения", "Входная мощность" и "Энергопотребление".

Контакты клеммной коробки: -Вкл./выкл. насоса (беспотенциальный контакт) -дистанционное задание установленного значения посредством аналогового сигнала, 0-5 В, 0-10 В, 0(4)-20 мА,

Основные данные CRE 45-1-1 AN-F-A-E-HQQE

Частота вращения2902 об/м
Номинальная подача45 м3
Номинальный напор15 м
Рабочие колеса1
Уменьш. рабочее колесо1
Уплотнение валаHQQE
Ступени1
Исполнение насосаAN
МодельA

Изображение CRE 45-1-1 AN-F-A-E-HQQE

Изображение насосов CRE 45-1-1 AN-F-A-E-HQQE
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

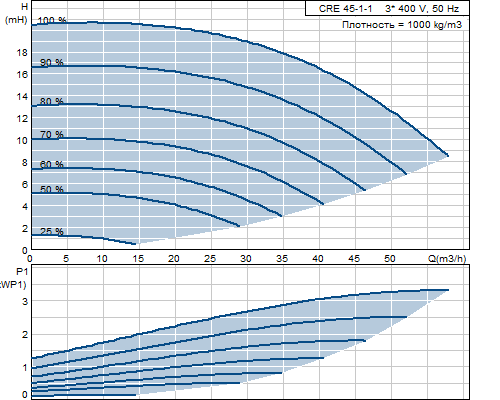

Кривая характеристики CRE 45-1-1 AN-F-A-E-HQQE

Кривая характеристики насосов CRE 45-1-1 AN-F-A-E-HQQE

Жидкость CRE 45-1-1 AN-F-A-E-HQQE

Диапазон температур жидкости-30 .. 120 °C

Материалы CRE 45-1-1 AN-F-A-E-HQQE

Корпус насосаЧугун
EN-JL1030
ASTM A48-30 B
Рабочее колесоНержавеющая сталь
DIN W.-Nr. 1.4301
AISI 304
Код материалаA
Код резиныE

Данные электрооборудования CRE 45-1-1 AN-F-A-E-HQQE

Тип электродвигателя100LC
Класс энергоэффективности1
Количество полюсов2
Номинальная мощность - P23 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 380-480 V
Номинальный ток6,20-5,00 A
Cos фи - характеристика мощности0,94-0,92
Номинальная скорость360-3490 об/м
Класс защиты (IEC 34-5)55
Класс изоляции (IEC 85)F
Защита электродвигателяB
Номер электродвигателя85755810

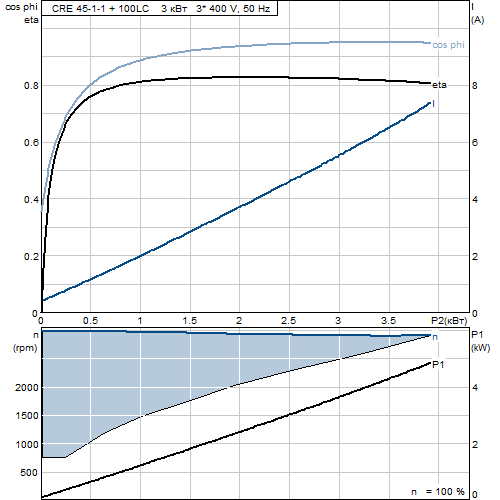

Характеристика двигателя CRE 45-1-1 AN-F-A-E-HQQE

Характеристика двигателя насосов CRE 45-1-1 AN-F-A-E-HQQE

Монтаж CRE 45-1-1 AN-F-A-E-HQQE

Максимальная температура окружающей среды40 °C
Макс. давление при заданной темп-ре16 бар / 120 °C
16 / -30 бар / °C
Стандартный фланецDIN
Код соединенияF
Соединение трубDN 80
Допустимое давлениеPN 16 / PN 25 / PN 40
Размер фланца электродвигателяFT130

Устр-ва управл-ия CRE 45-1-1 AN-F-A-E-HQQE

Датчик давленияY

Другое CRE 45-1-1 AN-F-A-E-HQQE

Электродвигатели класса энергоэффективности IE3
Нетто вес87.8 кг
Полный вес111 кг
Объем упаковки0.34 м3
№ структурного файла96115822

Габаритный чертеж CRE 45-1-1 AN-F-A-E-HQQE

Габаритный чертеж насосов CRE 45-1-1 AN-F-A-E-HQQE
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений CRE 45-1-1 AN-F-A-E-HQQE

Схема подключений насосов CRE 45-1-1 AN-F-A-E-HQQE
